L'appropriation du cahier des charges

1

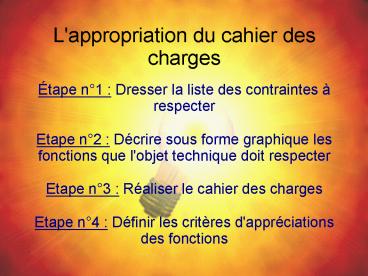

L'appropriation du cahier des charges

• Étape n1 Dresser la liste des contraintes à
  respecter
• Etape n2 Décrire sous forme graphique les
  fonctions que l'objet technique doit respecter
• Etape n3 Réaliser le cahier des charges
• Etape n4 Définir les critères d'appréciations
  des fonctions

2
L'appropriation du cahier des charges

• Etape n1 Dresser la liste des contraintes à
  respecter

? retrouver le besoin formulé par le client
? recenser toutes les contraintes demandées par
le client
? identifier toutes les contraintes liées au
fonctionnement de l'objet technique
? identifier les contraintes liés à
l'environnement où sera placé l'objet
? recenser toutes les contraintes règlementaires
(sécurité, protection de l'environnement...etc)
3
L'appropriation du cahier des charges
Etape n2 Décrire sous forme graphique les
fonctions que l'objet technique doit respecter
? Prenons comme exemple la création d'un radio
réveil
? le client souhaite un nouveau radio réveil avec
les contraintes suivantes - affichage très
lisible de jour comme de nuit - une esthétique
moderne - un encombrement minimal - une faible
consommation en énergie
4
L'appropriation du cahier des charges
Etape n2 Décrire sous forme graphique les
fonctions que l'objet technique doit respecter
? Modélisons toutes ces contraintes sous forme
graphique
Le temps
Le client
Va pouvoir connaître/mesurer
Grâce à
Un nouveau radio/réveil
Relions tout graphiquement...
5
L'appropriation du cahier des charges
Etape n2 Décrire sous forme graphique les
fonctions que l'objet technique doit respecter
? Modélisons toutes ces contraintes sous forme
graphique
Le temps
Le client
FP
Un nouveau radio/réveil
Relions tout graphiquement...
FP Fonction Principale
Donnons un nom à la fonction ...
La fonction FPle radio/réveil doit indiquer
l'heure pour le client
6
L'appropriation du cahier des charges
Etape n2 Décrire sous forme graphique les
fonctions que l'objet technique doit respecter
? Modélisons toutes ces contraintes sous forme
graphique
Le temps
Le client
Réalisons une autre fonction...
FC1
Le radio/réveil doit...
FP
...être esthétique...
FCfonction contrainte (ou de service)
Un nouveau radio/réveil
...pour le client.
La fonction FPle radio/réveil doit indiquer
l'heure pour le client
La fonction FC1le radio/réveil doit être
esthétique pour le client
7
L'appropriation du cahier des charges
Etape n2 Décrire sous forme graphique les
fonctions que l'objet technique doit respecter
? Modélisons toutes ces contraintes sous forme
graphique
Le temps
Le client
Et ainsi de suite pour les autres fonctions...
Le radio/réveil doit...
FC1
...être peu encombrant...
FP
...sur la table de nuit.
La table de nuit
Un nouveau radio/réveil
FC2
La fonction FC2le radio/réveil doit être peu
encombrant sur la table de nuit
8
L'appropriation du cahier des charges
Etape n2 Décrire sous forme graphique les
fonctions que l'objet technique doit respecter
? Modélisons toutes ces contraintes sous forme
graphique
Le temps
Le client
Et ainsi de suite pour les autres fonctions...
Le radio/réveil doit...
FC1
...être peu gourmand...
FP
...en énergie.
La table de nuit
Un nouveau radio/réveil
FC2
Energie
FC3
La fonction FC2le radio/réveil doit être peu
encombrant sur la table de nuit
La fonction FC3le radio/réveil doit être peu
gourmand en énergie
9
(No Transcript)
10
L'appropriation du cahier des charges
Etape n3 Réaliser le cahier des charges
Fonctions Critères d'appréciation niveau
FPle radio/réveil doit indiquer l'heure pour le client
FC1le radio/réveil doit être esthétique pour le client
FC2le radio/réveil doit être peu encombrant sur la table de nuit
FC3le radio/réveil doit être peu gourmand en énergie
Pour une fois c'est facile ! Il suffit juste de
recopier le nom des fonctions dans le tableau
11
L'appropriation du cahier des charges
Etape n4 Définir les critères d'appréciations
des fonctions
Quoi faire ?
Comment le faire ?
Dans quel but ?
Fonctions Critères d'appréciation niveau
FPle radio/réveil doit indiquer l'heure pour le client - visibilité de l'heure la nuit -lecture aisée des heures des minutes, des secondes -couleur des chiffres -éclairage par diodes
FC1le radio/réveil doit être esthétique pour le client -plaire au client taille, poids, forme, couleur - 18x14x6cm -150g maxi -rectangulaire -couleur sable
FC2le radio/réveil doit être peu encombrant sur la table de nuit -ne pas prendre toute la place sur la table de nuit dimensions proportionnelle à la table de nuit classique (surface 50cm²) -5cm²
FC3le radio/réveil doit être peu gourmand en énergie -pouvoir fonctionner seul alimentation économe en énergie et peu coûteuse sur le long terme -énergie solaire -énergie électrique secteur -piles
Il suffit ensuite de compléter le tableau
fonction par fonction
Et de trouver toutes les solutions techniques qui
pourraient réaliser la fonction...
En vous inspirant de cet exemple, faites de même
pour votre lampe décorative !!
