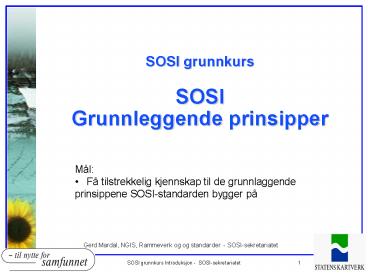

SOSI grunnkurs SOSI Grunnleggende prinsipper

1
SOSI grunnkursSOSI Grunnleggende prinsipper

• Mål
• Få tilstrekkelig kjennskap til de
  grunnlaggende prinsippene SOSI-standarden bygger
  på

Gerd Mardal, NGIS, Rammeverk og og standarder -
SOSI-sekretariatet
2
Innhold

• Grunnleggende prinsipper
• Introduksjon til modellering av geografisk
  informasjon
• Koordinat-systemer for stedfesting
• Topologi
• Graf-topologi
• Egenhofer-topologi

3
Fra virkeligheten til datasett

• Bilde Lysebotn

4
Virkelighet Reguleringsplan
Figur-kilde no.wikipedia.org
5
Trinn 1 Objekter og objekt-typer

• Objekt
• forekomst av et fenomen i den virkelige verden
  SOSI 1_2.
• Objekttype (geografisk objekttype)
• en klasse av objekter med felles egenskaper,
  forhold mot andre objekttyper og funksjoner SOSI
  1_2.

6
Eksempler objekter og objekttyper

• Objekttype Menneske
• Objekter Per, Pål, Espen (Enkelt-personer)
• Objekttype Kjøretøy
• Objekt Bil med kjennetegn DL 20139
• Objekttype Innsjø
• Objekter Mjøsa, Randsfjorden, Femunden

7
Eksempel 2Objekter og objekttyper

• Objekt Reguleringsplan for Domkirkeodden, Hamar
• Objekttype Regulerings-plan
• Geografisk objekttyper
• Regulerings-plan-område
• ArealbrukOmråde
• ArealformålOmråde
• Båndlegginsgrense

8
Se egen foilserie / intro til UML
..kortversjonen kommer her
9
Ulike elementer i en UML-modell

• Objekttyper
• Egenskaper
• multiplisitet på egenskaper
• enumeration (møtedag)
• kodeliste (produsent)
• datatype (adresse)
• basale datatyper (real,heltall)
• Forhold
• assosiasjoner (rollenavn,multiplisitet)
• aggregering
• komposisjon
• generalisering
• Note

10
Typer av klasser /bokser
Objekttype
ltltDataTypegtgt Verdiholdere eller
SOSI-gruppeelementer
ltltCodeListgtgt Liste over mulige verdier for en
egenskap
11
UML-modellene i SOSI 4 som klassediagram
12
UML-modellene i SOSI 4 tekstlig beskrivelse
13
Objekttyper i SOSI Del 2 Generell objektkatalog

• Fagområdene gjennomgått for å identifisere
• aktuelle objekttyper
• Egenskaper til objekttypene
• Forholdet mellom objekttyper

14
Koordinatsystem

• Globalt koordinatsystem
• Et system det en entydig kan stedfeste objekter
  på jorda
• Ofte 2 1 dimensjon
• Nord og øst
• Høyde
• Geodesi-utfordringen
• Fra jord-overflata (dobbeltkrum overflate,
  tilnærmet kuleflate) til plane koordinater på
  kart
• Dominerende koordinat-system
• UTM Universal Transversal Mercator

15
Mer om UTM

• Nord-akse
• Origo. Ekvator
• Øst-akse
• Origo Akse-senter-meridian
• Norge i UTM-sonene 32 og 33, 34 og 35

Figur-kilde www.wikipedia.org
16
Geometri og Topologi

• Geometri
• Geometri (geo jord, metria mål, måling)
  oppsto som det kunnskapsfeltet som tar for seg
  figurer og forhold i plan og rom.
  (no.wikipedia.org)
• Topologi
• En gren av matematikk opptatt av egenskaper til
  geometrier som er uavhengige av avstandsmål og er
  uforandret ved deformasjoner som ikke bretter
  eller river sund overflater (etter Chrisman s 47)
• En gren av den moderne geometrien som behandler
  de egenskaper hos legemer som har å gjøre med
  hvordan et legeme henger sammen og ikke dets
  form eller størrelse. (Kunnskapsforlagets
  matematikkleksikon)
• To typer
• Graf-topologi
• Egenhofer-topologi

17
Graf-toplogi
18
Egenhofer-topologi
19
Topologi I UML-modeller
ltltTopogtgt
ltltNettverkgtgt
20
Hvilke objekttyper kan avgrense en veg?
