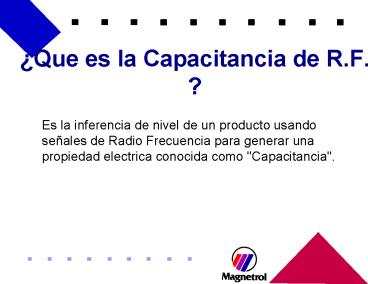

• Que es la Capacitancia de R.F. ?

Es la inferencia de nivel de un producto usando
señales de Radio Frecuencia para generar una
propiedad electrica conocida como "Capacitancia".
2

• Capacitador o Condensador

• Area de las placas conductivas (A)
• Distancia entre las placas (d)
• Constante Dielectrica del producto entre las
  placas (K)

3

• Ventaja en el Uso de Capacitancia de R.F.

• No hay componentes móviles
• Flexibilidad en aplicaciones (interruptores y/o
  transmisores)
• Líquidos y sólidos
• Historia comprobada (40 años)
• Aplicaciones de interface

4

• Limitaciones en el uso de Capacitancia de R.F.

• Sensible a variaciones de dieléctrico del medio
• Errores causados por agregamiento conductivo en
  la sonda
• Requiere calibración
• Cambio de nivel requirido para calibrar

5

• Sonda Típica

La sonda encuentra la referencia (resulta ser
igual que tierra en este caso) en cualquier
dirección.
6

• Selección de Sondas

• Depende de la aplicación
• Es el componente mas importante en la selección
  de una unidad capacitiva

7

• Cuatro Aplicaciones Basicas

• Líquidos conductivos
• Líquidos no conductivos
• Granulares (sólidos)
• Interfaces

8

• La Familia "Kotron"

Cuatro Categorías

• Interruptor básico
• Transmisor analógico de dos-hilos
• Transmisores Inteligentes
• Serie "Sentinel"
• Transmisor de nivel/caudal/volumen

9

• Interruptores Básicos

• Tip Sensitive (económico)
• Modelo 810
• Modelo 811
• Series 80/81

10

• La Familia de Interruptores Inteligentes Kotron
  II - Sentinel"

• Modelo 822 (2-puntos)Disponible con sonda con
  guardia
• Modelo 832 (3-puntos)
• Modelo 842 (4-puntos)

11

• Kotron Sentinel

El interruptor multi-punto mas poderoso que se
ofrece en toda la industria

• Electrónica basada en microprocesadores
• Calibración con MagneCal
• Diagnóstico contínuo y automático
• Indicacién local o remota
• Teclado alfanumérico

12

• Transmisor de Dos HilosKotron Serie 82CE

• Montaje integral o remoto
• 2-hilos 24 Vdc I/S o 4-hilos (120 o 240 Vac)
• Se puede usar cualquier sonda ofrecida
• Fijarse en los limites de Capacitancia!
• "Span" minima de capacitancia es 40pF
• Span maxima de capacitancia el 4,000 pF (1,000
  reservada para la capacitancia de la sonda en
  aire)
• Ajuste maxima del zero es 1000pF

13

• Transmisor de 2 HilosKotron 82CE

Intrinsecamente Seguro!
14
TransmisoresKotron "Sentinel II"

• El Transmisor mas poderoso en su clase

15

• TransmisoresKotron "Sentinel IIModelos 801
  804

Rasgos/Beneficios al Usuario

• Electronicas basadas en microprocesadores
• Software de calibracion MagneCal
• Auto-diagnostico continuo y de gran alcance

16

• TransmisoresKotron "Sentinel IIModelos 801
  804MagneCal

• Procedimiento de calibración muy simple
• Detección de pequeñas variaciones de nivel
• Parámetros introducidos por teclado no hay
  necesidad de ajustar potenciómetros

17

• TransmisoresKotron "Sentinel IIModelos 801
  804
• Diagnósticos

• Chequea la unidad cada 10 segundos
• Presenta hasta 16 codigos de error facilitando
  la aislacion de componentes problematicos
• Verifica la integridad de la sonda
• Rele de diagnostico configurable en campo

18

• TransmisoresKotron "Sentinel IIModelos 801
  804
• Características

• Display alfanumérico de dos hileras de 16
  caracteres
• Teclado de 16 teclas para entrada de datos
• Cumple con las normas de imunidad CE del
• La salida de 4-20 mA ofrece la abilidad de
  seleccionarse como Activa o Pasiva
• Contiene como opción la salida digital a través
  de puerto RS-485 con el protocolo Modbus
• La estructura del software es en forma modular
  que facilita configuración y calibración

19

• TransmisorKotron 804 - Sentinel II

• 4-20mA
• Con Relevadores
• Dos 10A SPDT
• Cuatro 10A SPDT
• RS-485 (Modbus)
• Con Relevadores
• Dos 10A SPDT
• Cuatro 10A SPDT
• 4-20mA/RS-485 (Modbus)
• Con Relevadores
• Dos 10A SPDT
• Cuatro 10A SPDT

20
