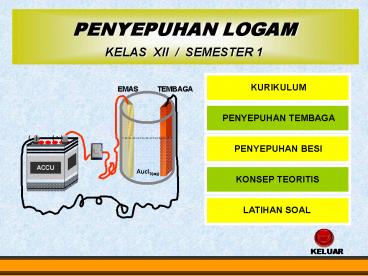

PENYEPUHAN LOGAM KELAS XII / SEMESTER 1
KURIKULUM
EMAS
TEMBAGA
PENYEPUHAN TEMBAGA
( - )
( )
PENYEPUHAN BESI
Aucl3(aq)
KONSEP TEORITIS
LATIHAN SOAL
KELUAR
2
STANDAR KOMPETENSI
Memahami reaksi oksidasi reduksi dan sel
elektrokimia,
serta penerapannya dalam teknologi dan
kehidupan sehari-hari.
KOMPETENSI DASAR
Mengamati reaksi redoks dalam sel elektrolisis
dan
menerapkan hukum faraday.
INDIKATOR
Menuliskan reaksi elektrolisis pada penyepuhan
dan
pemurnian suatu logam.
MENU
3
PENYEPUHAN LOGAM TEMBAGA
Tembaga
KATODA
Emas
ANODA
KLIK ON
( )
( - )
Larutan AuCl3
ON
4
PENYEPUHAN LOGAM TEMBAGA
Tembaga
Emas
ANODA
KATODA
KLIK OFF
( - )
( )
Au3
Cl-
Cl-
OFF
Cl-
Cl-
Au3
Cl-
Cl-
Klik Lingkaran
Klik Lingkaran
5
ANODA ( REAKSI OKSIDASI )
ANODA
EMAS
REAKSI

• Emas ( Anoda ) Au(s)

Au3(Aq) 3e ( oksidasi )
Keterangan
Atom Au
ion Au 3
ion Cl -
Elektron
Kembali
6
KATODA ( REAKSI REDUKSI )
KATODA TEMBAGA
Keterangan
Atom Au
ion Au 3
ion Cl -
Elektron
Kembali
7
HASIL PENYEPUHAN TEMBAGA
Tembaga
KATODA
Emas
ANODA
( )
( - )
Larutan AuCl3
OFF
MENU
8
PENYEPUHAN LOGAM BESI OLEH PERAK
Tembaga
KATODA
Emas
ANODA
KLIK ON
( )
( - )
ON
9
PENYEPUHAN LOGAM BESI OLEH PERAK
ANODA
KATODA
Tembaga
Emas
KLIK OFF
( )
( - )
Ag
NO3
NO3-
OFF
NO3-
NO3-
Ag
NO3-
NO3
Klik Lingkaran
Klik Lingkaran
10
ANODA ( REAKSI OKSIDASI )
ANODA
PERAK
REAKSI

• Perak ( Anoda ) Ag(s)

Ag (Aq) e ( oksidasi )
Kembali
11
KATODA ( REAKSI REDUKSI )
KATODA BESI
Kembali
12
HASIL PENYEPUHAN BESI
Tembaga
Emas
ANODA
KATODA
( )
( - )
MENU
13
Penyepuhan adalah proses melapisi permukaan
logam dengan logam lain secara elektrolisis

• Penyepuhan bertujuan untuk melindungi logam
  terhadap korosi atau memperbaiki penampilan.

• Pada penyepuhan, logam yang dilapisi
  dijadikan katoda sedangkan logam
  penyepuhnya sebagai anoda.

• Kedua elektroda dicelupkan pada larutan
  garam penyepuhnya.

• Pada katoda akan terjadi pengendapan logam
  penyepuhnya sedangkan logam anoda larut terus
  menerus.

Contoh 1
14
1. Tembaga dilapisi emas dengan
menggunakan larutan
elektrolit emas klorida ( AuCl3 (aq) )
Reaksi

• Emas ( Anoda ) Au(s)

Au3(Aq) 3e ( oksidasi )

• Tembaga ( Katoda )

Au3(Aq) 3e
Au(s) ( Reduksi )
Contoh 2
15
2. Besi dilapisi perak dengan
menggunakan larutan perak
nitrat ( Ag NO3 (aq) )
Reaksi

• Perak ( Anoda ) Ag(s)

Ag(Aq) e ( oksidasi )

• Besi ( Katoda )

Ag(Aq) e
Ag(s) ( Reduksi )
MENU
16
Pilihlah jawaban yang paling tepat dengan
mengklik salah satu optionnya !
1. Dalam proses penyepuhan penyebab
anoda larut terus menerus adalah
.
a. Anoda mengalami reaksi reduksi
b. Anoda mengalami reaksi oksidasi
c. Anoda dapat menghantarkan listrik
d. Adanya larutan elektrolit
e. Adanya aliran elektron
17
Anda Salah
Ulang
Menu
Soal 2
18
Anda Benar
Ulang
Menu
Soal 2
19
2. Pada proses penyepuhan tembaga dengan
emas, pernyataan dibawai ini benar,
kecuali .
a. Tembaga sebagai katoda
b. Emas sebagai anoda
c. Tembaga mengalami reaksi reduksi
d. Emas mengalami reaksi oksidasi
e. Menggunakan elektrolit garam emas
20
Anda Salah
Ulang
Menu
Soal 3
21
Anda Benar
Ulang
Menu
Soal 3
22

• Pada penyepuhan besi oleh perak penulisan
  reaksi
• yang benar pada katoda adalah .

a. Ag(aq) e Ag (s) (
reduksi )
b. Ag(aq) e Ag (s) (
oksidasi )
c. Ag (aq) e Ag (s) (
reduksi )
d. Ag (s) Ag (aq) e (
oksidasi )
e. Ag (s) Ag (aq) e (
reduksi )
23
Anda Salah
Ulang
Menu
Soal 4
24
Anda Benar
Ulang
Menu
Soal 4
25
4. Perhatikan gambar di bawah ini !
Penulisan reaksi yang benar pada logam tembaga
adalah .
a. Cu(aq) e cu (s) ( reduksi )

( )
( - )
B. Cu(aq) e cu (s) ( oksidasi )

c. Au(s) 3e Au (s) ( reduksi )

d. Au(s) Au3 (aq) 3e ( oksidasi )

e. Au 3(aq) 3e Au (s) ( reduksi )

26
Anda Salah
Ulang
Menu
27
Anda Benar
Ulang
Menu
