Cap

1

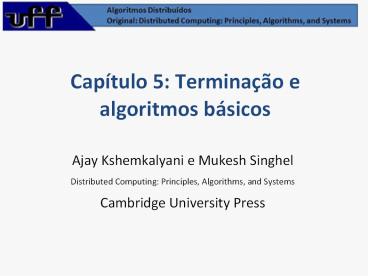

Capítulo 5 Terminação e algoritmos básicos

• Ajay Kshemkalyani e Mukesh Singhel
• Distributed Computing Principles, Algorithms,
  and Systems
• Cambridge University Press

2
Topologias e abstrações

• Sistema Grafo não direcionado com pesos nas
  arestas G(N,L), onde n N, l L
• Topologia física
• Nós (Vértices) Nós da rede, todos os hosts
  (participando ou não)
• Arestas toda a Lan, Links da WAN, ligação direta
  entre hosts
• Ex. Figura 5.1(a) topologia todos os links da
  WAN
• Topologia lógica
• Nós (Vértices) Hosts onde a aplicação é
  executada
• Arestas Canal lógico entre estes nós
• Totalmente conectado (Ex. Figura 5.1(b))
• Topologia sobreposta (overlay)
• Superposição na topologia lógica
• Meta Coleta eficiente de informação,
  distribuição ou procura
• Ex. anel, árvore, malha, hipercubo

3
Abstrações de Topologia

• Figura 5.1 Topologia vista sob diferentes níveis
  de abstração

4
Classificação e conceitos básicos

• Execução do aplicativo vs. Execução do algoritmo
  de controle
• Algoritmo de controle
• Para monitorar e prover funções auxiliares. Ex.
  ST, MIS, CDS, eleição de líder, gravação de
  estado global (deadlock terminação), check point
• Sobreposto ao aplicativo, mas sem interferir
• Envia e recebe eventos internos, sendo
  transparente a aplicação
• Ex. protocolo
• Algoritmos centralizados e distribuídos
• Centralizado Assimétrico configuração
  cliente-servidor gargalos são processamento e
  banda há pontos de falha
• Distribuídos Mais balanceados dificuldade de
  criar algoritmos perfeitamente distribuídos (Ex.
  Algoritmos de snapshot, baseados em árvores,
  etc...)
• Algoritmos simétricos e assimétricos

5
Classificação e conceitos básicos

• Algoritmos anônimos id dos processos não são
  utilizados na tomada de nenhuma decisão (em tempo
  de execução run-time)
• Estruturalmente elegantes, mas difíceis ou
  impossíveis de implementar. Ex. Eleição de líder
• Algortimos uniformes O número de processadores
  n, não pode ser um parâmetro do código
• Permite escalabilidade, entrada e saída de
  processos da computação é simples e apenas os
  vizinhos tem noção da mudança de topologia
• Algoritmos adaptativos Seja K (  n) o número de
  processadores participando no contexto do
  problema X quando este é executado. A
  complexidade deve ser expressa como função de K e
  não n.
• Ex. Exclusão mutua O overhead de acesso à seção
  crítica é expresso em termos de K

6
Classificação e conceitos básicos

• Determinístico vs. Não determinístico
• Execução não determinística contém ao menos 1
  recebimento não determinístico, enquanto o
  determinístico contém nenhum
• Não determinístico Pode receber a mensagem de
  qualquer fonte.
• Determinístico A fonte é especificada.
• Dificuldades
• Sistemas assíncronos
• Deterministico todas as execuções produzem a
  mesma ordem parcial de eventos (utilizado em
  debugging, detecção de predicados instáveis,
  etc...)
• Não deterministico as execuções podem produzir a
  ordem parcial de eventos diferentes (tempo de
  envio e possível congestionamento imprevisível,
  atraso local variável)

7
Classificação e conceitos básicos

• Sistema Assíncrono vs. síncrono
• Síncrono
• Limitado pelo delay de mensagens
• Escorregamento de relógios conhecidos.
• Limite superior de execução de um passo lógico
  conhecido
• Assíncrono Nenhum dos critérios anteriores é
  valido
• Algoritmos para solução de problemas dependem
  muito de modelos de sistema inteiramente
  assíncronos
• Controle on-line vs. Controle off-line
• On-line Executa enquanto o dado está sendo
  gerado. Vantagem clara para debugging,
  scheduling, etc...
• Off-line Requer que todo o dado seja analisado
  antes da execução.

8
Classificação e conceitos básicos

• Algoritmos Wait-Free
• Resistentes a n - 1 falhas de processos.
  Operações em qualquer processo deve ser
  completada em um número certo de passos
• Robusto, mas caro
• Possível para exclusão mútua
• Pode nem sempre ser possível de se fazer. Ex.
  Problema do produtor-consumidor
• Canais de comunicação
• Ponto-aponto FIFO, Não FIFO, Na camada de
  aplicação.
• Normalmente provida pelo protocolo de comunicação.

9
Medições e métricas de complexidade

• Cada métrica é especificada utilizando-se o
  limite inferior (?), o limite superior (O) e
  complexidade justa (?)
• Métricas
• Complexidade de espaço por nó
• Complexidade de espaço do sistema (? n da
  complexidade por nó). Ex. Pior caso de todos os
  nós pode nunca ocorrer simultaneamente
• Complexidade de tempo por nó
• Complexidade de tempo do sistema. Os nós executam
  totalmente concorrentemente?
• Complexidade de mensagens
• Número de mensagens
• Tamanho das mensagens
• Complexidade de tempo das mensagens depende do
  número de mensagens , tamanho das mensagens,
  concorrência de envio e referencia de mensagens.
• Outras métricas Send e Receive, multicast. Como
  implementar?
• Memória compartilhada Tamanho da memória
  compartilhada Operações de sincronização

10
Lista de Algoritmos Distribuídos
11
Sync 1-initiator ST (enchente)
12
1-init Spanning Tree Síncrono Exemplo

• Figura 5.2 árvore em negrito

• Raiz designada. Nó A no exemplo
• Cada nó identifica seu pai
• Como identificar nós filhos

13
1-init Spanning Tree Síncrono Complexidade

• Terminação Depois do diâmetro ser encontrado
• Como um processo pode terminar depois de setar
  seu pai?
• Complexidade
• Espaço Local O(Grau)
• Espaço Global O(SEspaço Local)
• Tempo local O(Grau Diâmetro)
• Complexidade de tempo de mensagem d pulos de
  mensagens
• Complexidade de mensagem Maior que 1, menor que
  2 mensagens / arestas, então l, 2l
• Spanning Tree análogo a breadth-first search

14
1-init Spanning Tree Assíncrono
15
1-init Spanning Tree Assíncrono Operação

• Root inicia a enchente de QUERY para identificar
  os vértices da árvore
• Pai 1 nó pelo qual se recebe um QUERY
• ACCEPT (resp ) enviado como resposta QUERY
  enviado para os vizinhos
• Terminação quando ACCEPT ou REJECT (resp -)
  recebido de um vizinho não pai. Porque?
• QUERY de um não pai respondido com um REJECT
• É necessário rastrear os vizinhos? Determinar os
  filhos e quando terminar?
• Porque o tipo de mensagem REJECT é necessário?
• A mensagem de REJECT pode ser eliminada? Como?
  Qual o impacto?

16
1-init Spanning Tree Assíncrono Complexidade

• Terminação Depois de receber um REJECT ou ACCEPT
  de um vizinho não Pai
• Complexidade
• Espaço Local O(Grau)
• Espaço Global O(SEspaço Local)
• Tempo local O(Grau)
• Complexidade de tempo de mensagem d 1 pulos de
  mensagens
• Complexidade de mensagem Maior que 2, menor que
  4 mensagens / arestas, então 2l, 4l
• Spanning Tree Pior caso altura igual a n - 1

17
1-init Spanning Tree Assíncrono Exemplo

• Figura 5.3 árvore em negrito

• Raiz designada. Nó A no exemplo
• Vértices da árvore QUERY ACCEPT msg
• Cross-edges e back-edges 2(QUERY REJECT) msg

18
Spanning Tree Assíncrono Iniciação concorrente

• Algoritmo
• Um nó pode espontaneamente iniciar o algoritmo
  tornando-se Raiz
• Cada Raiz inicia variações do algoritmo 1-init.

• Terminação apenas a Raiz detecta a terminação.
  Precisa de uma mensagem extra para informar aos
  outros.
• Complexidade de tempo O(l)
• Complexidade de mensagens O(nl)

• Figura 5.4 Inicio concorrente
• em A, G e J

• Opção1 Unir Sts parciais. Dificuldade baseado
  em conhecimento local. Pode levar a ciclos.
• Opção 2 Permitir apenas 1 instancia do ST e
  descartar as outras. Seleciona Raiz com maior id.

19
Spanning Tree Assíncrono (1/2)
20
Spanning Tree Assíncrono (2/2)
21
DFS Spanning Tree Assíncrono

• Lida com inicialização concorrente como o
  algoritmo não DFS.
• Quando QUERY, ACCEPT ou REJECT chegam a ação
  depende se
• myroot lt newroot
• Terminação apenas a Raiz que terminou com
  sucesso detecta e informa via arestas da ST.
• Complexidade de tempo O(l)
• Complexidade de mensagens O(nl)

22
DFS Spanning Tree Assíncrono
23
Broadcast e convergecast em uma árvore

• Figura 5.5 Estrutura de árvore para broadcast e
  convergecast

• Como fazer BC e CC em um anel? E em uma malha?
• Custo?

24
Broadcast e convergecast em uma árvore

• Broadcast em um sistema distribuído
• BC1. Raiz envia informação de broadcast para seus
  filhos e termina
• BC2. Quando um não Raiz recebe a informação de
  seu pai. Copia a informação e repassa para seus
  filhos e termina
• Convergecast Coleta informação no Raiz para
  computar uma função global
• CVC1. Nó folha envia seu relatório para seu pai e
  termina
• CVC2. Um nó interno da árvore recebe o relatório
  de todos os seus filhos realiza uma operação e
  repassa para seu pai e termina
• CVC3. Nó Raiz. Recebe o relatório de todos os
  seus filhos. Calcula a função e termina.
• Usos Calcular máximos e mínimos, Eleição de
  líder, computar funções de estado global.
  Complexidade de tempo O(h) Complexidade de
  Mensagens n - 1

25
Menor caminho com fonte única Bellman-Ford
Síncrono

• Grafo com pesos, sem ciclos com pesos negativos.
• Nenhum nó tem visão global, apenas topologia
  local.
• Assume-se cada nó conhece outros n necessário
  para a terminação
• Depois de K rodadas tamanho até qualquer nó é
  minimo com K pulos
• Depois de K rodadas O tamanho até todos os nós
  com até k pulos de distancia da MST final
  estabilizou
• Terminação n 1 rodadas
• Complexidade de tempo n 1 rodadas
• Complexidade de mensagen (n 1) / mensagens

26
Bellman-Ford Síncrono Código
27
Distance Vector Routing

• Utilizado no roteamento de internet (popular no
  meio dos anos 80), muda dinamicamente os grafos,
  onde os pesos das arestas representam o delay ou
  a carga nos canais.
• Variação do algoritmo síncrono de Bellman-Ford O
  loop externo é infinito.
• Procura o menor caminho para cada destino.
• Tamanho substituído por LENGTH1..n pai
  substituído por PARENT1..n
• K-ésimo componente representa o melhor caminho
  até LENGTHk
• Em cada iteração
• Aprica-se a inequação de triangulação para cada
  destino independentemente
• Inequação de triangulação (LENGTHk gt
  (LENGTHjK weightj,k))
• Nó i tem peso weightij estimado utilizando RTT ou
  avaliando o delay até o vizinho j

28
Menor caminho com fonte única Bellman-Ford
Assíncrono

• Grafo com pesos, sem ciclos com pesos negativos.
• Nenhum nó tem visão global, apenas topologia
  local.
• Número de mensagens O( cn ) exponencial e
  complexidade de tempo O( cn .d ) exponencial no
  pior caso, onde c é uma constante.
• Se todos os links tiverem o mesmo peso, o
  algoritmo computa o caminho mínimo de saltos a
  tabela de caminho mínimo de saltos para todos os
  destinos é computada utilizando-se O(cn.l)
  mensagens

29
Bellman-Ford Assíncrono Código
30
All-All shortest Path (Menor caminho)
Floyd-Warshall

• Figura 5.6 (a) Inequação triangular para o
  algoritmo de Floyd-Warshall. (b) Relação VIA por
  um ramo da árvore para um dado par (s,t)

31
All-All shortest Path (Menor caminho)
Floyd-Warshall

• Depois das iternções do pivo do loop externo
• Invariante
• LENGTHi,j é o menor caminho passando por nós
  intermediários do conjunto i,...,pivo. VIAi,j
  é o primeiro salto correspondente

• Complexidade (centralizado) O(n3)

32
Floyd-Warshall Distribuido

• Linha i de LENGTH1..n,1..n, VIA1..n,1..n
  armazenado em i, que é responsável por atualizar
  a linha. (logo, i atua como fonte)
• Correspondência com o algoritmo centralizado,
  linh(4)
• Como o nó i acessa o dado remoto LENGTHpivot,t
  em cada iteração do pivo?
• Sink tree Distribuída (dinâmica) em cada
  iteração de pivo, todos os nós s LENGTHs,t ?
  8 estão na sink tree, com sink em t
• Como sincronizar as execuções da iteração do loop
  externo em nós diferentes?
• Simular sincronizador Ex. Utilizar mensagem de
  recebimento para pegar os dados LENGTHpivo, de
  seu pai na sink tree.

33
Floyd-Warshall Distribuídos Estruturas de dados
34
Floyd-Warshall Distribuídos Código
35
Flyd-Warshall Distribuido sink tree dinâmica

• Renomear LENGTHi.j e VIAi,j como LENj e
  PARENTj
• Em cada nó i, na iteração do pivo
• Se LENpivo ? 8 no nó i, então o pivo distribui
  LEN para todos os nós (incluindo i) na sink
  tree do pivo.
• Arestas Pai-Filho na sink tree devem possuir ID,
  como?
• Um nó envia IN_TREE para PARENTpivo
  NOT_IN_TREE para os outros vizinhos
• Recebendo um IN_TREE de k, k é um filho na sink
  tree do pivo
• Esperar IN_TREE ou NOT_IN_TREE de todos os
  vizinhos. Essas mensagens são uma sincronização
• Pivo broadcast LEN para toda sua sink tree.
  Essas mensagens são uma sincronização.
• Agora todos os Nós executam a inequação de
  triangulação em passos pseudo-exclusivos
• Complexidade de tempo O(n2) Execução / nós. Mais
  o tempo para n broadcasts
• Complexidade de mensagens n iterações
• 2 IN_TREE ou NOT_IN_TREE msg de tamanho O(1)
• n 1 PIV_LEN msg de tamanho O(n) O(n) msg
• Total O(n(ln)) Mensagens Total (nl n3) espaço
  de mensagens.

36
Floyd-Warshall Distribuído Sink Tree

• Figura 5.7 Identificando os nós Pai-Filho da
  árvore

37
Enchente Controlada (sem ST)

• Canais FIFO
• Enchente assíncrona
• Utilizado para Verificar o estado de links de
  roteamento no IPV4
• Complexidade 2l mensagens no pior caso Tempo d
  seqüências de saltos
• Enchente Síncrona(para adquirir um dado de cada
  processo)
• STATEVEk é o dado do processo k
• Complexidade de mensagens 2dl mensagens, cada
  uma com tamanho n
• Complexidade de tempo d turnos

38
Enchente controlada Assíncrona
39
Enchente controlada Síncrona
40
Minimum Spanning Tree (MST)

• Assumindo um grafo não direcionado com pesos. Se
  os pesos não são únicos assume-se algum critério
  de desempate como ID dos nós para ordenação total
  dos pesos dos vértices
• Revisão de definições Floresta, Spanning forest,
  Spanning tree, MST
• Kruskal's MST
• Assumindo uma floresta de componentes de grafos
• Manter uma lista ordenada de vértices
• Em cada n 1 iterações, identificar o vértice de
  peso minimo que conecta dois componentes
  diferentes
• Incluir este nó na MST
• O(l log(l) )
• Prim MST
• Começar com apenas um único nó
• Em cada n 1 iteração, selecionar o vértice de
  peso mínimo incidente neste nó. Continua-se
  utilizando este novo nó
• O(n2) (ou O(n log(n)) utilizando pilhas Fibonacci
  em grafos densos)

41
GHS algoritmo de MST síncrono

• Gallagher-Humblet-Spira MST distribuído utiliza
  estratégia de Kruskal. Começa com uma floresta de
  componentes do grafo.
• MWOE (Aresta de peso mínimo de saída) Saída é
  saída lógica, ex. Indica a direção da expansão do
  componente.
• Spanning tree de componentes conectados combinado
  com os MWOES mantem as propriedades das Spanning
  trees.
• Combinação concorrente de MWOEs
• Depois da k-ésima iteração, n / 2k componentes.
  Até o máximo de log n iterações
• Cada componente possui um nó líder na iteração
• Cada iteração em um componente possui 5 passos
  iniciados pelo líder
• Fase de broadcast-convergecast líder identifica
  as MWOE
• Fase de broadcast líder (potencial) para a
  próxima iteração é identificado
• Ase de broadcast entre as componentes agrupadas,
  1 lider é selecionado Ele se identifica para
  todos os novos componentes

42
Aresta de saída de peso mínimo exemplo
Figura 5.8 Agrupando os MWOE dos componentes.
(a) Ciclo len 2 é possível. (b) Ciclo len gt 2
não é possível

• Observação 5.1
• Para qualquer Spanning forest (Ni, Li) i
  1..k do grafo G, considerando qualquer
  componente (Nj, Lj). Denotamos por ?j, o nó com o
  menor peso entre todos os incidentes apenas no no
  Nj. Então qualquer sub-grafo G da MST que inclui
  todos os nós em cada Li da spanning forest deve
  incluir ?j.

43
MST exemplo

• Figura 5.9 Fases da iteração de um componente.
• (a) Root broadcast SEARCH_MWOE (b) Ocorre um
  convergecast REPLY_MWOE (C) Root broadcast
  ADD_MWOE (d) se a MWOE também é escolhido como
  MWOE pelo componente no outro lado do MWOE, O
  processo incidente com maior ID é o líder na
  proxima iteração Broadcast NEW_LEADER

44
GHS Síncrono Tipos de mensagens
45
GHS Síncrono Código
46
GHS Complexidade

• Log n rodadas (Síncrono).
• Complexidade de tempo O(n log n)
• Complexidade de mensagens
• Em cada iteração, O(n) mensagens pelas arestas da
  árvore (passos 1,3,4,5)
• Em cada iteração, L mensagens de EXAMINE para
  determinar as MWOEs
• Corretude requerida pelas operações síncronas
• No passo (2), EXAMINE é utilizado para determinar
  se um vizinho não marcado pertence a mesma
  componente. Se o nó de uma aresta não marcada
  estiverem em níveis diferentes há problemas.
• Considerando EXAMINE enviado na aresta (j,k)
  pertencente a mesma componente. Mas k pode não
  saber que esta pertence a nova componente e ao
  novo líder ID responde com ve
• Pode levar a ciclos.

47
MST Assíncrono

• GHS síncrono é simulado utilizando-se mensagens /
  passos extras
• Novo Líder faz BC / CC nas arestas marcadas da
  nova componente
• No passo (2), destinatário de um EXAMINE pode
  atrasar a resposta se estiver em um turno
  anterior.
• N log n mensagens extras
• No novo turno, informar cada vizinho
• Enviar EXAMINE quando todos os vizinhos nas
  arestas não marcadas estiverem no mesmo nível
• L log n mensagens extras
• Engenharia de GHS Assíncrono
• Mensagens O( n log n l) tempo O(n log n(l
  d))
• Desafios
• Determinar o nível de nós adjacentes
• Se as componentes estão em níveis diferentes,
  busca coordenada pelas novas MWOEs
