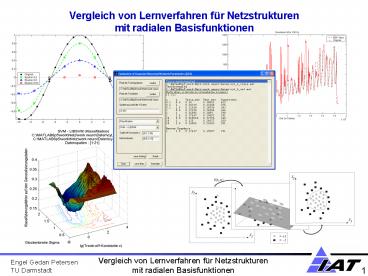

Vergleich von Lernverfahren für Netzstrukturen
mit radialen Basisfunktionen
2
Aufgabenstellung

• Klassifikation und Regression mittels neuronaler
  Netze
• Vergleich verschiedener Verfahren
• RBF-Netz
• SVM (Support Vector Machines)
• LOLIMOT
• Implementieren eines RBF-Netzes
• LIBSVM-Interface programmieren
• Entwicklung einer Matlab-GUI
• Auswertung der Resultate

3
Klopferkennung am Ottomotor

• Klopfen am Ottomotor
• Tritt im Zylinder auf (Druckschwankungen)
• Entsteht bei hohen Drücken und Temperaturen
• Langfristig treten durch das Klopfen mechanische
  Schäden auf
• Die Motorsteuerung kann entsprechende
  Gegenmaßnahmen einleiten
• Klopfdaten
• Körperschallmerkmale im Zeitbereich
• Abgeleitete Merkmale im Frequenzbereich

4
Schätzung des Stickoxidgehalts

• NOx-Emission in Motorabgasen
• Stickoxide unerwünscht (Abgasverordnung)
• Maßnahmen zur NOx-Verminderung
• Optimierung des Verbrennungsprozesses
• Messwerte des NOx-Gehalts notwendig
• Lösung durch Berechnung des NOx-Werts mittels
  neuronaler Netze
• Vorhersage des NOx-Gehaltes mittels
• Motordrehzahl
• Luftmassenstrom
• Drosselklappenstellung

5
Vergleich der Netze
- unterschiedliche Lernalgorithmen - gleiche
Netzstrukturen
- ähnliche Lernalgorithmen - unterschiedliche
Netzstrukturen
- unterschiedliche Lernalgorithmen -
unterschiedliche Netzstrukturen
6
Radiale Basisfunktionen

• 3 Freie Parameter
• Gewichtung ?
• Position c
• Sigma ?
• N-dimensional
• Netz Summe vieler Gaußglocken

?,c
?
7
Orthogonal Least Squares

• Berechnung in zwei Schleifen
• Innere Schleife Fehlerberechnung für verfeinerte
  Modelle (Strukturoptimierung)
• Problem Gewichte sind voneinander abhängig!
• Lösung orthogonalisieren (Transformation)
• Neue Gewichte sind voneinander unabhängig
• Fehlerberechnung mit neuen Gewichten möglich
• Äußere Schleife
• Rücktransformation
• Abbruchkriterien

8
SVM-Klassifikation

• Separation von Daten in Klassen
• Berechnung trennender Hyperebenen
• Optimale Separation durch
• Maximierung des Spaltabstands zu beiden Klassen
• Vektoren auf dem Spalt sind Stützpunkte der Ebene
• Support-Vektoren

max
x2
9
SVM-Regression

• Unterschiede zu anderen Verfahren
• Insensitivität (g)
• Toleranz von Abweichungen (gt)
• Mathematisches Vorgehen
• Abbildung in hochdimensionalen Raum
• Dort linear lösbar

gti
gti
10
LIBSVM-Interface

• LIBSVM ist Open Source
• Bietet Kommandozeilentools für
• Skalierung
• Training
• Ein-Schritt-Vorhersage
• Motivation für das Interface
• C-Code ist in Matlab nicht direkt verwendbar
• Verwendung auf der Kommandozeile umständlich
• Gewinn durch das Interface
• Algorithmen jetzt in Matlab verfügbar
• Simulation und graphische Darstellung möglich
• Einfachere Bedienung

11
LIBSVM-Interface
12
Kreuzvalidierung

• Eine Verfeinerung der Modelle führt ab einem
  gewissen Punkt zu Überanpassung
• Das Minimum lässt sich nicht vorhersagen, sondern
  muss per Kreuzvalidierung ermittelt werden
• Suche nach Minima des Validierungsfehlers in
  Abhängigkeit von freien Parametern

13
GUI

• Aufgaben der GUI
• Kreuzvalidierung
• Daten laden
• Parameter einstellen
• Fehler so früh wie möglich erkennen und darauf
  hinweisen
• Ausgabe der
• berechneten Ergebnisse
• Visualisierung der
• Ergebnisse

14
GUI
15
Berechnungen

• Klassifikation
• Variation der Datensätze
• Verschiedene Zylinder
• Verschiedene Messreihen
• Variation der Merkmale
• Zeitbereichsmerkmale
• Frequenzbereichsmerkmale
• Kombination
• Regression
• Training mit Ein-Schritt-Prädiktion
• Anschließende Überprüfung mit einer Simulation

16
Ergebnisse

• Erfolg schwach abhängig von der Wahl des
  Verfahrens
• Jedoch stark abhängig von der Wahl der Daten

Klassifikationsfehler in
17
Regression
18
Zusammenfassung und Ausblick

• Problemstellung mit gegebenen Verfahren gut
  lösbar
• Daten wichtiger als Verfahren (Messstrategien)
• Rechenzeit abhängig vom Verfahren
• Toolbox erfolgreich entwickelt
• Überprüfung der Praxistauglichkeit
• Ausbau der Toolbox möglich
• Weitere Anwendungen der Toolbox sinnvoll

19
