CORBA: Common Object Request Broker Arquitecture

1

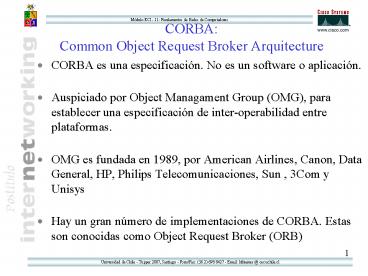

CORBACommon Object Request Broker Arquitecture

• CORBA es una especificación. No es un software o
  aplicación.
• Auspiciado por Object Managament Group (OMG),
  para establecer una especificación de
  inter-operabilidad entre plataformas.
• OMG es fundada en 1989, por American Airlines,
  Canon, Data General, HP, Philips
  Telecomunicaciones, Sun , 3Com y Unisys
• Hay un gran número de implementaciones de CORBA.
  Estas son conocidas como Object Request Broker
  (ORB)

2
que soluciona Corba?

• Aplicaciones. Procesos clientes y servidores que
  representan la lógica del negocio como objetos
  que pueden residir en distintas máquinas.
• Middleware. Soporte que permite la comunicación
  entre aplicaciones.
• Servicios de Red. Transporta la información entre
  computadores.
• Servicios Locales. Ejemplo, bases de datos y
  administradores de transacciones.
• Sistema Operativo. Provee servicios básicos de Hw
  y scheduling.

3
Definición Middleware

• Conjunto de servicios comunes no relacionado con
  la lógica de negocio que permite que
  aplicaciones servidoras y clientes interactuen
  con otras a través de una Red. En esencia el
  Middleware es el software que reside sobre la red
  , permitiendo software de aplicacion orientados
  sólo a logica de negocio.

4
Conceptos claves en CORBA

• Los conceptos claves de CORBA son
• Esencialmente especifica los servicios de
  middleware que serán usados por las aplicaciones
  (objetos).
• Existe una interfaz entre aplicaciones clientes y
  servidoras. Una lenguaje de definición de
  interfaz (IDL) ha sido definido específicamente
  para CORBA.
• Cualquier objeto puede ser un cliente, un
  servidor o ambos. Para efectos de descripción
  CORBA usa el modelo Cliente/Servidor.
• Soporta static binding y dinamic binding
• No conoce los detalles de las implementaciones
  fundamentales de los objetos. Un object adapter
  mapea modelos genéricos a implementaciones,
  siendo la principal manera en que las
  implementaciones de los objetos acceden los
  servicios provistos por el ORB (object Request
  Broker).

5
Diagrama conceptual de CORBA
6
Implementación de CORBA
7
como ha evolucionado?

• CORBA es una especificación. Como cualquier
  especificación hubo áreas dejadas a la
  interpretación de los implementadores.
• A través de Internet Inter-ORB Protocol (IIOP),
  la OMG espera que ORBs de diferentes vendedores
  puedan comunicarse fácilmente entre si.
• Recientemente las especificaciones Portable
  Object Adapter (POA) permite a clientes escritos
  para acceder un ORB en particular, pueda acceder
  fácilmente otros productos de diferentes
  vendedores.
• Se ha adaptado a los tiempos y a la competencia.

8
como ha evolucionado?

• CORBA es una especificación. Como cualquier
  especificación hubo áreas dejadas a la
  interpretación de los implementadores.
• A través de Internet Inter-ORB Protocol (IIOP),
  la OMG espera que ORBs de diferentes vendedores
  puedan comunicarse fácilmente entre si.
• Recientemente las especificaciones Portable
  Object Adapter (POA) permite a clientes escritos
  para acceder un ORB en particular, pueda acceder
  fácilmente otros productos de diferentes
  vendedores.
• Se ha adaptado a los tiempos y a la competencia.

9
como ha evolucionado?
10
No es único

• Competidores
• DCOM
• RMI/RMP
• HTTP/CGI
• Servlets
• Sockets
• .............

11
Java Database ConnectivityIntroducción

• JDBC es una API, formada por conjunto de clases e
  interfaces en el lenguaje de programación Java,
  para ejecutar sentencias SQL.
• Ofrece un estándar de conexión a cualquier base
  de datos disponible en el mercado.
• Permite obtener los datos en forma fácil y cómoda
  en ambientes cliente-servidor a través de
  Internet/Intranet.

12
Qué hace JDBC?

• Establece una conexión a una base de datos.
• Envía sentencias SQL.
• Procesa los resultados de estas sentencias.

13
Arquitectura JDBC

• Arquitectura normal

• Puente JDBC-ODBC

Aplicaciones Java
Aplicaciones Java
JDBC API
JDBC API
Adm. de controladores JDBC
Adm. de controladores JDBC
Puente JDBC/ODBC
Controlador JDBC
Controlador JDBC
Adm. de controladores ODBC
C. ODBC
C. ODBC
DB
DB
DB
DB
14
Primer ejemplo básico

• Connection con DriverManager.getConnection (
• "jdbcodbcnombre", "login", "password")
• Statement stmt con.createStatement()
• ResultSet rs stmt.executeQuery(
• "SELECT a, b, c FROM Table1")
• while (rs.next())
• int x rs.getInt("a")
• String s rs.getString("b")
• float f rs.getFloat("c")

• JDBC usa una URL para especificar la base de
  datos.

15
...Primer ejemplo básico

• Ejemplos de URL
• jdbcmysql//myserver4444/db1
• jdbcoracle//oraserver
• jdbcodbcmydatabase

16
JDBC vs. ODBC

• Se puede usar ODBC desde Java, pero el puente
  JDBC-ODBC ayuda bastante.
• ODBC tiene una interfaz tipo C rompiendo el
  esquema de seguridad, robustez e implementación
  de Java.
• ODBC mezcla funciones simple y complejas.
• Los controladores de ODBC deben ser instalados en
  cada cliente.

17
...JDBC vs. ODBC

• JDBC es una interfaz natural en Java.

18
Modelos de acceso a BD
Cliente

• De 2 capas
• La aplicación habla directamente con la base de
  datos.
• Controlador JDBC se comunica con el sistema
  específico que maneja la base de datos.
• La base de datos puede estar en otra máquina, con
  lo que el cliente se comunica por red. Esta es la
  configuración llamada cliente/servidor.

Aplicación Java
JDBC
Protocolo BD
DBMS
Servidor BD
19
Modelos de acceso a BD
Cliente (GUI)

• De 3 capas
• Los comandos son enviados a la capa intermedia de
  servicios, la cual envía sentencias SQL a la base
  de datos. Ésta las procesa y envía los resultados
  de vuelta a la capa intermedia, para luego ser
  enviados al cliente.
• Permite un control de acceso y de actualización.
• Provee ventajas de performance.

Applet en Java o Navegador HTML
Llamadas HTTP, RMI,CORBA
Aplicación Java
Servidor
JDBC
Protocolo BD
DBMS
ServidorBD
20
Categorías de los controladores JDBC

• Puente JDBC-ODBC.
• Parte API Nativa-Parte Java. Se convierte las
  llamadas JDBC al sistema de la Base de datos.
• JDBC-Red. Es sólo Java. Las llamadas JDBC son
  convertidas a un protocolo de red independiente
  del sistema de la base de datos. Este protocolo
  es convertido en un servidor
• Protocolo Nativo. Es sólo Java. Se usa un
  protocolo de red con la BD.

21
Conexión

• Un objeto Connection representa una conexión a
  una base de datos.
• Una sesión incluye las sentencias SQL que son
  ejecutadas y los resultados de éstas.
• Establecer la conexión DriverManager.getConnecti
  on
• La clase DriverManager intenta ubicar el
  controlador que pueda conectarse a la base de
  datos representada en la URL.

22
...Conexión

• Sintáxis de una URL JDBC
• jdbcltsubprotocologtltsubnombregt
• ltsubprotocologt es el nombre del controlador o del
  mecanismo de conexión. Ejemplo odbc.
• ltsubnombregt es la identificación de la base de
  datos. El formato varia según el controlador
  especificado. Ejemplo //servidorpuerto/etc

23
Enviando sentencias SQL

• JDBC permite que se escriba cualquier tipo de
  sentencia SQL. Aunque ésta fuera dependiente de
  la base de datos sólo se correría el riesgo de
  incompatibilidad al cambiar de base de datos.
• Llamadas a procedimientos almacenados
• Formatos de fecha

24
...Enviando sentencias SQL

• JDBC provee 3 clases
• Statement Este objeto es usado para enviar
  sentecias SQL simples. Es creado por el método
  createStatement.
• PreparedStatement Este objeto es usado para
  sentencias que requieren uno o más parámetros. La
  sentencia es precompilada y guardada para uso
  futuro.
• CallableStatement Es usado para ejecutar
  procedimientos almacenados.

25
Transacciones

• Una transacción consiste en una o más sentencias
  que han sido ejecutadas y luego confirmadas
  (commit) o deshechas (rolled back)
• Auto-commit está predeterminado.
• Si Auto-commit está desactivado se debe usar los
  métodos commit o rollback explícitamente.

26
Procesando respuestas

• Las respuestas a las sentencias SQL se reciben en
  el objeto ResultSet que mantiene las filas.
• Este objeto provee el acceso a los datos de esas
  filas a través de un conjunto de métodos get,
  los cuales, a su vez, permiten el acceso a cada
  columna de estas filas.

27
Cargando la clase del controlador JDBC

• Ejemplo
• Class.forName(empresa.db.Driver")
• Esto crea una instancia del controlador y llama
  al método DriverManager.registerDriver
  registrando este controlador en la lista de
  controladores disponibles para conexiones.

28
Ejemplo de sentencia

• Connection con DriverManager.getConnection (
• "jdbcodbcnombre", "login", "password")
• PreparedStatement pstmt con.prepareStatement(
  UPDATE tabla1 SET m? WHERE x?)
• pstmt.setString(1, "Hola")
• for (int i 0 i lt 10 i)
• pstmt.setInt(2, i)
• int rowCount pstmt.executeUpdate()

29
Primer ejemplo básico

• Connection con DriverManager.getConnection (
• "jdbcodbcnombre", "login", "password")
• Statement stmt con.createStatement()
• ResultSet rs stmt.executeQuery("SELECT a, b, c
  FROM Table1")
• while (rs.next())
• int x rs.getInt("a")
• String s rs.getString("b")
• float f rs.getFloat("c")
