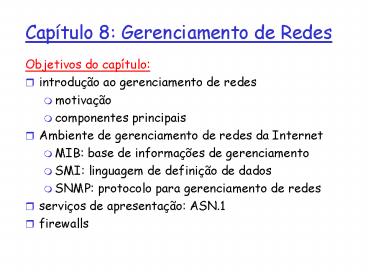

Capítulo 8 Gerenciamento de Redes

• Objetivos do capítulo
• introdução ao gerenciamento de redes
• motivação
• componentes principais
• Ambiente de gerenciamento de redes da Internet
• MIB base de informações de gerenciamento
• SMI linguagem de definição de dados
• SNMP protocolo para gerenciamento de redes
• serviços de apresentação ASN.1
• firewalls

2
O que é gerenciamento de redes?

• Sistema autônomo (isto é rede) centenas ou
  milhares de componentes de hardware/software
  interagindo
• outros sistemas complexos que requerem
  monitoração e controle
• avião a jato
• usinas nucleares
• outras?

Gerenciamento de redes inclui o fornecimento,
integração e coordenação de hardware, software e
elementos humanos para monitorar, testar,
configurar, consultar, analisar, avaliar e
controlar a rede e recursos para atender os
requisitos de desempenho, qualidade de serviço
e operação em tempo real dentro de um custo
razoável."
3
Infraestrutura para Gerenciamento de Redes
definições
gerenciador
Elementos gerenciados contêm objetos
gerenciados cujos dados são reunidos numa
MIB (Management Information Base)
entidade de gerenciamento
Elemento gerenciado
protocolo de gerenciamento
Elemento gerenciado
Elemento gerenciado
Elemento gerenciado
4
Padrões de Gerenciamento de Redes

• OSI CMIP
• Common Management Information Protocol
• projetado nos anos 80 o padrão de gerenciamento
  por excelência
• padronização lenta demais

• SNMP Simple Network Management Protocol
• origem na Internet (SGMP)
• começou simples
• desenvolvido e adotado rapidamente
• crescimento tamanho e complexidade
• atualmente SNMP V3
• padrão de fato para gerenciamento de redes

5
SNMP visão-geral 4 partes-chave

• Management information base (MIB)
• base de dados distribuída com dados de
  gerenciamento de rede
• Structure of Management Information (SMI)
• linguagem de definição para objetos da MIB
• protocolo SNMP
• transporta informações e comandos sobre objetos
  entre o gerenciador e o elemento gerenciado
• segurança, capacidades administrativas
  característica nova do SNMPv3

6
SMI linguagem de definição de dados

• Propósito criação de uma sintaxe e semântica
  para definição de dados de gerenciamento de forma
  não-ambígua
• tipos de dados
• formato genérico dos dados
• OBJECT-TYPE
• tipo de dado, status, semântica do objeto
  gerenciado
• MODULE-IDENTITY
• grupos de objetos relacionados num módulo MIB

Tipos de Dados Básicos
INTEGER Integer32 Unsigned32 OCTET STRING OBJECT
IDENTIFIER IPaddress Counter32 Counter64 Gauge32 T
ime Ticks Opaque
7
SNMP MIB

Um módulo MIB é especificado pela SMI como
MODULE-IDENTITY (100 MIBs padronizadas, mais
proprietárias)
OBJECT TYPE
OBJECT TYPE
OBJECT TYPE
objetos especificados via construção OBJECT-TYPE
da SMI
8
SMI exemplo de Objeto e Módulo

• MODULE-IDENTITY ipMIB

• OBJECT-TYPE ipInDelivers

ipMIB MODULE-IDENTITY LAST-UPDATED
941101000Z ORGANIZATION IETF SNMPv2
Working Group CONTACT-INFO Keith
McCloghrie DESCRIPTION The MIB
module for managing IP and ICMP
implementations, but excluding the
management of IP routes. REVISION
019331000Z mib-2 48
ipInDelivers OBJECT TYPE SYNTAX
Counter32 MAX-ACCESS read-only STATUS
current DESCRIPTION The total number of
input datagrams successfully
delivered to IP user- protocols (including
ICMP) ip 9
9
Exemplo de MIB módulo UDP
Object ID Nome Tipo
Comentários 1.3.6.1.2.1.7.1 UDPInDatagrams
Counter32 número total de datagramas
entregues neste nó 1.3.6.1.2.1.7.2
UDPNoPorts Counter32 número de
datagramas com app destino
inexistente 1.3.6.1.2.1.7.3 UDInErrors
Counter32 número de datagramas não
entregues por outras razões 1.3.6.1.2.1.7.4
UDPOutDatagrams Counter32 número de datagramas
enviados 1.3.6.1.2.1.7.5
udpTable SEQUENCE uma linha para cada porta
emn uso por uma aplicação, fornece
o número da porta e o
endereço IP
10
Nomeação de Objetos

• questão como nomear cada possível objeto padrão
  (protocolos, dados, outros..) em cada possível
  padrão de rede??
• resposta ISO Object Identifier tree
• nomeação hierarquica de todos os objetos
• cada ramificação tem um nome e um número

1.3.6.1.2.1.7.1
udpInDatagrams UDP MIB2 management
ISO ISO-ident. Org. US DoD Internet
11
ISO Object Identifier Tree
Examine www.alvestrand.no/harald/objectid/top.htm
l
12
protocolo SNMP

• Duas formas de transportar informações da MIB
  comandos e eventos

entidade gerenciadora
entidade gerenciadora
trap msg
resposta
agente
agente
Managed device
Managed device
elemento gerenciado
elemento gerenciado
Modo comando/resposta
Modo evento
13
Protocolo SNMP tipos de mensagens
Tipo de Mensagem
Função
GetRequest GetNextRequest GetBulkRequest
Manager-to-agent me envie dados (instância,próx
imo na lista, bloco)
InformRequest
Manager-to-Manager eis o valor da MIB
SetRequest
Manager-to-agent define valor da MIB
Agent-to-manager valor, resposta ao pedido
Response
Agent-to-manager informa gerenciador de evento
excepcional
Trap
14
Protocolo SNMP formatos de mensagens
Cabeçalho Get/Set
Variáveis para Operações
Informação do Trap
Cabeçalho do Trap
15
SNMP segurança e administração

• criptografia mensagem SNMP criptografada com DES

• autenticação calcular, enviar MIC(m,k) calcula
  hash (MIC) sobre a mensagem (m), com chave
  secreta compartilhada (k)
• proteção contra playback usar nonce
• controle de acesso baseado em visões
• A entidade SNMP mantém uma base de dados de
  direitos de acesso e regras para vários usuários
• A própria base de dados é acessível como um
  objeto gerenciado!

16
O problema de apresentação

• Q uma cópia perfeita dos dados de memória a
  memória resolve o problema de comunicação entre
  computadores distintos?
• R nem sempre!

struct char code int x
test test.x 256 test.codea
test.code test.x
test.code test.x
Formato do host 2
Formato do host 1
problema diferentes formatos de dados e
convenções de armazenamento
17
Resolvendo o problema de apresentação

• 1. Transladar o formato do host local para um
  formato independente de host
• 2. Transmitir os dados num formato independente
  de host
• 3. Transladar o formato independente para o
  formato do host remoto

18
ASN.1 Abstract Syntax Notation 1

• padrão ISO X.208
• usado extensivamente na Internet
• é como comer verduras saber isto é bom para
  você!
• Tipos de dados definidos, construtores de objetos

• como SMI
• BER Basic Encoding Rules
• especifica como os dados definidos em ASN.1 devem
  ser transmitidos
• cada objeto transmitido tem codificação Type,
  Length, Value (TLV) - Tipo, Tamanho, Valor

19
Codificação TLV

• Idéia os dados transmitidos são
  auto-identificáveis
• T tipo de dados, um dos tipos definidos em ASN.1
• L tamanho dos dados em bytes
• V valor do dados, codificado de acordo com as
  regras do ASN.1

Valor do Tag Tipo
Booleano Inteiro Cadeia de bits Cadeia de
octeto Nulo Identificador de Objeto Real
1 2 3 4 5 6 9
20
Codificação TLV exemplo
Instâncias de tipo de dados especificadas no
módulo
Módulo de declarações de tipo de dados
escritas em ASN.1
Valor, 259 Tamanho, 2 bytes Tipo2, inteiro
cadeia de bytes transmitidos
Valor, 5 octetos (caracteres) Tamanho, 5
bytes Tipo4, cadeia de octetos
21
Firewalls

• Para evitar ataques de negação de serviço
• inundação de SYN flooding atacante estabelece
  muitas conexões TCP falsas. O computador atacado
  aloca buffers para as conexões falsas e fica sem
  recursos para as verdadeiras.
• Para evitar modificações ilegais de dados
  internos.
• ex., o atacante troca a página de entrada da CIA
  por alguma coisa diferente
• Para evitar que intrusos obtenham informações
  secretas.

isola a rede interna da organização da Internet
pública, permitindo que alguns pacotes passem e
bloqueando outros.

• Dois tipo de firewal
• filtros de pacotes
• gateways de aplicação

22
Filtragem de pacotes

• A rede interna é conectada à Internet através de
  um roteador.
• Fabricante do roteador oferece opções para
  filtragem de pacotes, baseado em
• endereço IP de origem
• endereço IP de destino
• Número de portas TCP/UDP de origem e destino
• Tipo de mensagem ICMP
• Bits de SYN e ACK do TCP

• Exemplo 1 bloquear datagramas entrantes e
  saintes com campo de protocolo 17 no protocolo
  IP e com porta de origem ou de destino igual a
  23.
• Todo o fluxo UDP de entrada e de saída e todas as
  conexões telnet ficam bloqueadas.
• Exemplo 2 bloquear segmentos TCP de entrada com
  ACK0.
• Previne que clientes externos façam conexões TCP
  com clientes internos, mas permite que os
  clientes internos façam conexões para fora.

23
Gateways de Aplicação

• Filtra os pacotes com base nos dados de
  aplicação, assim como em campos dos protocolos
  IP/TCP/UDP.
• Exemplo permite usuários internos selecionados
  fazer uma conexão telnet para fora.

1. Exige que todos os usuários telnet se conectem
através de um gateway. 2. Para os usuários
autorizados, o gateway estabelece a conexão
telnet com o host de destino. Gateway repassa os
dados entre as duas conexões. 3. Roteador filtra
todas as conexões telnet que não se originam no
gateway.
24
Limitações de firewalls e gateways

• IP spoofing roteador não tem como saber se os
  dados realmente vêm de onde dizem que vêm
• Se várias aplicações necessitam de tratamento
  especial, cada uma deve ter seu próprio gateway.
• Software cliente precisa saber como contactar o
  gateway.
• ex., deve definir o endereço IP de um proxy no
  browser Web

• Filtros muitas vezes adotam uma política de tudo
  ou nada para UDP.
• Critério grau de comunicação com o mundo
  exterior versus nível de segurança
• Sites muito protegidos também sofrem com ataques.
