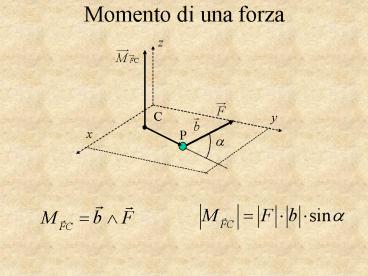

Momento di una forza

1
Momento di una forza
2
Momento di una coppia di forze
3
Condizioni generali di equilibrio per un corpo
rigido
la risultante e il momento risultante delle forze
esterne devono essere uguali a zero
4
LEVE
Le leve sono delle macchine cioè dei dispositivi
costituiti da una sbarra rigida che può rotare
attorno ad unasse ad essa perpendicolare (il
fulcro). In una leva sono applicate due forze
una motrice, FM ed una resistente, FR. I punti
caratteristici sono R punto di applicazione di
FR F Fulcro M punto di applicazione di
FM. Altre grandezze caratteristiche sono Il
guadagno meccanico è definito come
5
LEVA di 1 tipo

• Esempi di leva di 1 tipo
• la pinza.
• articolazione della testa
• FR peso della testa
• FMmuscolatura tra la nuca e la base del
  collo.
• Il guadagno G può essere ltgt1

6
LEVA di 2 tipo
FM
bM
bR
F
M
R
FR

• Esempi di leva di 2 tipo
• lo schiaccianoci.
• piede in elevazione sulle punte delle dita
  (fulcro)
• FR peso della caviglia
• FMmuscolatura del polpaccio applicata tramite
  il tendine di Achille.
• Il guadagno G gt1.

7
LEVA di 3 tipo
FM
bR
bM
R
F
M
FR

• Esempi di leva di 3 tipo
• valvola di sicurezza.
• articolazione del gomito (fulcro)
• FR peso dellavambracciopeso sulla mano
  FM muscolatura dellavambraccio.
• mandibola
• Il guadagno G lt1.

8
Esercizio
FA ?
T ?
FN ?
a
2/3 L
P
