Diapositiva 1

1

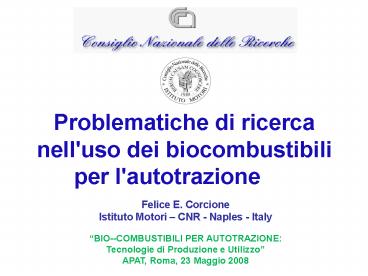

Problematiche di ricerca nell'uso dei
biocombustibili per l'autotrazione
Felice E. Corcione Istituto Motori CNR - Naples
- Italy BIO--COMBUSTIBILI PER AUTOTRAZIONE
Tecnologie di Produzione e Utilizzo APAT, Roma,
23 Maggio 2008
2
Il Motore a Combustione Interna
Candela - Iniettore
Scarico (CO,HC,NOx, ..)
aria comb.
PM
Benzina Gasolio Sintetico Bio-combustibile Gas
metano GPL Idrogeno
3
Mercato Mondiale dellAutoveicolo
4
Problema Ambientale

• Il principale problema PM and NOX
• I motori Diesel H.D. contribuiscono
  significativamente ad aggravare questo problema
• Per minimizzarlo sono richiesti significativi
  miglioramenti tecnologici e nuovi combustibili

5
Problema Ambientale
6
Impatto della Normativa Europea sulle Emissioni
dei MCI
Normativa Europea Anno CO HC HCNOx NOx PM
EU 1 1992 2,72 - 0,97 - 0,14
EU 2 IDI 1996 1,00 - 0,70 - 0,08
EU 2 DI 1996 1,00 - 0,90 - 0,10
EU 3 2000 0,64 - 0,56 0,50 0,05
EU 4 2005 0,50 - 0,30 0,25 0,025
EU 5 2010 0,25 0,05 (0,13) 0,08 0.0025
Percentuale di riduzione   91 Equiv.87 98
7
Mercato Europeo del Veicolo
8
COSA FARE PER ABBATTERE LE POLVERI SOTTILI E I
NOx ?
9
PER I MOTORI DIESEL
FILTRAZIONE CATALIZZATA DELLO SCARICO
10
PER I MOTORI A BENZINA
11
PROGRESSO TECNOLOGICO

• Tecnologia Motoristica
• Sistemi di sovralimentazione e down-sizing
• Common Rail ad altissima pressione di iniezione
• Nuove Geometrie di Camere di Combustione
• Nuove Strategie di Controllo Elettronico
• EGR
• Sistemi di Trattamento dello Scarico

12
COMBUSTIBILI

• Liquidi riformulati nella composizione
• Gassosi metano, gpl, idrogeno?
• Bio-combustibili (esteri di colza, soia, palma,
  ecc.)
• Sintetici GTL, BTL (by Fischer Tropsch), DME

13
Scenario della produzione di combustibili liquidi
convenzionali ed alternativi
14
POTENZIALITA DEL VEICOLO A GASIbrido
metano-elettrico
15
BIOCOMBUSTIBILI
I biocombustibili derivano dalla lavorazione di
materie prime vegetali. Possono essere liquidi
etanolo e biodiesel o gassosi idrogeno e biogas
Quelli gassosi sono poco diffusi perché
richiedono sia modifiche sostanziali ai
propulsori sia alla rete di distribuzione.
Quelli liquidi sono più usati soprattutto nella
trazione I due combustibili proposti
dallUnione Europea sono il bioetanolo per i
motori ad accensione comandata e il biodiesel per
i motori ad accensione per compressione.
16
BIOETANOLO
Il bioetanolo è ottenuto dalla fermentazione
degli zuccheri derivanti da qualunque materia
prima vegetale che contiene zuccheri o che può
essere trasformata in zuccheri, come lamido e la
cellulosa.
17
BIODIESEL
Il biodiesel è prodotto da oli vegetali
(girasole, colza, soia, palma), dagli oli di
scarto e dal grasso animale attraverso un
processo di transesterificazione.
18
Esempi di Biodiesel
Il Rape Methyl Ester (RME) è lolio vegetale più
ampiamente usato in Europa Il Soybean Methyl
Ester (SME) è quello più usato in USA Entrambi
sono noti come Fatty Acid Methyl Esters (FAME)
19
Come si ottiene il Biodiesel?
Il Biodiesel è il risultato del processo di
trans-esterificazione che nobilita un olio
vegetale rendendolo utilizzabile nei motori
moderni senza creare problemi di
incompatibilità un alcool (p.e., metanolo o
etanolo) in presenza di un catalizzatore come
lidrossido di sodio o di potassio rompe
chimicamente la molecola dellolio in un metil- o
etil-estere dellolio stesso (da usare nel
motore) producendo glicerina come sottoprodotto
20
Come si ottiene il Biodiesel?
Chimicamente, la trans-esterificazione è il
processo che neutralizza gli acidi grassi
producendo un combustibile vegetale nobilitato.
21
Confronto tra le Proprietà del biodiesel e il
Gasolio
22
BTL - GTL Fischer Tropsch
Il processo Fischer-Tropsch, inventato dai
ricercatori tedeschi F. Fischer and H. Tropsch
nel 1923, è un metodo per produrre combustibili
sintetici liquidi da biomasse, carbone ecc.
23
DME
E un estere dimetilico di un combustibile
fossile. E un combustibile sintetico adatto ai
motori Diesel come il GPL è adatto ai motori ad
accensione comandata.
24
DME
25
La Politica Europea
Lobiettivo dellUnione Europea è la riduzione
dei gas serra (CO2). La diffusione dei
biocombustibili è in rapida crescita in tutto il
mondo ( 25,7 nellUnione Europea). La
Commissione Europea si è impegnata a sostituire
entro il 2010, il 5.75 e, entro il 2020, il 20
dei consumi per il trasporto con combustibili di
origine vegetale.
26
MERCATO EUROPEO DEL BIO-DIESEL
27
MERCATO ITALIANO BIO-DIESEL
KT
Source Assobiodiesel
28
Sicurezza
Il Bio-diesel ha una più bassa infiammabilità
rispetto al gasolio, quindi è più sicuro nella
gestione
29
ANALISI ENERGETICA ED AMBIENTALEFrom Well to
Wheels CO2 vs Energy
Source Well-to-Wheels Analysis by JRC, Eucar,
Concawe
BTL Biomass to Liquid Fuel GTL Gas to Liquid
Fuel DMEDimethyl Ether
30
Combustion Visualization
Indagini di Combustione
31
Motori Monocilindricicon Accesso Ottico
32
(No Transcript)
33
Emissioni allo Scarico
34
BIO-DIESEL
Emissioni g/kWh Gasolio 100 RME
CO 2.5 1.9
HC 0.6 0.5
NOx 17.9 19.6
Particolato 0.8 0.5
35
EFFETTI SUL MOTORE DEL BIO-DIESEL
36
Depositi carboniosi
37
Depositi carboniosi
38
CONCLUSIONI
LRME ha emissioni di HC, CO e particolato (PM)
più basse
LRME produce un particolato con una maggiore
frazione di composti volatili e minore dry
soot. Questo è favorevole a un post trattamento
ossidante con catalizzatore
Il maggiore contenuto di ossigeno, nella molecola
del biocombustibile, è causa di maggiori
emissioni di NOx
39
Grazie per lAttenzione
