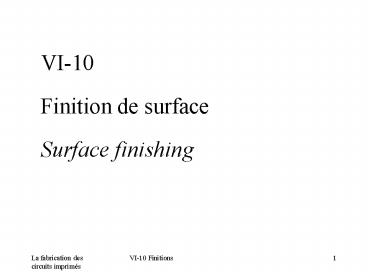

VI-10Finition de surfaceSurface finishing
2
Sommaire Outlook

• But
• Étamage par refusion
• Métallisation sélective
• Étamage sélectif H.A.L.
• Finition nickel or
• Dorure électrolytique
• Vernis dépargne soudure
• Marquage

• Aim
• Reflow tinning
• Selective plating
• Tinning H.A.L.
• Nickel gold finish
• Gold plating
• Solder mask
• Screen printing

3
But Aim

• Assurer une bonne brasabilité des composants
• Prévenir de l oxydation du cuivre
• Protéger le CI contre les agressions mécaniques
  ou chimiques
• Maintenir un bon isolement des conducteurs

• To ensure a good solderability of the component
• Prevent from oxidization
• Prevent from mecanical and chemical damage
• To maintain a good insulation between signal
  traces

4
Étamage par refusionReflow tinning
5
Étamage par refusionReflow tinning
6
Diagramme de l alliage SnPb SnPb Alloy Diagram
Donné pour exemple, le plomb est interdit
aujourdhui
Température (C) Temperature (C)
7
Refusion alliage Alloy reflow
Gamme opératoire
Flow of operation
Étuvage Drying
Fluxage Fluxing
Refroidissement Cooling
Préchauffage Pre-heating
Lavage Cleaning
Désoxydation Deoxidization
Décontamination Decontamination
Refusion Reflow
Lavage Cleaning
8
Refusion SnPb SnPb reflow

• Procédé
• Système à chauffage infra-rouge
• Système à bain d huile

• Process
• Infrared heating system
• Hot oil bath system

9
Métallisation SelectiveSelective Plating
Principe Métalliser uniquement les zones de
brasage (pastilles et plages daccueil)
Principle Only plating solder zone (pads and
lands)
10
Métallisation SelectiveSelective Plating
Gamme générale Main flow of
operation
11
Métallisation SelectiveSelective Plating

• Procédés de métallisation
• Etamage HAL
• Nickel-Or chimique
• Argent passivé
• Nickel-Or électrolytique

• Process of plating
• HAL tinning
• Electroless Nickel/Gold
• passivated silver
• Electroplated Nickel/gold

12
Etamage  HAL Hot Air Leveling tinning
Chargement Loading
Fluxage Fluxing
Panneau PCB
Alliage
Flux
Flux
Alliage
13
Etamage  HAL Hot Air Leveling tinning
Transfert Transfer
Etamage Tinning
Flux
Alliage
Flux
Alliage
14
Etamage  HAL Hot Air Leveling tinning
Déchargement Unloading
Nivelage Leveling
Air chaud Hot Air
SnPb
SnPb
Flux
Flux
15
Nickel/0r chimiqueElectroless Nickel/Gold
Gamme opératoire
Flow of operation
Préparation Cleaner
Nickelage (10µm) (10 µm)Nickel
Micro gravure Microetch
Dorure (0,15µm) Immersion gold
Activateur Activator
16
Vernis d épargne soudureSolder mask

• Process
• Prevent from mecanical and chemical damageTo
  maintain a good insulation between signal traces
• Prevent from  solder bridge  during soldering
  of components

• But
• Protéger le cuivre des agressions chimiques ou
  mécaniques
• Maintenir un bon isolement des conducteurs
• Éviter la formation de ponts de soudure pendant
  le brasage des composants

17
Vernis d épargne soudureSolder mask

• Procédés
• Impression directe par sérigraphie
• Procédé par vernis photo-imageable
• -durcissement thermique
• - durcissement UV

• Process
• Direct screen printing
• Photosensitive solder resist process
• - thermal curing
• -UV curing

18
Enduction des vernis photosensiblesPhotosensitive
Solder Mask Coating

• Procédés
• Application par sérigraphie horizontale ou
  verticale ( à plat  )
• Application au rideau

• Process
• Horizontal or vertical screen printing
• Curtain coating

19
MarquageMarking

• Procédés
• Impression directe par sérigraphie
• Encres à une ou deux composantes
• durcissement thermique ou UV

• Process
• Direct screen printing
• 1 or 2 pack inks
• thermal or UV curing
