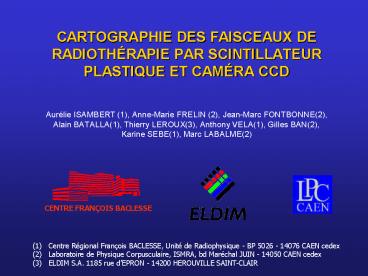

CARTOGRAPHIE DES FAISCEAUX DE RADIOTHÉRAPIE PAR
SCINTILLATEUR PLASTIQUE ET CAMÉRA CCD

• Aurélie ISAMBERT (1), Anne-Marie FRELIN (2),
  Jean-Marc FONTBONNE(2), Alain BATALLA(1), Thierry
  LEROUX(3), Anthony VELA(1), Gilles BAN(2), Karine
  SEBE(1), Marc LABALME(2)

(1) Centre Régional François BACLESSE, Unité de
Radiophysique - BP 5026 - 14076 CAEN cedex (2)
Laboratoire de Physique Corpusculaire, ISMRA, bd
Maréchal JUIN - 14050 CAEN cedex (3) ELDIM S.A.
1185 rue dEPRON - 14200 HEROUVILLE SAINT-CLAIR
2
La radiothérapie

• Traitement des tumeurs cancéreuses par faisceaux
  de photons ou électrons haute énergie

Accélérateur linéaire
Vue éclatée de la tête dirradiation
3
La radiothérapie

• Effets biologiques des rayonnements ionisants
• effet direct cassure de lADN
• effet indirect radiolyse de leau
• radicaux libres très réactifs

• Capacité de réparation des cellules normales gt
  cellules tumorales
• Effet différentiel sur lequel se base la
  radiothérapie

4
La radiothérapie

• BUT
• Délivrer une dose (énergie par unité de masse)
  homogène et suffisante à la tumeur
• Protéger les organes à risque

• PLANIFICATION individualisée du traitement
• Deux types de données nécessaires
• les données patients (images scanner)
• les caractéristiques du faisceau
• Dépôt de lénergie en profondeur,
• Profils des dépôts dénergie,
• Facteur de transmission des modificateurs de
  faisceaux...

5
Données patients différentes modalités
dimagerie

• Précision indispensable sur la délimitation des
  volumes dintérêt

Image fonctionnelle médecine nucléaire TEP
images M. RICARD, IGR
Image morphologique IRM
Image morphologique Tomodensitométrie (scanner RX)
6
Contourage des volumes dintérêt
7
Balistique - calcul de la dose
Balistique
Calcul de la dose
8
Caractéristiques des faisceaux grandeurs de
base

• Isodoses du dépôt dénergie dans le milieu en
  fonction de lépaisseur de milieu traversé

Surface dentrée
Profondeur (cm)
PHOTONS
9
Caractéristiques des faisceaux grandeurs de
base
0
Surface dentrée
Profondeur (cm)
20
ELECTRONS
10
Caractéristiques des faisceaux matériel de
mesure
Chambre d ionisation
Cuve à eau
11
Limitation des systèmes de mesure actuels

• Cuve à eau chambre dionisation
• Difficulté de mise en place
• Temps dacquisition mesures ponctuelles
• Pas déquivalence eau de la chambre dionisation

12
But de létude

• Utiliser les potentialités du scintillateur
  ponctuel (A-M Frelin) pour faire la cartographie
  des dépôts dénergie en 3D
• acquisition simplifiée des caractéristiques des
  faisceaux (Contrôle Qualité)
• validation de plans de traitement complexes.

13
Intérêt des scintillateurs plastiques

• Équivalence à leau ( tissus)
• Peu de dépendance en énergie (dans la gamme des
  hautes énergies)
• Intensité de la scintillation proportionnelle au
  débit de dose
• Lecture directe
• Composant passif ni alimentation ni
  haute-tension
• Insensible aux variations de T et de pression
• Pas de problèmes détanchéité
• Usinage facile et coût réduit
• Robustesse

14
Limitations

• Équivalence à leau dégradée dans les basses
  énergies (variation du coefficient massique
  dabsorption)
• Sensibilité (rapport signal sur bruit)
• Effet Cerenkov

15
Principe du détecteur ponctuel

• Scintillateur plastique Fibre optique
  photodiodes
• OU
• Scintillateur plastique Fibre optique caméra
  CCD

16
Du détecteur ponctuel à la cartographie 3D
acquisition du dépôt de dose par balayage
Scintillateur
Caméra CCD
Cubes équivalents tissus
17
Détecteur 3D
Cubes de polystyrène transparent
plaque de scintillateur
(vue éclatée)
18
Détecteur 3D
Vue de dessus
19
Détecteur 3D
Objectif de la caméra porte-filtres
20
Premiers résultats
Faisceau de photons 15 MV

• Plan transverse
• Données brutes
• Scintillation Cerenkov

source
Brique plombée
Dose normalisée
21
Premiers résultats
Faisceau délectrons 15 MeV

• Plan transverse
• Données brutes
• Scintillation Cerenkov

source
Dose normalisée
22
Étalonnage (1 / 2)

• Perturbation du signal de scintillation par effet
  Cerenkov étalonnage nécessaire pour remonter à
  la dose
• La quantité de lumière globale est fonction de
• la dose déposée
• lintensité de leffet Cerenkov
• Relation linéaire entre les 2 composantes du
  signal et la dose

D a . B b . R
a, b coefficients de linéarité liés aux
quantités de lumière dans le bleu (B) et le rouge
(R) respectivement
23
Étalonnage (2 / 2)
D1 a . B1 b. R1
D2 a . B2 b . R2
Détermination de a et b
D a. B b. R
24
Données corrigées
Faisceau de photons 15 MV

• Plan transverse
• Conversion en dose

Dose normalisée
25
Données corrigées
Faisceau délectrons 15 MeV

• Plan transverse
• Conversion en dose

Dose normalisée
26
Données corrigées
Faisceau délectrons 15 MeV
Même image obtenue avec un film radiologique
27
Détecteur 3D
Motorisation déplacement du dispositif pour
cartographie 3D
28
Détection 3D
Données corrigées - Faisceau de photons 15 MV

• Plans transverses
• Conversion en dose

29
Reconstruction plan frontal
Données corrigées - Faisceau délectrons 15 MeV

• Plan frontal
• Conversion en dose

30
Conclusion (1 / 2)

• Limitations
• Rapport S / B faible (scintillateur)
• Phénomènes optiques
• Améliorer le blindage de la caméra (sensibilité
  au rayonnement diffusé)

31
Conclusion (2 / 2)

• Caractéristiques attendues
• Résolution spatiale inframillimétrique dans les
  plans transverses (0,43 x 0,87 mm2)
• Résolution spatiale dans les plans sagittaux et
  frontaux dépend du nombre de plans de mesure (1
  plan tous les mm)
• Temps de mesure 10 s par plan (mais 1 s par
  plan est envisageable)
• Outils
• Reconstruction 3D
• Analyse des rendements et des profils
• Comparaison avec le calcul (Système de
  planification de traitement codes de Monte
  Carlo)
