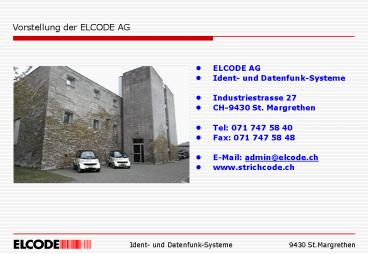

Vorstellung der ELCODE AG

• ELCODE AG
• Ident- und Datenfunk-Systeme
• Industriestrasse 27
• CH-9430 St. Margrethen
• Tel [phone]
• Fax [phone]
• E-Mail admin_at_elcode.ch
• www.strichcode.ch

2
Werdegang der ELCODE AG

• 1983 Gründung des ELCODE Ing. Büros Jacob
  Inauen
• 1990 Umwandlung zur AG
• 1990 Übernahme der Generalvertretung der DENSO
  Strichcode-Lesegeräte
• 1998 Erste DENSO-Geräte, welche zusätzlich zum
  Strichcode auch 2D-Code lesen können, werden
  eingeführt.
• 2000 Erste DENSO-Geräte mit Datenfunk-Option
  werden in Betrieb genommen.
• 2005 Autorisierung zur offiziellen DENSO
  Service- und Reparaturstelle
• Momentan 7 Mitarbeiter

3
Tätigkeitsgebiete der ELCODE AG

• Vertrieb über Software- und Systemhäuser
• Umfangreiche Software-Bibliothek für die mobilen
  Strichcode-Terminals BHT von DENSO, BHT Barcode
  Handy Terminal
• Kundenspezifische Anpassungen der zahlreichen
  BHT-Standard-Lösungen sind kostengünstig möglich.
• Beratung im Bereich Strichcode-Technik und
  Datenfunk
• Unterstützung bei der Inbetriebnahme und bei der
  Schulung
• Vermietung von BHTs, meistens zur Inventur
• Service und Wartung der DENSO ID-Produkte
• Strichcode- Bestellsysteme gehören zu unseren
  Spezialitäten (Aussendienst, Kunde zu Grossist,
  Filiale zur Zentrale)

4
DENSO, ein Unternehmen der TOYOTA-Gruppe

• Grösster Japanischer Autoelektronik-Hersteller
• Vor 1980 wurde für das berühmte Kanban-Projekt
  von TOYOTA der erste CCD-Strichcodeleser
  (Kamera-Technologie) entwickelt.
• 1989 kam das erste mobile Gerät (BHT-1) mit
  integriertem CCD-Strichcodeleser auf den Markt.
• Weil die CCD-Technik keine bewegten Teile
  benötigt und weil TOYOTA für Qualität bekannt
  ist, gelten die DENSO-Geräte als die robustesten
  auf dem Markt.

5
Entwicklung der Strichcode-Technik

• Strichcode wurde von Douglas Young im Jahre 1949
  in den USA patentiert.
• Da verschiedene Strichdicken durch einen
  elektronischen Sensor viel
• einfacher erkannt werden können als Klartext,
  sind die Strichcode-
• Leseeigenschaften sehr eindrücklich. Blitzartig
  können Strichcodes auch aus
• grösserer Distanz gelesen werden.

6
Übliche Strichcodenormen

• Code 39, entwickelt von der Firma Intermec im
  Jahre 1974.
• Zahlen, grosse Buchstaben, und einige
  Sonderzeichen können dargestellt werden.
  Variabel in der Länge. Einziger Nachteil, der
  Code benötigt relativ viel Platz, da er nur aus 2
  Strichdicken besteht.
• Beispiele

als Stopzeichen
als Startzeichen
7
Übliche Strichcodenormen

• EAN 8 / EAN 13, 1974 veröffentlicht von der
  Centrale für Coorganisation Gesellschaft zur
  Rationalisierung des Informations-austausches
  zwischen Handel und Industrie (CCG). 8 oder
  13-stellig. 7 oder 12 Nutzziffern und 1
  Prüfziffer. Keine Buchstaben möglich. Wird im
  Handel eingesetzt. Enthält 2-stellige
  Ländererkennung, danach die Mitgliedsnummer bei
  der EAN-Organisation und am Schluss die
  Artikelnummer.
• Beispiele

8
Übliche Strichcodenormen

• Code 128, entwickelt von der Firma Computer
  Identics im Jahre 1981.
• Zahlen, grosse und kleine Buchstaben und
  alle Sonderzeichen
• können dargestellt werden. Variabel in der
  Länge. Er ist der modernste Strichcode.
  Benötigt weniger Platz, da er aus 4 Strich-
  und Abstand-Dicken besteht!
• Beispiele

12 Zeichen im Zeichensatz B
12 Nummern im numerischen Zeichensatz C
9
Übliche Strichcodenormen
EAN 128, 1993 veröffentlicht durch CCG. Die Basis
ist der Code 128, jedoch ist der Dateninhalt
genormt. Frei wählbar sind Informationen wie EAN
13, Chargeninformation, Abpack- und Verfalldatum,
Gewicht, Stückzahl etc. Der Einsatz ist im Handel
und in der Industrie. Beispiel EAN (01) mit
Charge (10) Beispiel EAN (01) mit Verfalldatum
(17)
10
Übliche 2D-Codes

• Data Matrix, entwickelt von International Data
  Matrix, Inc. im Jahre 1989.
• Grosse Datenmengen können auf kleinem
  Raum dargestellt werden.
• Sogar bei Verschmutzung noch lesbar.

11
Leistungsfähigkeit des Data Matrix-Codes

• Ab 89 numerischen Zeichen wird der Code
  aufgeteilt.

Ab 65 alphanumerischen Zeichen wird der Code
aufgeteilt. Man erkennt den maximalen
Verschmutzungsgrad.
12
Übliche 2D-Codes

• QR-Code, entwickelt von DENSO im Jahre
  1994.Grosse Datenmengen können auf kleinstem
  Raum dargestellt werden. Auch bei Verschmutzung
  noch lesbar.

13
Leistungsfähigkeit des QR-Codes

• Nach Definition sind max. 4.3 KByte
  alphanumerische und 7.5 KByte numerische Daten
  darstellbar.
• 7, 15, 25 und 30 Redundanz sind beim
  Druckalgorithmus einstellbar.

7641102350001Pommes Chips Paprika 500
Gramm09.09.2004 55 Zeichen mit 30 Redundanz bei
einer Punktgrösse von 0.25 mm benötigt 10.2 x
10.2 mm.
1234567890098765432101234ARTIKELTEXT123HERSTELLE
R456SERIENNUMMER789 70 Zeichen mit 7 Redundanz
bei einer Punktgrösse von 0.25 mm benötigt 7.5 x
7.5 mm.
14
Leistungsfähigkeit des QR-Codes
450 Zeichen mit 7 Redundanz bei einer
Punktgrösse von 0.25 mm benötigt 17.2 x 17.2 mm.
Bei 30 Redundanz (grosse Verschmutzung möglich)
und gleicher Auflösung sind auf 17.2 mm x 17.2 mm
190 Zeichen darstellbar.
15
HC-36 CCD-Strichcodeleser für Retail

• Schnittstellen
• RS232, USB, Tastatureinschleifung
• Normaler Typ liest alle üblichen Strichcodetypen
  von 0 cm bis 10 cm.
• Distanztyp liest von 2 cm bis 25 cm.
• Parameter mittels Strichcodemenü verstellbar
• Lesequittierung mittels Piepston und Lämpchen
• Preisgünstiges Modell

16
GT-10 Industrieller CCD-Strichcodeleser

• Schnittstellen RS232, USB, Tastatur-einschleifung
  und Bluetooth-Funkstrecke
• Liest alle üblichen Strichcodetypen von 2 cm bis
  30 cm.
• Q-Modell liest Strichcode und 2D-Code.
• Parameter mittels PC-Programm oder mittels
  Strichcodemenü verstellbar
• Lesequittierung mittels Piepston, Lämpchen und
  Vibration
• Speziell robustes und spritzwasserfestes Modell
• Bluetooth-Modell ermöglicht mehr
  Bewegungsfreiheit, da das Kabel durch eine
  Funkstrecke ersetzt wird.

17
BHT-200 mobiles Strichcode-Terminal

• Touch-Screen und Windows CE.net 4.2
• Integrierte CCD-Kamera liest alle üblichen
  Strichcodetypen von 5 cm bis 80 cm.
• Q-Modell liest Strichcode und 2D-Code.
• Lesequittierung mittels Piepston, Lämpchen und
  Vibration
• Mittels PC und Microsoft-Tools frei
  programmierbar
• Datenübertragung optisch, über Leitung oder IEEE
  802.11b Datenfunk
• Funkverbindung zum Host mittels Telnet-Emulation,
  Browser, Remote Desktop Connection, Citrix oder
  TCP-IP-Sequenzen
• Pistolengriff als Option ermöglicht
  ergonomischeres Bedienen und dank zweitem Akku
  eine doppelte Betriebszeit.

18
BHT-300 universelles mobiles Strichcode-Terminal

• Integrierte CCD-Kamera liest alle üblichen
  Strichcodetypen von 0 bis 25 cm.
• Q-Modell liest Strichcode und 2D-Code.
• Mittels PC frei programmierbar
• Standard-Software FlexCollect ist
  parametergesteuert, Wareneingang, Warenausgang,
  Inventur und geführtes papierloses
  Kommissionieren um Rüstfehler zu minimieren,
  Chargen- und Serienummer-Erfassungen sind
  aktivierbar.
• Datenübertragung optisch, über Leitung, per
  Bluetooth-Funkstrecke oder IEEE 802.11b Datenfunk
• Funkverbindung an den Host mittels
  Telnet-Emulation oder per TCP-IP-Sequenzen

19
BHT-400 mobiles Strichcode-Terminal

• Touch-Screen und Windows CE.net 5.0
• Integrierte CCD-Kamera liest alle üblichen
  Strichcodetypen.
• Lesequittierung mittels Piepston, Lämpchen und
  Vibration
• Mittels PC und Microsoft-Tools frei
  programmierbar
• Datenübertragung optisch, über Leitung oder IEEE
  802.11b/g Datenfunk
• Funkverbindung zum Host mittels
  Terminal-Emulation, Browser, Remote Desktop
  Connection, Citrix oder TCP-IP-Sequenzen
• Bluetooth Version als Option
• GPRS Version als Option

20

• BHT-8000 kompaktes, mobiles Strichcode-Terminal

• Integrierte CCD-Kamera liest alle üblichen
  Strichcodetypen von 0 cm bis 25 cm.
• Mittels PC frei programmierbar
• Wegen sehr kompakter Bauform auch geeignet fürs
  Mittragen, auch zu empfehlen für Zeit- und
  Leistungserfassung
• Datenübertragung optisch, über Leitung und per
  Bluetooth
• Bluetooth-Koppelung von batteriebetriebenen
  Druckern und von Mobiltelefonen möglich

21
QL220 mobiler, akkubetriebener Zebra Drucker

• Kann über Bluetooth direkt vom BHT-200, BHT-300
  oder BHT-400 angesteuert werden.
• Druckt Strichcode- oder 2D-Code-Etiketten vor Ort
  aus.
• Kann am Gurt mitgetragen werden.

22
Fix angeschlossene Strichcode-Lesegeräte

• anschliessbar über RS232-Schnittstelle,
  USB-Schnittstelle oder Tastatur-Einschleifung
• sehr einfache Inbetriebnahme
• Nachteil die Strichcodes müssen zum Leser
  gebracht werden
• Mit einem speziellen Typ kann das Kabel durch
  eine Bluetooth-Funkstrecke (max. 15m) ersetzt
  werden.
• Es ist auch ein Betrieb als Strichcode-Kamera
  möglich. Der Leser ist ständig eingeschaltet und
  liest die Strichcodes automatisch.

23
Mobile Strichcode-Terminals im Batch-Betrieb

• Batch stapelmässige Abarbeitung
• Optische Koppelung
• Wenn nötig werden mittels optischem
  Übertragungsadapter Stammdaten, Zähl- oder
  Rüstlisten etc. vom PC geladen.
• Die im mobilen Terminal durch Strichcode-Lesungen
  und manuellen Eingaben erfassten Daten werden
  ebenfalls in Dateiform mittels optischem
  Übertragungsadapter zum PC geschickt.
• Vorteil überall können Strichcodes gelesen
  werden. Üblicherweise an der Lagergestell-Strichco
  de-Etikette.

24
Mobile Strichcode-Terminals im Batch-Betrieb

• Funkübertragung
• Wenn nötig werden Stammdaten, Zähl- oder
  Rüstlisten etc. vom internen FTP-Server geladen.
• Die im mobilen Terminal durch Strichcode-Lesungen
  und manuellen Eingaben erfassten Daten werden
  ebenfalls in Dateiform mittels WLAN-Funkstrecke
  zum internen FTP-Server geschickt.
• Vorteil überall können Strichcodes gelesen
  werden. Üblicherweise an der Lagergestell-Strichco
  de-Etikette.

25
Mobile Strichcode-Terminals online über
WLAN-Funkstrecke

• Eine Anbindung kann per Telnet- oder
  IBM-Terminal-Emulation erfolgen.
• Noch professioneller ist eine Anbindung mittels
  TCP-IP-Sequenzen. Damit ist bei fehlender
  Funkabdeckung auch ein Notbetrieb im
  Batchverfahren möglich.
• Zur Abklärung der Installationsstellen der
  Ethernet-Funk-Accesspoints macht die ELCODE AG
  eine Funkausmessung.

26
Mobile Strichcode-Terminals mit Windows-CE

• Windows-Systeme können zusätzlich auch mit
  Browser, Remote Desktop Connection oder Citrix
  mit dem Host über WLAN-Funkstrecke verbunden
  sein.
• CE-Geräte verfügen über farbige Touch-Screens.
• Wegen dem grossem Display sind CE-Geräte nicht so
  handlich wie herkömmliche Geräte.
• CE-Geräte sind mit Microsoft-Tools frei
  programmierbar.

27
