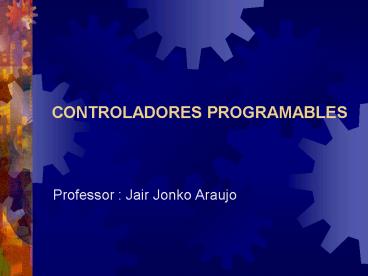

CONTROLADORES PROGRAMABLES

1
CONTROLADORES PROGRAMABLES

• Professor Jair Jonko Araujo

2
Sumario

• Tipos de industrias
• Niveles de Control
• Conceptos SVC, SED, Clasificación de los
  dispositivos
• CLP Histórico, componentes, funcionamiento,
  clasificación, ejemplos

3
Introducción Conceptos Básicos
4
Tipos de Industria

• Manufactura
• producir un bien cualquiera utilizando
  herramientas o máquinas (transformación mecánica
  a través de sucesivas operaciones)
• Proceso
• Conjunto de operaciones/transformaciones
  realizadas sobre un material, con la finalidad de
  variar sus propiedades físicas/químicas.
• Procesos pueden ser contínuos o discontinuos
  (batch).

5
Niveles de control - Funciones
6
Niveles de Control (1)
7
Niveles de Control (2)
8
Niveles de Control (3)
9
Conceptos

• Control es aplicación de una acción pre-planeada
  para que aquello que se considera como objeto de
  control alcance ciertos objetivos (Miyagi,
  1996).
• Sistemas de control
• SVC (sistemas de variables continuas) igualar el
  valor de una variable física (var. de control) a
  un valor de referencia
• SED (Sistema de eventos discretos) ejecución
  de operaciones conforme procedimiento
  prestablecido.

10
Conceptos
Valores de referencia
Dispositivo de Control (SED)
Variables de actuación
Comandos de Control
Comandos de tarea
Procesador de Comandos
Actuador
Objeto de control
Detector
Variables controladas
Estados
11
Conceptos
Sistema de Control SED
Recursos
Operador/ Usuario
Dispositivo de Actuación
Dispositivo de Realización de Control
Dispositivo de Comando
Dispositivo de Monitoreo
Dispositivo de Detección
Dispositivo de Control
Sistema de Control
Productos
12
Conceptos

• Dispositivos de comando (E) botoneras, llaves
  rotativas, etc
• Dispositivos de actuación(S) contactores,
  solenoides(válvulas), servo-motores, etc
• Dispositivos de detección(E) llaves fin de
  curso, potenciómetros, sensores, encoders, etc
• Dispositivos de monitoreo(S) lámparas, bocinas,
  displays, registradores, etc.
• Dispositivos de Realización circuitos
  eléctricos, CLPs, etc.

13
Dispositivos - Ejemplos
14
CLP Controlador Lógico Programable
15
Histórico

• Hasta el final de la década de 60 los sistemas de
  control eran electromecánicos (realizados para
  armarios/cuadros de relés)
• Ocupaban mucho espacio y eran de difícil
  mantenimiento
• Modificaciones en las líneas de producción
  demandaban mucho tiempo y practicamente exigían
  el montage de nuevos cuadros
• En 1968 la GM (USA) lanzó una especificación
  técnica de un nuevo dispositivo de control.

16
Histórico

• Requisitos de especificación
• Fácil programación y mantenimiento
  (reprogramación)
• Alta confiabilidad en el ambiente industrial
  (vibración, calentamiento, polvo, etc.)
• Dimensiones reducidas
• Capacidad de enviar datos a un Sistema Central
• Ser modular (expansible)
• Señales de E/S de 115VCA (2A mínimo salida)

17
Histórico

• En 1969 surgieron los primeros controladores
• Eran muy simples apenas con E/S digitales
• La fácil programación fue una de las claves del
  éxito (basada en ladder)
• A lo largo de la década del 70 fueron siendo
  introducidas nuevas funcionalidades
  (temporización, computación numérica, etc.)
• A partir de la década de 80 las funciones de
  comunicación fueron perfeccionadas

18
Histórico

• Hoy el PLC es un sistema microcontrolador
  (microprocesador) industrial con software y
  hardware adaptado para ambiente industrial
  (especialmente ruído eletromagnético) con muchas
  opciones de programación, con capacidad de operar
  en red en diversos niveles.

19
Componentes
20
Componentes

• CPU
• Microcontrolador de 16/32 bits
• Funciones
• Comunicación entre las partes del PLC
• Control de entradas y salidas
• Ejecución
• Operación de memoria
• Check-ups internos.

21
Componentes

• Memoria
• La memoria es divida en 2 grandes bloques
• Memoria del Sistema
• Programa de Ejecución
• Área de Borrador flags, cálculos, alarmas,
  errores.
• Memoria del Usuario
• Programa del usuario (binario)
• Tabla de Datos Mapa E/S, valor actual y pre-set
  de contadores y temporizadores, variables de
  programa.

22
Componentes

• Módulos de E/S
• Pueden ser Discretos o Analógicos
• Discretos
• Cantidad de Puntos Disponibles
• AC, DC, Relé
• DC Tipo P ou Tipo N
• Salida necesidad de alimentación externa,
  fusibles
• Analógicos
• Número de Canales, Resolución del conversor A/D
• Faja de operación 0-20mA, 4-20mA, 0-5V, 0-10V,
  -5V, -10V, temperatura (termopar - J,E,K ... ,
  termorresistencia PT100, ...)

23
Funcionamiento

• Basado en procesamiento cíclico compuesto, de
  forma simplificada, por 3 etapas visibles al
  usuario
• Adquisición de las entradas
• Procesamiento
• Actualización de Salidas
• Comunicación y Mantenimiento del S.O
• (Carga de módulos, actualización de timers,
  tratamiento de interrupción, etc.)
• X ms para cada 1000 instrucciones

24
Funcionamiento

• Las etapas son distintas e independientes
• El proceso se inicia después que las señales de
  entrada son mostradas
• Durante el proceso las entradas y salidas
  permanecen inalteradas (cualquier alteración de
  las E/S y estados internos solo puede ocurrir
  fuera de este intervalo)
• Durante la actualización de las salidas los
  valores de las entradas permanecen inalterados

25
Funcionamiento
Una entrada debe permanecer accionada, como
mínimo tiempo de varredura de las entradas
tiempo de procesamiento
ALTERNATIVAS
26
Características(ejemplo)
27
Clasificación

• Basada en el número de E/S (no padronizado)
• Nano hasta 50 puntos de E/S
• Micro hasta 250 puntos de E/S
• Mediohasta 1000 puntos de E/S
• Generalmente asociado al aumento del número de
  E/S están asociados aumentos de los recursos de
  programación y disminución de los tiempos de
  respuestas.

28
Ejemplos de Aplicaciones

• máquinas industriales (operadoras, inyectoras de
  plástico, textiles, calzados)
• equipamientos industriales para procesos (
  siderurgia, papel y celulosa, petroquímica,
  química, alimentación, minería, etc)
• equipamientos para control de energia (demanda,
  factor de carga)
• adquisición de datos de supervisión en fábricas,
  edificios
• bancadas de test automático de componentes
  industriales.

29
Ejemplos (modelos)
30
Norma IEC 61131
31
Introducción

• Las herramientas para programación de CLP no
  evoluconarían a la misma velocidad que las
  herramientas para programación de computadores
  pues no presentan (aban)
• Facilidad de uso
• Portabilidad
• Interoperabilidad entre diferentes productos
• Padrones de comunicación
• La norma IEC 61131 busca llenar esta laguna

32
Norma IEC 61131

• Define la sintaxis y el comportamiento del
  lenguage
• Provee un conjunto de lenguages interligados para
  resolver diferentes problemas de control
• Mejora la calidad del software aplicado a través
  de las técnicas de proyecto estructurado,
  encapsulamiento de datos, etc.

33
Norma IEC 61131

• Part 1 General Overview, definitions
• Part 2 Hardware, I/O Signals, safety
  requeriments, environment
• Part 3 Programming Languages
• Part 4 User Guidelines
• Part 5 Messaging Service Specification

34
Norma IEC 61131 parte 3 Principales
características

• Programación estructurada y lenguage de alto
  nivel para construcción de grandes programas
• Conjunto padronizado de instrucciones (en inglés)
• Programación Simbólica
• Gran variedad de tipos de datos padronizados
• Funciones reutilizables pueden ser creadas
• Conjunto de funciones matemáticas padronizadas
  disponibles (trigronométricas, logaritmos, etc.)

35
La estrutura de la Norma IEC 61131-3
Elementos Comunes
Lenguages de Programación
36
La estructura de la Norma IEC 61131-3
Elementos Comunes
Lenguages de Programación
37
IEC 61131-3 Elementos Comunes
38
IEC 61131-3 Elementos Comunes
39
Variables y Tipos de Datos

• Históricamente
• Referencia a una posición física de memoria
• Referencia a una entrada física

40
Variables y Tipos de Datos

• Sensor_Temperatura_1 Integer
• Representación simbólica
• Área propia para mapeo de I/O
• Código independente de hardware
• Altamente transparente y comprensible
• Menos errores

41
Variables y Tipos de Datos
42
Representación de las Variables
43
IEC 61131-3 Elementos Comunes
44
IEC 61131-3 Modelo de Software
Configuración
Función de Comunicación
45
IEC 61131-3 Modelo de Software
Configuración
Recurso
Recurso
Función de Comunicación
46
IEC 61131-3 Modelo de Software
Configuración
Recurso
Recurso
Task
Task (Tarea)
Task
Task
un mecanismo de escalonamiento que ejecuta
Programs o function blocks periódicamente o en
respuesta a un evento (cambio de estado de alguna
variable booleana), permitiendo la ejecución de
programas en diferentes tareas con objetivo de
optimizar el uso de recurso del controlador
Função de Comunicação
47
IEC 61131-3 Modelo de Software

• Tipos de Tareas (Task )
• No preemptiva siempre completa su procesamiento
• Preemptiva puede ser interrumpida por otra de
  mayor prioridad
• Cualquiera puede ser activada cíclicamente, por
  tiempo o por evento)
• Cada tarea se puede atribuir un período de
  ejecución y una prioridad
• un Program o function block quedará aguardando su
  ejecución hasta que sea asociado a una
  determinada Tarea y esta sea activada por una
  ejecución periódica o por un determinado evento

48
IEC 61131-3 Elementos Comunes
49
IEC 61131-3 Modelo de Software
Configuración
Recurso
Recurso
Task
Task
Task
Task
Program
Program
Program (Programa)
Program
Função de Comunicação
50
IEC 61131-3 Modelo de Software

• Programs ( Programas)
• pueden contener variables de acceso, las cuales
  permiten el acceso remoto por los servicios de
  comunicación.
• pueden contener instancias de bloques
  funcionales, mas no de otros programas, (no
  pueden ser aninhados)
• as instâncias de blocos funcionais de um programa
  podem ser executadas por diferentes tarefas de
  controle.

51
IEC 61131-3 Modelo de Software

• Programs ( Programas)
• podem ser declarados somente no nível do recurso.
• podem conter declarações de variáveis de
  endereçamento direto (endereçamento direto de
  pontos de E/S.
• podem conter declarações de variáveis globais, as
  quais podem ser acessíveis pelos Function Blocks
  através do uso de variáveis externas.

52
IEC 61131-3 Modelo de Software
Configuração
Recurso
Recurso
Tarefa
Tarefa
Tarefa
Tarefa
Programa
Programa
Variáveis globais e diretas
Caminho de acesso
Função de Comunicação
Todo o mapeamento de memória pode ser acessado
pelo gerenciador global de variáveis
53
IEC 61131-3 Modelo de Software

• Functions Blocks (Blocos de Funções)
• podem ser utilizados para a criação de elementos
  de software totalmente reutilizáveis, desde a
  criação de outros Function Blocks mais simples,
  até Programs complexos.
• possuem um conjunto de dados, os quais podem ser
  alterados por um algoritmo interno (algoritmos
  dados)
• podem ser escritos em qualquer linguagem

54
IEC 61131-3 Modelo de Software

• Functions Blocks (Blocos de Funções)
• Os dados possuem persistência (estados internos
  que são mantidos entre uma execução e outra)
• podem ser utilizados para a criação de outros
  Function Blocks (blocos derivados), aumentando
  ainda mais a capacidade de reutilização do
  software.

55
Functions Blocks (Blocos de Funções)

• Blocos de Função padrões
• Biestáveis SR, RS, SEMA
• Detecção de Borda R_TRIG, F_TRIG
• Contadores CTU, CTD, CTUD
• Temporizadores TP, TON, TOF, RTC
• Blocos de Função fornecidos adicionalmente pelo
  fabricante
• Blocos de Função definidos pelo usuário
• Todos FBs são altamente reutilizáveis no mesmo
  programa, diferentes programas ou projetos

56
Exemplo de Function Block adicional (ATOS)
57
Exemplo de Function Block construído pelo usuário
Hysterisis
REAL
XIN1
BOOL
Q
XIN2
REAL
EPS
REAL
58
IEC 61131-3 Modelo de Software

• Functions (Funções)
• são elementos de software que não aparecem no
  modelo de software, porém podem ser reutilizados
• não possuem persistência, existindo apenas em
  tempo de execução, assim como subrotinas (não
  armazenam dados)
• não possuem estados internos, ou seja, sempre
  produzem o mesmo resultado para o mesmo conjunto
  de entradas
• podem ter apenas uma saída
• podem ser escritas em qualquer linguagem

59
Functions (Funções)

• Funções padrões
• Bit ADD, OR, XOR, NOT SHL, SHR, ROL, ROR
• Numéricas ADD, SUB, MULT, DIV, MOD, EXPT, ABS,
  SQRT, LN, LOG, EXP, SIN, COS, TAN, ASIN, ACOS,
  ATAN
• Conversão de tipo
• Seleção SEL, MIM, MAX, LIMIT, MUX
• Cadeias de Caracteres LEN, LEFT,RIGHT, MID,
  CONCAT, INSERT, DELETE, REPLACE, FIND

60
Functions (Funções)

• Exemplo de funções definidas pelo usuário
• FUNCTION SIMPLE_FUN REAL
• VAR_INPUT
• A, B REAL
• C REAL 1.0
• END_VAR
• SIMPLE_FUN AB/C
• END FUNCTION

61
Tarefas e POUS
62
Ir para arquivo de help da ATOS
63
IEC 61131-3 x PLC convencional
Configuração
Recurso
Recurso
Tarefa
Tarefa
Tarefa
Tarefa
Programa
Programa
Variáveis globais e diretas
Caminho de acesso
Função de Comunicação
64
PLC convencional x IEC 61131-3
Tarefa 1
Temporizada
Loop Infinito
Recurso
Tarefa 2
Tarefas
Evento
Tarefa 3
Programa
Evento
Tarefa 4
Temporizada
65
Vantagens das POUs

• Crie suas próprias bibliotecas de FBs (por tipo
  de aplicação)
• FBs são testados e documentados
• Faça bibliotecas acessíveis em todo o mundo
• Reutilize o máximo possível
• Mude da programação para a criação de redes de
  FBs
• Economize 40 no próximo projeto

66
A estrutura da Norma IEC 61131-3
Elementos Comuns
Linguagens de Programação
67
Linguagens de Programação IEC 61131 parte 3

• Definição de Cinco Linguagens Interligadas
• Sintaxe e Semântica de 2 linguagens textuais e 2
  gráficas
• Instruction List (IL)
• Structered Text (ST)
• Ladder Diagram (LD)
• Function Block Diagram (FBD)
• Linguagem para estruturação da Programação
• Sequential Function Chart (SFC)

68
Linguagens Tradicionais

• Ladder Diagram (LD)
• Function Block Diagram (FBD)

69
Linguagens Tradicionais

• Instruction List (IL)

70
Linguagens Novas

• Structered Text (ST)
• Linguagem estruturada de alto nível
• Sintaxe semelhante ao Pascal
• Permitido o uso de declarações complexas e
  instruções aninhadas
• Suporte para
• Laços de controle (REPEAT-UNTIL WHILE-DO)
• Execução condicional (IF-THEN-ELSE CASE)
• Funções (SQRT(), SIN())

71
Linguagens Novas

• Sequential Function Chart (SFC)
• Técnica gráfica muito poderosa para descrever o
  comportamento seqüencial de um programa de
  controle
• Usado para particionar um problema de controle
• Mostra uma visão geral, desejável para um rápido
  diagnóstico

72
Processo de Fermentação
Como criar um programa de controle de forma
estruturada?
73
Passo 1 Identificação das interfaces externas
do sistema

• Sinais de Entrada (sensores)
• sensor de temperatura
• sensor de PH
• posições das válvulas
• velocidade motor
• Sinais de Saída (atuadores)
• válvulas
• motor
• aquecedor

74
Passo 2 Definição dos principais sinais entre o
Sistema e o restante do processo

• Neste exemplo não existe nenhum acoplamento do
  processo, mas poderia existir, do tipo
• acoplamento com os vasos com líquidos
  principais
• acoplamento com o sistema de transporte /
  estação de enchimento após o dreno

75
Passo 3 Definição de todas as interações com o
Operador, intervenções e dados de supervisão

• Para o operador foram definidos
• um botão Liga
• um botão Desliga
• uma entrada Duracao
• Agora estão definidas todas as interfaces

76
Passo 4 Quebrar o problema de cima para baixo
em partições lógicas (funcionalidades)

• SequenciaPrinc enchimento, aquecimento,
  agitação, fermentação, descarga, limpeza.
• ControleValvulas comando das vávulas para
  encher e esvaziar o vaso
• ControleTemp controle de temperatura
• ControleAgitador controle do motor do agitador
  (velocidade)
• ControlepH controle de pH

77
Passo 5 Definição das POUs necessárias(Programa
s e Blocos de Função)

• Usando as definições anteriores e
• Representando na linguagem gráfica de programação
  Diagrama de Blocos de Função temos

78
Programa de Controle da Fermentação

79

Seqüência principal (MainSequence) em SFC
Apresenta os principais estados do processo
S1
Inicialização
S2
Enchimento
Os Blocos de Ação e as Transições podem ser
programados em qualquer uma das quatro Linguagens
de Programação IEC
S3

Aquecimento
S4

Fermentação
S5
Descarga
S6
Limpeza
80
Passo 6 Definição dos tempos do ciclo de
scanpara as diferentes partes da aplicação

• Neste exemplo temos apenas um ciclo em modo
  contínuo
• O tempo restante pode ser usado por outros ciclos
  para
• . o sistema de enchimento / transporte
• verificação de limites e condições de erro (em
  uma seqüência paralela)

81
Passo 7 Configuração do Sistema Definição dos
Recursos, Tarefas e conexão do programa com o
I/O físico

• Depende do sistema utilizado
• Inclui o mapeamento do I/O físico com os símbolos
  usados
• Mapeamento dos recursos (leia CPUs do sistema)
• Definição dos ciclos de scan e eventos (vide
  Passo 6)
