C

1

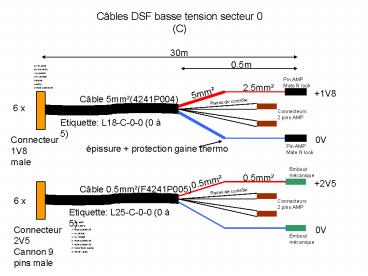

• Câbles DSF basse tension secteur 0
• (C)

30m
0.5m
A10V, NOIR A21V8, BLEU 1S-, BLANC 2S,
ROUGE 3BLANC 4BLEU 5 NON CONNECTE
Pin AMP Mate N look
2.5mm²
1V8
5mm²
Câble 5mm²(4241P004)
Paires de contrôle
6 x
Connecteurs 2 pins AMP
Etiquette L18-C-0-0 (0 à 5)
Connecteur 1V8 male
0V
épissure protection gaine thermo
Pin AMP Mate N look
Embout mécanique
0.5mm²
0.5mm²
2V5
Câble 0.5mm²(F4241P005)
Paires de contrôle
6 x
Connecteurs 2 pins AMP
Etiquette L25-C-0-0 (0 à 5)
1 0V, NOIR 2 2V5, BLEU 3 NON CONNECTE 4
S-, BLANC 5 S, ROUGE 6 NON CONNECTE 7 NON
CONNECTE 8 COM TEMP, BLANC 9 TEMP , BLEU
0V
Connecteur 2V5 Cannon 9 pins male
Embout mécanique
2
Câbles DSF basse tension secteur 0 (A)
30m
0.5m
A10V, NOIR A21V8, BLEU 1S-, BLANC 2S,
ROUGE 3BLANC 4BLEU 5 NON CONNECTE
Pin AMP Mate N look
2.5mm²
1V8
5mm²
Câble 5mm²(4241P004)
Paires de contrôle
6 x
Connecteurs 2 pins AMP
Etiquette L18-A-0-0 (0 à 5)
Connecteur 1V8 male
0V
épissure protection gaine thermo
Pin AMP Mate N look
Embout mécanique
0.5mm²
0.5mm²
2V5
Câble 0.5mm²(F4241P005)
Paires de contrôle
6 x
Connecteurs 2 pins AMP
Etiquette L25-A-0-0 (0 à 5)
1 0V, NOIR 2 2V5, BLEU 3 NON CONNECTE 4
S-, BLANC 5 S, ROUGE 6 NON CONNECTE 7 NON
CONNECTE 8 COM TEMP, BLANC 9 TEMP , BLEU
0V
Connecteur 2V5 Cannon 9 pins male
Embout mécanique
3
Câbles DSF Haute tension secteur 0
CH11 CH10 CH09 CH08 CH07 CH06 CH05 CH04 CH03 CH02
CH01 CH00
12 x coax (F8204P009)
Connecteur Cannon 37p male
Etiquette HV-A-0
1x
37 pins CANNON CH0 ET CH1 PIN 3 CH0 ET CH1- PIN
4 CH2 ET CH3 PIN 24 CH2 ET CH3- PIN 25 CH4 ET
CH5 PIN 8 CH4 ET CH5- PIN 9 CH6 ET CH7 PIN
29 CH6 ET CH7- PIN 30 CH8 ET CH9 PIN 13 CH8 ET
CH9- PIN 14 CH10 ET CH11 PIN 34 CH10 ET CH11-
PIN 35 pont entre pin 1 et 20
Circuit EDA-00852-V2
30m
CH11 CH10 CH09 CH08 CH07 CH06 CH05 CH04 CH03 CH02
CH01 CH00
12 x coax (F8204P009)
Connecteur Cannon 37p male
Etiquette HV-C-0
1x
Circuit EDA-00852-V2
30m
4
Câbles DSF Haute tension secteur 1
CH11 CH10 CH09 CH08 CH07 CH06 CH05 CH04 CH03 CH02
CH01 CH00
12 x coax (F8204P009)
Connecteur Cannon 37p male
Etiquette HV-A-1
1x
37 pins CANNON CH0 ET CH1 PIN 3 CH0 ET CH1- PIN
4 CH2 ET CH3 PIN 24 CH2 ET CH3- PIN 25 CH4 ET
CH5 PIN 8 CH4 ET CH5- PIN 9 CH6 ET CH7 PIN
29 CH6 ET CH7- PIN 30 CH8 ET CH9 PIN 13 CH8 ET
CH9- PIN 14 CH10 ET CH11 PIN 34 CH10 ET CH11-
PIN 35 pont entre pin 1 et 20
Circuit EDA-00852-V2
30m
CH11 CH10 CH09 CH08 CH07 CH06 CH05 CH04 CH03 CH02
CH01 CH00
12 x coax (F8204P009)
Connecteur Cannon 37p male
Etiquette HV-C-1
1x
Circuit EDA-00852-V2
30m
5
Câbles DSF basse tension 1V8 secteur 2 coté C
Câble 5mm²
6 X
female
male
Etiquette L18-C-2-0 (0 à 5)
20m
Câble 2.5mm²
6 X
female
male
Etiquette L18-C-2-0 (0 à 5)
6m
2.5mm²
1V8
Câble 2.5mm²
Paires de contrôle
6 X
Connecteurs 2 pins AMP
male
Etiquette L18-C-2-0 (0 à 5)
0V
Pin AMP Mate N look
4.5m
6
Câbles DSF basse tension 2V5 secteur 2 coté C
Câble 0.5mm²
male
female
Etiquette L25-C-2-0 (0 à 5)
20m
Câble 0.5mm²
male
female
Etiquette L25-C-2-0 (0 à 5)
6m
Embout mécanique
0.5mm²
0.5mm²
2V5
Câble 0.5mm²
Paires de contrôle
Connecteurs 2 pins AMP
male
Etiquette L25-C-2-0 (0 à 5)
0V
Connecteur 2V5 Cannon 9 pins males
Embout mécanique
4.5m
7
Câbles DSF basse tension 1V8 secteur 2 coté A
Câble 5mm²
6 X
female
male
Etiquette L18-A-2-0 (0 à 5)
26m
2.5mm²
1V8
Câble 2.5mm²
Paires de contrôle
6 X
Connecteurs 2 pins AMP
male
Etiquette L18-A-2-0 (0 à 5)
0V
Pin AMP Mate N look
4.5m
8
Câbles DSF basse tension 2V5 secteur 2 coté A
Câble 0.5mm²
male
female
Etiquette L25-A-2-0 (0 à 5)
26m
Embout mécanique
0.5mm²
0.5mm²
2V5
Câble 0.5mm²
Paires de contrôle
Connecteurs 2 pins AMP
male
Etiquette L25-A-2-0 (0 à 5)
0V
Connecteur 2V5 Cannon 9 pins males
Embout mécanique
4.5m
9
Câbles DSF Haute tension secteur 2 (coté RB24)
37 PINS CANNON CH0 ET CH1 PIN 3 CH0 ET CH1- PIN
4 CH2 ET CH3 PIN 24 CH2 ET CH3- PIN 25 CH4 ET
CH5 PIN 8 CH4 ET CH5- PIN 9 CH6 ET CH7 PIN
29 CH6 ET CH7- PIN 30 CH8 ET CH9 PIN 13 CH8 ET
CH9- PIN 14 CH10 ET CH11 PIN 34 CH10 ET CH11-
PIN 35 pont entre pin 1 et 20
CANNON 25 FEMALE
CANNON 37 MALE
12 x coax (F8204P009)
Etiquette HV-A-2
1 x
20m
CANNON 25 FEMALE
CANNON 25 MALE
12 x coax (F8204P009)
Etiquette HV-A-2
1 x
6m
25 PINS CANNON CH0 PIN1, 14- CH1 PIN2, 15- CH2
PIN3, 16- CH3 PIN4, 17- CH4 PIN5, 18- CH5
PIN6, 19- CH6 PIN7, 20- CH7 PIN8, 21- CH8
PIN9, 22- CH9 PIN10, 23- CH10 PIN11, 24- CH11
PIN12, 25-
CANNON 25 MALE
CH0 CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11
12 x coax (F8204P009)
Etiquette HV-A-2
1 x
4m
10
Câbles DSF Haute tension secteur 2 (coté RB26)
37 PINS CANNON CH0 ET CH1 PIN 3 CH0 ET CH1- PIN
4 CH2 ET CH3 PIN 24 CH2 ET CH3- PIN 25 CH4 ET
CH5 PIN 8 CH4 ET CH5- PIN 9 CH6 ET CH7 PIN
29 CH6 ET CH7- PIN 30 CH8 ET CH9 PIN 13 CH8 ET
CH9- PIN 14 CH10 ET CH11 PIN 34 CH10 ET CH11-
PIN 35 pont entre pin 1 et 20
CANNON 25 FEMALE
CANNON 37 MALE
12 x coax (F8204P009)
Etiquette HV-C-2
1 x
26m
CONNECTEUR 25 PINS CANNON CH0 PIN1, 14- CH1
PIN2, 15- CH2 PIN3, 16- CH3 PIN4, 17- CH4
PIN5, 18- CH5 PIN6, 19- CH6 PIN7, 20- CH7
PIN8, 21- CH8 PIN9, 22- CH9 PIN10, 23- CH10
PIN11, 24- CH11 PIN12, 25-
CANNON 25 MALE
CH11 CH10 CH09 CH08 CH07 CH06 CH05 CH04 CH03 CH02
CH01 CH00
12 x coax (F8204P009)
Etiquette HV-C-2
1 x
4m
