Data Warehouse mit Visual FoxPro

1

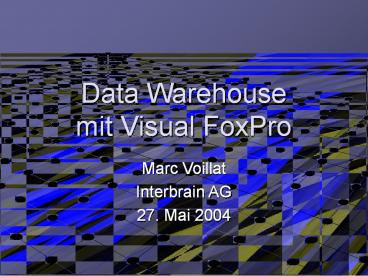

Data Warehousemit Visual FoxPro

• Marc Voillat
• Interbrain AG
• 27. Mai 2004

2
Übersicht

• Theorie
• Interbrain AG und das Projekt Sportamt ZH
• Grundlegendes zum Data Warehouse
• SQL Server Analysis Services oder Contour Cube?
• Praxis Contour Cube
• Demo anhand der mitgelieferten Beispielapplikation

• Definition des Cubes
• Laden und Speichern des Cubes
• Hinweise auf weitere Probleme beim praktischen
  Einsatz

3
Interbrain AGund das Projekt Sportamt ZH

• Interbrain AG
• Projektübersicht
• Systemarchitektur
• Mengengerüst
• Zentrale Auswertungen Data Warehouse?

4
Interbrain AG

• Online-Zutrittskontroll-, Abrechnungs- und
  Verwaltungslösungen für einzelne und verbundene
  Fitness- und Wellnessanlagen
• Umfassende eigene Softwarelösung auf Basis von
  Visual FoxPro
• Integration verschiedenster Hardware-Komponten
  von Drittherstellern (POS, Datenträger, Automaten
  )

5
Projekt Sportamt ZH (1)

• Kassensystem
• Verkauf von lokal gültigen Einzeleintritten
  (Tickets mit Barcode)
• Verkauf von verbundweit gültigen, unpersönlichen
  Punktekarten sowie persönlichen Saison- und
  Jahreskarten (Chipkarten mit Pfand)
• Verkauf und Verwaltung von verbundweit gültigen
  Gutscheinen (mit Barcode)
• Verkauf und Vermietung von Artikeln

6
Projekt Sportamt ZH (2)

• Zutrittskontrolle mit Drehkreuzen und
  kombinierten Chip- und Barcodelesern
• Verwaltung der persönlichen Abonnemente
• Zentrale Verwaltung
• Konfiguration der Applikation für alle oder
  einzelne Anlagen
• Abschlussarbeiten für Rechnungswesen
• Statistische Auswertungen für einzelne, mehrere
  oder alle Anlagen
• Fernwartung für alle Stationen des Verbundes

7
Systemarchitektur

• Lokale VFP-Datenbank auf dem Server jeder Anlage
• Replikation der relevanten Daten über WAN (VPN
  über ADSL Austausch der Basisdaten alle 24 h und
  Leistungsverbuchung sofort über FTP)
• Zugriff der zentralen Verwaltung auf die einzelne
  Anlage über Terminal Server
• Fernwartung durch Verwaltung mit DameWare
• Verdichtung der Eintritts- und Verkaufszahlen in
  einem zentralen Data Warehouse (VFP mit CC)

8
Mengengerüst

• Verbund mit 21 Standorten in Zürich (Anlagen des
  Sportamtes und fremd-betriebene Anlagen)
• Total ca. 50 Server und Arbeitsstationen
• Mehr als 2 Mio. Eintritte im Jahr 2003, bis zu
  30000 an Spitzentagen
• Etwa 50000 Jahres-, Saison und Punktekarten im
  Umlauf

9
Zentrale AuswertungenData Warehouse?

• Verschiedenste zentrale Auswertungen über
  Eintritte und Verkäufe einzelner, mehrerer oder
  aller Anlagen
• Bezüglich Sichtweise, Gruppierung und Filterung
  der Daten möglichst flexibel
• Endform, in der die Daten präsentiert werden,
  möglichst frei wählbar
• Aktualisierung alle 24 h genügt

10
Grundlegendeszum Data Warehouse

• Charakteristika
• Cubes, Fact Tables, Measures und Dimensions
• Star- und Snowflake-Schema
• Star-, Snowflake-, Parent-Child, und
  Zeitdimensionen
• Teile des Data Warehouse Staging Area und OLAP
  resp. Presentation Area
• Extraction Transformation Load
• Cube Processing MOLAP, HOLAP oder ROLAP
• Offline Cubes (Data Marts)

11
Charakteristika

• Spezielle Art der Datenmodellierung
• Datenbank mit Fakten (offline)
• Meta-Datenbank mit Cube-Definitionen
• Vorberechnete aggregierte Werte
• Präsentationsschicht
• Tools zur Automatisierung des ETL-Prozesses
  (Überführung der Daten vom OLTP-System in die
  Cubes des DWH)

12
Cubes, Fact Tables,Measures und Dimensions (1)

• Cube
• Data Warehouse besteht aus einem oder Cubes
  (Datenwürfel)
• Strukturdefinition (eine Fact Table pro Cube,
  mehrere Dimensionen und Messwerte)
• Vorberechnete aggregierte Werte
• Präsentationsschicht zum Auswerten der Daten
  (Slice, Dice und Drill)

13
Cubes, Fact Tables,Measures und Dimensions (2)

• Fact Table
• Datenquelle des Cubes (in der Staging Area)
• Flache Struktur mit Referenzwerten aus Dimension
  Tables und Messwerten
• Enthält einen Datensatz pro Vorgang (Fact)
• Measure (Messwert)
• Beispiele Menge, Preis, Anzahl, Dauer
• Basis für die im Cube aggregierten Werte, wie
  Anzahl Datensätze, Summe von Werten, Minimal- und
  Maximalwerte, Durchschnitte

14
Cubes, Fact Tables,Measures und Dimensions (3)

• Dimension
• Beispiele Zeit, Ort, Art der Vorgangs, Merkmale
  von Leistungserbringern und Leistungsempfängern
• Referenztabelle mit Schlüsselwert und Bezeichnung
  sowie allfälligen Referenzwerten aus sekundären
  Dimensionen (Snowflake)
• Kriterium für Gruppierung, Gliederung und
  Filterung der Vorgänge (Facts)

15
Star- und Snowflake-Schema
16
Star-, Snowflake-, Parent-Child- und
Zeitdimensionen (1)

• Star-Dimension
• Code in der Fact Table
• Code und zugehörige Bezeichnung in der Dimension
  Table
• Snowflake-Dimension
• Dimensionen, welche ihrerseits Referenzwerte
  (Codes) einer weiteren Dimension enthalten

17
Star-, Snowflake-, Parent-Child- und
Zeitdimensionen (2)

• Parent-Child-Dimension
• Dimensionen, welche einen rekursiven Verweis auf
  sich selbst enthalten (Stücklistenstruktur)
• Zeitdimension
• Basierend auf Datum-Zeit-Wert
• Granularität wählbar (Datum, Jahr, Monat, Tag,
  Stunde, Kalenderwoche, Wochentag)
• Vom System zur Verfügung gestellt, keine
  Dimension Table notwendig

18
Teile des Data WarehouseStaging Area und OLAP
resp. Presentation Area

• Staging Area Offline-Datenbank mit den aus der
  OLTP Area extrahierten und geladenen Fact und
  Dimension Tables
• OLAP oder Presentation Area Cubes mit den aus
  den Daten der Staging Area berechneten
  aggregierten Werten

19
Extraction Transformation Load

• Data Extraction
• Extrahieren aus dem produktiven OLTP-System
• Übermitteln in die Staging Area
• Data Transformation
• Transformation auf einheitliche Standards
• Prüfung und Bereinigung der Daten (Cleansing)
• Anreicherung durch Denormalisierung und
  Informationen aus externen Quellen (Enrichment)
• Data Load
• Laden der Dimension Tables
• Laden der Fact Tables

20
Cube Processing (1) MOLAP

• Multidimensional Online Analytical Processing
• Struktur, aggregierte Werte und Detaildaten im
  Data Warehouse
• Platzintensiv, lange Ladezeiten
• Schneller Zugriff, unabhängig vom OLTP-System
• Normalfall

21
Cube Processing (2) HOLAP

• Hybrid Online Analytical Processing
• Struktur und aggregierte Werte im Data Warehouse
• Detaildaten im OLTP-System
• Platzsparend, kurze Ladezeiten
• Abhängig vom OLTP-System
• Nur für sehr grosse, aber beständige DWH

22
Cube Processing (3) ROLAP

• Relational Online Analytical Processing
• Nur Struktur im Data Warehouse
• Keine aggregierten Werte
• Detaildaten im OLTP-System
• Platzsparend
• Abhängig vom OLTP-System, ineffizient und extrem
  lastintensiv in der Ausführung
• Nur für Echtzeit-Cubes

23
Offline Cubes (Data Marts)

• Können, unabhängig vom Data Warehouse Server, als
  separate Datei verteilt und mit Excel oder einem
  speziellen Viewer angezeigt werden
• Können, einmal erzeugt, nicht aktualisiert,
  sondern nur neu erstellt werden
• Erfordern bei grossen Datenmengen entsprechend
  viel Arbeitsspeicher auf den Arbeitsstationen,
  die darauf zugreifen

24
SQL Server Analysis Servicesoder Contour Cube?

• SQL Server Analysis Services
• Charakteristika
• Vorteile
• Nachteile
• Contour Cube
• Charakteristika
• Vorteile
• Nachteile

25
SQL Server Analysis Services Charakteristika

• Microsoft-Produkt
• Eigenständige Applikation
• Basiert umfassend auf SQL Server und dessen Tools
• Integration in eine VFP-Applikation
  anspruchsvoll, mit Pivot-Table-Assistent aber
  prinzipiell möglich
• Nahezu beliebige OLTP-Datenquellen (OLEDB und
  ODBC) verwendbar, Staging Area wird
  sinnvollerweise als SQL-Datenbank angelegt
• MOLAP, HOLAP und ROLAP möglich
• Online- und Offline-Cubes

26
SQL Server Analysis Services Vorteile

• Auch für sehr grosse Datenmengen geeignet
• Defacto-Standard, viele Zusatzprodukte
• Grosser Funktionsumfang
• Starke Werkzeuge zur Automatisierung des
  ETL-Prozesses (DTS, SQL Server Agent)
• Ausführliche Dokumentation und Beispiele sowie
  diverse Literatur
• Sicherheit

27
SQL Server Analysis Services Nachteile

• Gesamthaft betrachtet relativ teuer
• Hoher Einarbeitungsaufwand
• Hohe Komplexität
• Installation und Konfiguration beim Kunden und
  Verteilung von Updates relativ kompliziert
• Komplette Aktualisierung der Cubes braucht viel
  Zeit (mehrere Stunden)
• Nicht endanwendertauglich, Drittprodukte für
  professionelle Präsentation und Data Mining in
  der Regel sehr teuer

28
Contour Cube Charakteristika

• Produkt einer Moskauer Software-Firma
• Visuelles Active-X-Control
• Integrierbar in jedes VFP-Formular und damit
  direkt in eine VFP-Applikation
• Laden des Cubes über ADO (OLEDB und ODBC) und BDE
  direkt aus verschiedensten Datenquellen, auch aus
  Visual FoxPro
• Aussschliesslich MOLAP
• Offline-Cubes

29
Contour Cube Vorteile

• Billige Entwicklerlizenz, Royalty free Runtime
  Licenses
• Kurze Einarbeitungszeit
• Gute Programmbeispiele auch in Visual FoxPro
• Einfache Installation und Aktualisierung beim
  Kunden
• Integration in Webseiten problemlos
• Interbrain kann Vorlagen ausliefern, die der
  Kunde individuell anpassen kann
• Schnelles Reprocessing des Cubes

30
Contour Cube Nachteile

• Für sehr grosse Datenmengen nicht oder nur
  bedingt geeignet (ohne Server)
• Beschränkter Funktionsumfang
• Eingeschränkte Präsentations-, Druck- und
  Exportmöglichkeiten
• Knappe, nicht ganz fehlerfreie Dokumentation,
  stark Visual-Basic-lastig
• Relativ hohe Ladezeiten für bestehenden Cube
• Grosser Bedarf an Arbeitsspeicher auf dem Client
  (mindestens ½ GB, besser deutlich mehr)
