ALMACENAMIENTO DE SUSTANCIAS QU

1

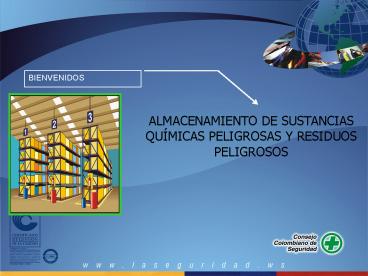

BIENVENIDOS
ALMACENAMIENTO DE SUSTANCIAS QUÍMICAS PELIGROSAS
Y RESIDUOS PELIGROSOS
2
ALMACENAMIENTO En una actividad incluida en el
grupo de operaciones que tienen por objeto el
ocuparse de los materiales que la Entidad mueve,
conserva y/o transforma para la consecución de
sus fines.ALMACEN Area donde se despachan y
reciben materiales.ESPACIOS DE ALMACENAMIENTO
Bodegas - Cobertizos - Patios - Otros espacios.
3
BODEGA Es un espacio de almacenamiento con techo
y paredes laterales, ejemplo Papelería -
Textiles.Lugar donde se almacenan
ordenadamente los materiales.COBERTIZO Es un
espacio de almacenamiento con techo pero no
paredes laterales (Los materiales guardados
necesitan ventilación). Se usa para almacenar
sustancias que pueden presentar ignición
espontanea, ejemplo Algodón en pacas.
4
PATIOSSon espacios de almacenamiento al
descubierto en un área mejorada o que haya sido
nivelada y está revestida con material
endurecido. Se usa para materiales resistentes a
las condiciones climatéricas adversas (ni la
naturaleza del producto, ni su empaque deben
deteriorarse). Este tipo de almacenamiento es
práctico para materiales voluminosos y/o pesados,
ejemplo Chatarra, tubería.
5
OTROS ESPACIOS1. SILOS O
DEPOSITOS Se usa para carga a granel (La que no
viene protegida por ningún tipo de envase) en
estado sólido, ejemplo Café, maíz, arroz.2.
ALMACEN REFRIGERADO Materiales de fácil
descomposición, ejemplo Flores, carnes.3.
TANQUES Para almacenar materiales a granel en
estado líquido, ejemplo Gasolina, ACPM.
6
CONDICIONES DEL SITIO DE ALMACENAMIENTO
UBICACIÓN
Inadecuada ubicación de un sitio de
almacenamiento. El agua residual generada durante
el control del fuego puede contaminar cuerpos de
agua cercanos.
7
CONDICIONES DEL SITIO DE ALMACENAMIENTO
DISEÑO
INCORRECTO
CORRECTO
La distribución de las edificaciones debe evitar
la propagación del fuego y permitir el acceso de
unidades de atención de emergencias
8
CONDICIONES DEL SITIO DE ALMACENAMIENTO
Muros Cortafuego
DISEÑO
Espesores mínimos para muros cortafuego
Altura libre del muro Espesor mínimo (m) Espesor mínimo (m)
Altura libre del muro Ladrillo Macizo Concreto macizo
Hasta 4.0 m 0.25 0.07
Más de 4.0 m 0.40 0.15
9
CONDICIONES DEL SITIO DE ALMACENAMIENTO
Salidas de Emergencia
DISEÑO
Se deben ubicar bolardos y señales de seguridad
para indicar la salida de emergencia y evitar
obstrucciones
10
CONDICIONES DEL SITIO DE ALMACENAMIENTO
Piso
DISEÑO

• Debe ser impermeable
• Debe ser liso sin ser resbaloso y libre de
  grietas
• Su diseño debe prever la contención del agua de
  limpieza o de posibles derrames
• Se recomienda la construcción de un bordillo
  perimetral

11
CONDICIONES DEL SITIO DE ALMACENAMIENTO
Drenaje
DISEÑO
Los drenajes deben conectarse a un foso
de almacenamiento para posterior disposición del
líquido residual
Los drenajes conectados directamente a cuerpos de
agua o al alcantarillado público implican un alto
riesgo de contaminación.
12
CONDICIONES DEL SITIO DE ALMACENAMIENTO
Confinamiento
DISEÑO
Volúmenes de retención de agua dependiendo de las
características de peligrosidad del material
almacenado
Característica de peligrosidad del material Volumen de retención de agua m3/ton de material
Sustancia explosiva o fácilmente inflamable 3
Sustancia susceptible de combustión espontánea 5
Sustancias inflamables con un punto de inflamación menor a 55C 5
Sólidos inflamables 5
Sustancias ecotóxicas, como pesticidas 5
Se deben construir bordillos o diques alrededor
de la bodega y del sitio de almacenamiento
13
CONDICIONES DEL SITIO DE ALMACENAMIENTO
Techos
DISEÑO
Comportamiento del fuego en una bodega con techo
abierto
Comportamiento del fuego en una bodega con techo
cerrado después de tres minutos
14
CONDICIONES DEL SITIO DE ALMACENAMIENTO
Ventilación
DISEÑO
Los conductos ubicados en la parte inferior de
las paredes producen ventilación pobre, mientras
que los conductos tanto en las paredes como en el
techo, producen ventilación eficiente.
15
CONDICIONES DEL SITIO DE ALMACENAMIENTO
Equipos eléctricos e iluminación
DISEÑO

• Prioridad iluminación natural
• Las instalaciones deben atender CEC.
• Equipo eléctrico a prueba de fuego
• Condiciones especiales para suministro alterno de
  energía

16
CONDICIONES DEL SITIO DE ALMACENAMIENTO
Calefacción
DISEÑO

• Preferiblemente baja temperatura de
  almacenamiento
• Fuente de calor fuera de la bodega

Protección contra relámpagos

• Se deben considerar este tipo de instalaciones

Otras instalaciones

• Idealmente no debería haber oficinas, vestieres o
  cuartos de basura
• Paredes de separación con resistencia al fuego de
  60 min.

17
CONDICIONES DEL SITIO DE ALMACENAMIENTO
Almacenamiento exterior
DISEÑO
Suelo firme y dique perimetral de confinamiento
Durante operación normal las válvulas de drenaje
para evacuación del agua lluvia deben permanecer
cerradas.
18
SEÑALIZACION
Para que una señalización completa sea efectiva y
cumpla su objetivo de prevención debe responder a
las siguientes características- Llamativa
(capte atención).- Clara (mensaje fácilmente
comprensible).- Anticipatoria (permite detectar
el riesgo con antelación)-
Orientadora (permite asumir una pauta de
conducta).
19
COMUNICACIÓN DEL RIESGO
SEÑALIZACIÓN
Señal de Prohibición Peligro Material y equipos
contra incendios
Señal de Advertencia
Señal de Obligación
Señal de Salvamento o Auxilio Situación de
seguridad
COLORES DE CONTRASTE
BLANCO
NEGRO
BLANCO
BLANCO
20
CONDICIONES DEL SITIO DE ALMACENAMIENTO
SEÑALIZACIÓN
21
CONDICIONES DEL SITIO DE ALMACENAMIENTO
DISPOSITIVOS DE DETECCIÓN DE FUEGO Y SISTEMAS DE
RESPUESTA

• Detectores de incendio - de llama
• - de humo
• - de calor
• Sistemas de rociadores
• Sistemas de respuesta alarmas, preferiblemente
  conectadas a un cuerpo de bomberos

22
CONDICIONES DEL SITIO DE ALMACENAMIENTO
CONDICIONES ESPECÍFICAS
Líquidos inflamables

• Muros con resistencia al fuego de 3 horas
• Techo con resistencia al fuego por 2 horas, sin
  planchas metálicas
• Sistemas de control de derrame
• Evitar instalaciones eléctricas
• Temperatura adecuada

23
OPERACIÓN DE ALMACENAMIENTO
CONDICIONES DE OPERACIÓN

• Instrucciones documentadas
• - Operación
• - Higiene, seguridad y medio ambiente
• - Procedimientos de emergencia
• Hojas de Seguridad

24
OPERACIÓN DE ALMACENAMIENTO
ETIQUETADO

• Etiqueta
• Clasificación
• Peligros
• Precauciones

Ley 55 de 1993
25
OPERACIÓN DE ALMACENAMIENTO
OPERACIÓN DE ALMACENAMIENTO
ETIQUETADO
Dec. 1609 de 2002
Clase 1. Explosivos
Clase 2. Gases
Clase 3
Clase 4. Sólidos inflamables
Clase 5. Sustancias comburentes y peróxidos
orgánicos
Clase 6. Sustancias Tóxicas e infecciosas
Clase 7. Sustancias radiactivas
Clase 3
Clase 8. Sustancias corrosivas
Clase 9. Sustancias varias
Sustancias peligrosas para el medio ambiente
26
OPERACIÓN DE ALMACENAMIENTO
RECEPCIÓN, DESPACHO Y TRANSPORTE

• Solicitar al conductor Tarjeta de Emergencia
• Verificar el etiquetado de las sustancias
• Verificar estado de los embalajes y envases
• Cumplir con la documentación del Dec. 1609/02
• Sistema de control

27
OPERACIÓN DE ALMACENAMIENTO
PLANIFICACIÓN DE ALMACENAMIENTO
El apilamiento nunca debe exceder la altura
recomendada
Los pasillos deben ser suficientemente amplios
para el tráfico peatonal y vehicular.
28
OPERACIÓN DE ALMACENAMIENTO
SEPARACIÓN DE SUSTANCIAS
No se deben mezclar sustancias peligrosas que
sean incompatibles.
NTC 3966 Clase 1 NTC 2880 Clase 2 NTC 2801 Clase
3 NTC 3967 Clase 4 NTC 3968 Clase 5 NTC 3969
Clase 6 NTC 3970 Clase 7 NTC 3971 Clase 8 NTC
3972 Clase 9
29
Tabla de Incompatibilidades entre sustancias
químicas
TIPO CLASE 1.1 1.2 1.5 1.3 1.4 2.1 2.2 2.3 3 4.1 4.2 4.3 5.1 5.2 6.1 6.2 7 8 9
Explosivos 1.1 1.2 1.5 4 2 2 4 4 4 4 4 4 2 4 2 4 X
Explosivos 1.3 4 2 2 4 4 3 4 4 4 2 4 2 2 X
Explosivos 1.4 2 1 1 2 3 2 2 2 2 X 4 2 2 X
Gases Inflamables 2.1 4 4 2 X X X 2 2 2 X 2 2 X 4 2 1 X
Gases no tóxicos, no inflamables 2.2 2 2 1 X X X 1 1 1 X X 1 X 2 1 X X
Gases Venenosos 2.3 2 2 1 X X X 2 X 2 X X 2 X 2 1 X X
Líquidos Inflamables 3 4 4 2 2 1 2 X X 2 1 2 2 X 3 2 X X
Sólidos Inflamables 4.1 3 3 2 1 X X X X 1 X 1 2 X 3 2 1 X
Sustancias que pueden experimentar combustión espontánea 4.2 3 3 2 2 1 2 2 X X 1 2 2 1 3 2 1 X
Sustancias peligrosas en contacto con agua 4.3 4 4 2 X X X 1 X 1 X 2 2 X 2 2 1 X
Sustancias Comburentes 5.1 4 4 2 2 X X 2 1 2 2 X 2 1 3 1 2 X
Peróxidos Orgánicos 5.2 4 4 2 2 1 2 2 2 2 2 2 X 1 3 2 2 X
Sustancias Venenosas 6.1 2 2 X X X X X X 1 X 1 1 X 1 X X X
Sustancias Infecciosas 6.2 4 4 4 4 2 2 3 3 3 2 3 3 1 X 3 3 X
Sustancias Radiactivas 7 2 2 2 2 1 1 2 2 2 2 1 2 X 3 X 2 X
Sustancias Corrosivas 8 2 2 2 1 X X X 1 1 1 2 2 X 3 2 X X
Sustancias y Artículos peligrosos varios 9 X X X X X X X X X X X X X X X X X
30

• A distancia de eficazmente almacenado de manera
  que las mercancías incompatibles no puedan
  reaccionar peligrosamente unas con otras en caso
  de accidente, pero si puedan almacenarse en la
  misma bodega, a condición de establecer una
  separación horizontal mínima de 3 metros a
  cualquier altura del espacio de que se trate.
• 2. Separado de en compartimientos o bodegas
  distintos. Si la cubierta intermedia es
  resistente al fuego y a los líquidos, se podrá
  aceptar como equivalente a este tipo de
  segregación una separación vertical y una
  horizontal de por lo menos 6 metros.
• 3. Separado por todo un compartimiento o una
  bodega significa una separación vertical u
  horizontal. Si las cubiertas intermedias no son
  resistentes al fuego ni a los líquidos, solo será
  aceptable la separación longitudinal, es decir
  por todo un compartimiento intermedio o toda una
  bodega, significando por lo menos una separación
  de 12 metros en sentido horizontal.
• 4. Separado longitudinalmente por todo un
  compartimiento o una bodega la separación mínima
  entre ellos debe ser de 24 metros en sentido
  longitudinal y entre ellos debe existir un
  compartimiento.
• X. La segregación que pueda ser necesaria se
  indica en la ficha correspondiente a cada
  producto.

31
PRODUCTO QUÍMICO INCOMPATIBLE CON PRODUCTO QUÍMICO INCOMPATIBLE CON
ÁCIDO OXÁLICO - PLATA, MERCURIO DIMETILSULFÓXIDO - CLORUROS DE ACILO - POCl3, PCl3, SCl2, S2Cl2, SO2Cl2, SOCl2, ... - PERCLORATOS ( DE MAGNESIO, DE PLATA, DE MERCURIO, DE CROMO,...) - HIDRURO DE SODIO - PERMANGANATO POTÁSICO SÓLIDO
ÁCIDO NÍTRICO (CONCENTRADO) - ÁCIDO ACÉTICO - ANHIDRIDO ACÉTICO - AMINAS AROMÁTICAS (ANILINA, TOLUIDINA,...) - HIDRAZINAS - ÓXIDO DE CROMO (VI) - CIANURO DE HIDRÓGENO - HIDRUROS (PH3, AsH3, SH2, SeH2, ...) - LÍQUIDOS Y GASES INFLAMABLES - ALCOHOLES, CETONAS DIMETILFORMAMIDA - CLORURO DE TIONILO - BROMO, CLORO - TETRACLORURO DE CARBONO - HIDRURO DE SODIO - BOROHIDRURO DE SODIO (NaBH4) - PERMANGANATO POTÁSICO
ÁCIDO SULFÚRICO - ACEITE AGUA - CLORATO POTÁSICO - PERCLORATO POTÁSICO - PERMANGANATO POTÁSICO - COMPUESTOS NITRADOS (NITROMETANO, NITROBENCENO,...) FLUORURO DE HIDRÓGENO - AMONÍACO (GAS O DISOLUCIÓN)
32
OPERACIÓN DE ALMACENAMIENTO
TRANSPORTE INTERNO DE SUSTANCIAS

• Montacargas eléctricos o a gasolina
• Respetar la señalización
• No transportar pasajeros en el montacargas
• No dejar el motor encendido durante una ausencia
• Mantener las orquillas del montacargas abajo

33
OPERACIÓN DE ALMACENAMIENTO
HIGUIENE PERSONAL Y EQUIPO DE SEGURIDAD

• Casco protector
• Lentes de seguridad o anteojos de seguridad
• Mascaras para polvo o gases peligrosos
• Ropa de protección contra salpicaduras químicas
• Guantes
• Delantal plástico o de goma
• Botas de seguridad con punteras.

34
OPERACIÓN DE ALMACENAMIENTO
OPERACIÓN DE ALMACENAMIENTO
MANEJO DE VISITANTES

• No permitir el acceso a zonas restringidas
• Indicar los procedimientos establecidos
• Suministrar equipo de protección si es necesario
• No dejar solo al visitante

MANEJO DE RESIDUOS

• Manejo ambientalmente seguro
• Consultar Hoja de Seguridad
• Disposición adecuada

35
OPERACIÓN DE ALMACENAMIENTO
ENTRENAMIENTO

• Clasificación e incompatibilidades de sustancias
• Capacitación y sesiones prácticas para todo el
  personal
• Manejo e interpretación de las Hojas de
  Seguridad
• Manejo y uso del equipo de protección personal
• Medidas en caso de emergencias
• Prácticas seguras

36
ALMACENAMIENTO DE SUSTANCIAS QUÍMICAS PELIGROSAS
Y RESIDUOS PELIGROSOS
OPERACIÓN DE ALMACENAMIENTO
ORDEN Y ASEO

• Pisos limpios y libres de objetos
• Adecuada limpieza y orden luego de todo trabajo
• Vías de evacuación y y equipo de emergencia
  libres y en buen estado

PERMISOS DE TRABAJO
Documento escrito de autorización para realizar
una labor no rutinaria, describiendo los posibles
peligros y medidas de prevención
37
OPERACIÓN DE ALMACENAMIENTO
INSPECCIONES AMBIENTALES Y DE SEGURIDAD
Realizar inspecciones regularmente para verificar
las mediadas de control ambiental, el buen estado
de los equipos de seguridad y y el correcto
entendimiento, por todo el personal, de las
mediadas a seguir
38
OPERACIÓN DE ALMACENAMIENTO
REQUISITOS ESPECÍFICOS
Líquidos inflamables

• No almacenar cerca de ácidos
• Ventilación adecuada
• Equipo contra incendio cercano
• Lejos de fuentes de ignición

39
OPERACIÓN DE ALMACENAMIENTO
REQUISITOS ESPECÍFICOS
Sustancias Tóxicas

• Almacenar en doble recipiente
• Siempre utilizar traje de protección personal
• Lavarse las manos con frecuencia
• Utilizar campanas de seguridad

40
NORMAS PARA ALMACENAMIENTO
ALMACENAMIENTO EN BLOQUES

• Espacio libre 0.5 m entre bloques y de la pared
  0.7 m.
• Estibas 2 m de ancho y 8 m de largo
• Aislamiento
• Manejo mecanizado
• Organización.
• Almacenamiento en columna
• No deben sobresalir de la estiba
• Cajas con bolsas arriba y cajas con frascos
  abajo
• Demarcación y señalización de áreas

41
NORMAS PARA ALMACENAMIENTO
ALMACENAMIENTO EN BLOQUES

42
NORMAS PARA ALMACENAMIENTO
EN ESTANTERIAS

• Materiales
• Liquido abajo y sólidos arriba
• Tóxicos abajo y menos tóxicos arriba
• Nunca colocar recipientes acostados

DE PRODUCTOS NO CONFORMES Y DESECHOS

• Se deben almacenar separados de todos los
  productos
• Identificados claramente
