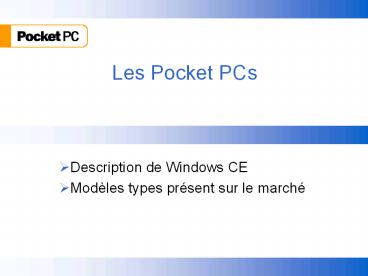

Les Pocket PCs

1
Les Pocket PCs

• Description de Windows CE
• Modèles types présent sur le marché

2
Pocket PC Sommaire

• Pocket PC aspects techniques
• Présentation de Windows-ce
• Caractéristiques
• Architecture système
• Hardware supporté
• Gestion de lalimentation
• Communication avec lenvironnement
• Outils pour le développement logiciel

3
Windows CE Caractéristiques

• Système dexploitation
• Conçu pour les systèmes embarqués
• Architecture 32 bits, multitâche, multithreadé
• Portabilité WinCE-Win32
• Conception par composants
• Architecture en couche
• Le noyau (kernel)
• La couche OAL (OEM adaptation layer)
• Le boot loader

4
Windows CE Architecture système (1/3)

• Gestion des processus
• Processus définition
• Thread
• Définition
• Modes dexécution noyaux et utilisateurs
• Ordonnancement des threads, 256 niveaux, Round
  Robin
• Objets de synchronisation entre threads
• Mutexe
• Sémaphore
• Évènement
• Section critique

5
Windows CE Architecture système (2/4)

• Gestion de la mémoire
• Types
• RAM
• ROM
• FLASH
• Mémoire Virtuelle
• Architecture
• 1er Giga, 33 slots
• 2nd Giga
• Le reste, réservé pour lOS

Source vb2themax.com
6
Windows CE Architecture système (3/4)

• Gestion du système de fichier
• Object Store en RAM stockage données (BD,
  registre, SGF)
• Partition FAT
• FSD Manager support partitions autre que FAT
• Gestion des entrées sorties
• Device Driver Model
• Device Driver Interfaces

7
Windows CE Architecture système (4/4)

• Interface utilisateur sous système GWES
• GDI structurée en Device Context
• Windows and Dialog Management
• Windows Messaging
• Entrée utilisateur
• IMM, Input Method Manager
• IME, Input Method Editor

8
Windows CE Hardware supporté

• Dépend des OEMs
• Implémente leurs matériels à laide de la couche
  OAL
• Généralement des cartes miniature standards
  (CF/Compact Flash, PC Cards, MMC/SD Cards)

Source lordinateur individuel
9
Windows CE Gestion de lalimentation

• Automate de la gestion de lalimentation

Source www.vb2themax.com
10
Windows CE Communication avec lenvironnement
(1/3)

• Protocoles supportés
• Pocket PC ( Win-CE 3.0)
• Série, USB
• IrDa (Infrarouge)
• Ethernet
• Talisker (Win-CE 4.0), Pocket Pc (composants)
• IEE 802.11 (protocole radio)
• Bluetooth
• GSM, GPRS

11
Windows CE Communication avec lenvironnement
(2/3)

• Architecture réseau
• APIs
• Composants logiciels
• Web Server
• Rapi

12
Windows CE Communication avec lenvironnement
(3/3)

• Les différents types de communications
• PocketPC-Pc par ActiveSync
• PocketPC-téléphone portable
• PocketPC GSM-GPRS
• PocketPC-prise téléphonique
• Sur réseaux sans fil via Bluetooth, 802.11

13
Windows CE Outils pour le développement

• Platform Builder 3.0
• Conception et débuggage dapplication
• Inclut Embedded Visual Tools 3.0
• Visual Basic, Visual C Embedded
• Windows CE Developers kit
• Win-CE Programmers guide
• Win-CE Communications guide
• Win-CE Device Driver kit
• Win-CE User Interface Service guide

14
Pocket PC Aspects Commerciaux

• Les Principaux constructeurs en 2000-2001
• Compaq
• Casio
• HP
• Les nouveaux venus (fin 2001,début 2002)
• NEC
• Toshiba
• Sagem
• Trium

15
Pocket PC 2000, produit HP
HP Jordana 545
       CPU Hitachi SH3 133MHZ
MEMOIRE ROM 16 Mo RAM 16 Mo
DIVERS Batterie  160 h dautonomie Dimension
137.81.6 cm Résolution  240320 pixels, 4096
couleurs Poids  260g
COMMUNICATION Port USB/infrarouge
EXTENSION Port CompactFlash
APPLICATIONS Pocket Word, Excel Outlook,
Explorer Jeux lecteur MP3         POINTS
FORTS/POINTS FAIBLES   lecteur MP3, ergonomie,
Port Compact Flash -  autonomie, CPU,
résolution écran PRIX prix de lancement
3790F prix actuel  2490F
src  http//www.hardware.fr/
16
Pocket PC 2000, produit Casio
Casiopeia EM 505F
CPU Nec VR 4122 150 MHZ MEMOIRE ROM 16
Mo RAM 32 Mo DIVERS Batterie  7 h
dautonomie Dimension  12.88.21.9
cm Résolution  240320 pixels, 65536
couleurs Poids  218g COMMUNICATION Port
USB/infrarouge EXTENSION Port MMC Multimedia
Card APPLICATIONS Pocket Word, Excel Outlook,
Explorer Jeux lecteur MP3, lecteur vidéo POINTS
FORTS/POINTS FAIBLES lecteur MP3 et vidéo,
ergonomie, Port MMC, résolution - autonomie,
poids PRIX prix de lancement 4490F prix
actuel 3690F
src  http//www.hardware.fr/
17
Pocket PC 2000, produit Compaq
CPU Intel StrongArm 206 MHZ, architecture
RISC MEMOIRE ROM 16 Mo RAM 32
Mo DIVERS Batterie  10 h dautonomie Dimension
138.351.56 cm Résolution  240320 pixels,
4096 couleurs Poids  170g COMMUNICATION Série/P
ort USB/infrarouge EXTENSION Port CompactFlash
en option APPLICATIONS Pocket Word, Excel
Outlook, Explorer Jeux lecteur MP3, lecteur
vidéo POINTS FORTS/POINTS FAIBLES   lecteur
MP3/vidéo, ergonomie, vitesse CPU, poids -
autonomie, prix, port CF en option,
résolution PRIX prix de lancement  4990F prix
actuels  entre 3590F et 3990F
iPAQ H3630
src  http//www.hardware.fr/
18
Pocket PC 2002, produit HP
HP Jordana série 560
CPU Intel StrongArm 206 MHZ, architecture
RISC MEMOIRE ROM 32 Mo(Flash) RAM 32/64 Mo
(565/568) DIVERS Batterie  14 h
dautonomie Dimension  13,271.7
cm Résolution  240320 pixels, 65536
couleurs Poids  172g COMMUNICATION Port
USB/infrarouge IrDa 115kb EXTENSION Port
CompactFlash Type I, jaquette (extension
possibleclavier, wirless LAN, GPRS, PMCIA,)
en option  SD/MCC POINTS FORTS/POINTS
FAIBLES   Jaquette, ergonomie, protection
capot écran, mémoire disponible -  CF I (pas de
CF II permettant lajout dun MicroDrive),
fragilité des boutons, prix PRIX prix de
lancement(mi novembre 2001) 4990F(565)
5490F(568)
src  http//www.ludipocket.com/
19
Pocket PC 2002, produit Casio
CPU Intel StrongArm 206 MHZ, architecture
RISC MEMOIRE ROM 32 Mo RAM 64
Mo DIVERS Batterie  10 h dautonomie Dimension
138.21.75 cm Résolution  240320 pixels,
65536 couleurs Poids  190g COMMUNICATION Série/
Port USB maitre/infrarouge/jacquette
EXTENSION CF type I et II/SD(bluetooth) POINTS
FORTS/POINTS FAIBLES   port CFII, SD,
jacquette, USB maître( tout type de
périphérique alors possible tq clavier, disque
dur..) -  date sortie inconnue PRIX prix
(début 2002 ?)
Casio E-200
src  http//www.ludipocket.com/
20
Pocket PC 2002, produit Compaq
CPU Intel StrongArm 206 MHZ, architecture
RISC MEMOIRE ROM 32 Mo(Flash) RAM 64
Mo DIVERS Batterie  12 h dautonomie Dimension
13,48.31.5 cm Résolution  240320 pixels,
65536 couleurs Poids  190g COMMUNICATION Port
USB/infrarouge/bluetooth ? EXTENSION port SD
(mémoire) option  jaquette  PC Card avec
batterie, pack CF, pack GSM/ CPRS (3490F), pack
bluetooth POINTS FORTS/POINTS FAIBLES   succès
de la précédente gamme (36xx) port SD,
jaquette -  pas de CF, (dou utilisation
jaquette), prix, pas de réelle innovation face
aux concurrents comme à la précédente
gamme PRIX prix de lancement(fin novembre 2001)
5790F/6290F
iPAQ série 38xx
src  http//www.ludipocket.com/
21
Pocket PC Environnement logiciel (1/5)
Source microsoft.com
22
Pocket PC Environnement logiciel (2/5)
Source microsoft.com
23
Pocket PC Environnement logiciel (3/5)
Source microsoft.com
24
Pocket PC Environnement logiciel (4/5)
Source microsoft.com
25
Pocket PC Environnement Logiciel (5/5)
Source microsoft.com
26
Windows CE évolution

• Pocket PC
• Windows CE 3.0, Avril 2000
• Pocket PC 2002
• Windows CE 4.0 (Talisker), Octobre 2001
• Stinger
• Système dexploitation pour téléphones
• portables (fin 2001)
• Repose sur Pocket PC

Source msnbc.com
27
Conclusion

• Comparaison Palm OS-Pocket PC
• Au niveau technique
• Au niveau commercial
• Répartition des ventes dans le monde des
  constructeurs de PDAs
• Répartition Palms OS/ Pocket PC en Europe
• Évolution des Palms/Pocket PC entre 2000-2001
• Avenir et enjeux du marché des PDAs

28
Comparaison technique Palm OS/ Pocket PC

Processeur De 33 à 66 MHZ de 133 à 206 MHZ
Mémoire de 2 à 8 Mo 16 à 64 (RAM)16 à 32 (ROM)
Autonomie quelques semaines quelques heures
Prix entre 1000F et 4000F entre 3000F et 6000F

• ?Palm OS à bon marché organiseurs électroniques
• Pocket PC à 5000f PC de poche
• Evolution Rapprochement des caractéristiques
  Palm OS, Pocket PC
• ? vers lordinateur multimédia de poche

29
PDAs Répartition des parts de marché
30
Répartition Palm OS/Pocket PC en Europe
Source Gartner
31
Palm OS vs Pocket PC

• Evolution 2000-2001
• Année 2000
• Palm 63 des parts de marché
• Apparition de Windows CE 3.0 (avril), 14 des
  parts de marché
• Année 2001
• Palm toujours leader mais en chute, 54.9 des
  parts de marché
• Pocket PC, croissance fulgurante (225), 41
  (UE) des parts de marché
• ?Un leader Compaq avec sa gamme iPAQ

32
Avenir et Enjeux du marché des PDAs

• Année 2000
• 9 millions de PDAs vendus dans le monde
• Marché mondial de 2.3 milliards de dollars
• Leader Palm OS
• Eté 2001
• Chute de 30 des ventes
• Crise économique
• Annonce de la sortie de Pocket PC 2002
• Année 2003
• Année charnière invasion des PDAs dans les
  entreprises
• Prévision 2005
• 39 millions de PDAS vendus dans le monde
• Marché mondial de 6.6 milliards de dollars
• Leader Pocket PC, disparition de Palm OS
