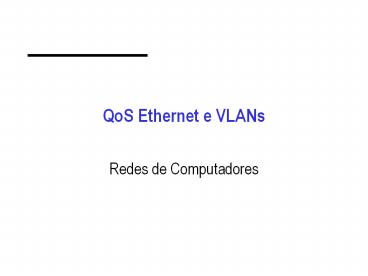

Title: QoS Ethernet e VLANs


1
QoS Ethernet e VLANs
  • Redes de Computadores

2
QoS Ethernet
  • A família Ethernet, padronizada pela série 802.3x
    tornou-se o modelo de LAN mais utilizado na
    atualidade, e sua utilização está se estendendo
    também a criação de enlaces WAN.
  • IEEE 802.1z (1 Gbe) e 10 Gbe (10 Gigabit Ethernet)

3
QoS Ethernet
  • A importância do IEEE 802.3x motivou o IEEE a
    propor extensões do padrão original para suportar
    QoS
  • IEEE 802.1Q define o funcionamento de VLANs
  • Acrescenta dois campos no quadro
  • Identificador de VLAN
  • Prioridade
  • IEEE 802.1p define o uso do campo prioridade.

4
Quadros Ethernet
gt 1536
Ethernet I II
CRC (4 bytes)
Dados (46 a 1500 bytes)
MAC destino (6 bytes)
MAC origem (6 bytes)
Tipo Proto. (2 bytes)
IEEE 802.3
lt 1536
Dados (46 a 1500 bytes)
CRC (4 bytes)
Tamanho (2 bytes)
MAC destino (6 bytes)
MAC origem (6 bytes)
IEEE 802.1Q
MAC destino (6 bytes)
MAC origem (6 bytes)
Dados (46 a 1500 bytes)
CRC (4 bytes)
Tipo Proto (2 bytes)
VLAN id e prioridade (2 bytes)
Tipo 802.1Q 0x8100
Prioridade (3 bits) CF (1bit) VLANID (12 bits)
5
LANS Virtuais
  • SEGMENTO Domínio de Colisão
  • Os computadores de um Hub estão no mesmo segmento
    físico.
  • VLAN Domínio de Broadcast
  • O tráfego de broadcast pode passar de uma VLAN
    para outra apenas através de um roteador.

FF.FF.FF.FF.FF.FF
SWITCH
B
FF.FF.FF.FF.FF.FF
FF.FF.FF.FF.FF.FF
A,B,C VLAN 1 D,E VLAN 2
A
C
D
E
6
Interligação de Switches
B
C
VLAN 2
VLAN 2
SWITCH
SWITCH
VLAN 1,2,3
VLAN 1
D
A
TRUNK
ACCESS
VLAN 3
VLAN 1,2,3
VLAN 1,2,3
Interface Trunk Tráfego de Várias VLANs IEEE
802.1Q
SWITCH
VLAN 2
Interface de Acesso Tráfego de uma única
VLAN IEEE 802.3
E
7
Modos das Portas de Switch
  • As portas de um switch pode trabalhar em dois
    modos
  • Modo Access
  • Cada porta do switch pertence a uma única VLAN.
  • Quadros Ethernet Formato Normal.
  • Modo Trunk
  • O tráfego de múltiplas VLANs é multiplexado em um
    único link físico.
  • Usualmente interconectam switches.
  • Quadros Ethernet formato especial (VLAN).
  • Apenas computadores com placas especiais podem se
    conectar a essas portas.

8
Protocolos Trunk
  • Os quadros nas interfaces Trunk são formatados em
    quadros especiais para identificar a quais LANs
    eles pertencem.
  • O IEEE 802.1Q é um protocolo para inteface Trunk.

2 Bytes
6 Bytes
6 Bytes
2 Bytes
4 Bytes
Dados
CRC
Endereço Físico de Destino
Endereço Físico de Origem
Identificador de Tipo de VLAN
Prioridade e VLAN ID
Esses campos são removidos quando o quadro é
enviado para uma interface do tipo access.
9
Comandos para o Switch
  • 1) Configuração das portas dos computadores
  • set port vlan 11 1/1-2
  • set port vlan 12 1/3-4
  • set port level 1/1-2 0
  • set port level 1/3-4 6
  • 2) Configuração da porta trunk
  • set trunk 1/12 dot1q
  • set port vlan-binding-mode 1/12
    bind-to-configured

10
Exercício
  • Crie duas sub-interfaces para cada porta do
    roteador, e atribua o identificador de VLAN para
    cada uma delas.

1
2
192.168.1.0/25 192.168.2.0/24
rede 1
T
192.168.1.0/24 192.168.2.0/24
rede 2
T
1
2
11
Loops em Cascateamento de Switches
  • Os switches criam tabelas de encaminhamento
    escutando os endereços MAC de origem enviado para
    suas portas.

C,D
A,B
A
B
C
D
12
Cascateamento de Switches
C,D,E,F
E,F
A,B
A
B
C
D
A,B,C,D
E
F
13
Cascateamento de Switches
A,B,C,D,E,F
A,B,C,D,E,F
A,B,C,D,E,F
A,B,C,D,E,F
A
B
C
D
A,B,C,D,E,F
A,B,C,D,E,F
E
F
14
Princípio do STP Spanning-Tree
  • O STP é executado em cada switch da rede
  • Princípio
  • Somente um caminho ativo pode existir entre 2
    estações na rede
  • Bloquear as portas que impliquem em loops
    fechados.
  • A estratégia consiste em escolher um switch como
    Root, e construir uma árvore como o menor caminho
    até o Root.

15
SPT
  • O STP utiliza um protocolo chamado BPDU
  • Bridge Protocol Data Unit
  • Mensagens em Multicast (MAC)
  • DE 0x0180C20000000
  • ATÉ 0x0180C20000010
  • STP funciona continuamente, de maneira a refletir
    mudanças de topologia na rede.
  • Se SPT está ativo, os pacotes multicast são
    recebidos, mas não encaminhados.
  • Se SPT está desativo, os pacotes multicast são
    encaminhados como multicast desconhecido.

16
Topologia STP
As portas na direção oposta ao root são chamadas
de designadas.
A
RP
RP
B
C
RP
D
As portas na direção do root são chamadas porta
Root
17
BPDU Padrão IEEE 802.1D
18
Comandos no Switch
  • show spantree ltmod_numgt/ltport_numgt
  • set spantree enabledisable
  • set port spantree enabledisablemodule/port
  • set port spantree priority module/port value
  • set port spantree cost module/port value

19
Outros Comandos
  • Tabela MAC
  • clear cam
  • show cam ltmod_numgt/ltport_numgt
  • show cam mac ltmac_addrgt
  • Trunk
  • show trunk ltmod_numgt/ltport_numgt
  • Gerência por telnet
  • Set interface inband vlan ip mascara
  • set inband vlan 1
