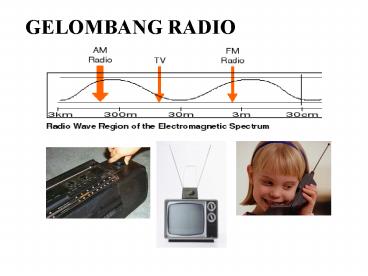

GELOMBANG RADIO

1
GELOMBANG RADIO
2
GELOMBANG MIKRO
3
INFRA MERAH
4
CAHAYA TAMPAK
5
ULTRAVIOLET
6
SINAR - X
7
SINAR - GAMMA
8

• 2. Energi dalam GEM
• Hubungan antara kuat medan listrik dg medan
  magnetik
• Dimana
• Dengan
• Em, Bm nilai max amplitudo medan listrik dan
  magnetik
• c cepat rambat cahaya

9

• 3. Rapat Energi Listrik dan Magnetik
• Rapat energi listrik dan magnetik dinyatakan
  dengan
• Dengan
• ue rapat energi listrik (J/m3)
• e0 8,85 x 10-12 C2 N-1m-2
• E kuat medan listrik (N/C)
• uB rapat energi magnetik (J/m3)
• B besar induksi magnetik (Wb/m2)
• µ0 4p x 10-7 Wb/A

10

• 4. Intensitas GEM
• Intensitas GEM atau laju energi yg dipindahkan
  melalui GEM disebut pointing (S).
• Dengan intensitas rata-rata

11

• Hubungan Intensitas Gelombang dengan Energi
  Rata-rata
• Dengan menggunakan hubungan dan

• rapat energi magnetik adalah
• Rapat energi total adalah

12

• Rapat energi total rata-rata adalah
• Intensitas gelombang (laju energi rata2 per m2)
  yg dipindahkan melalui GEM sama dg rapat enrgi
  rata2 dikalikan dengan cepat rambat cahaya.
• Dengan
• I intensitas radiasi (W/m2)
• S intensitas gelombang laju energi rata2 per
  m2 (W/m2)
• P daya radiasi (W)
• A luas permukaan (m2)

13
Contoh Soal

• Medan listrik maksimum di suatu titik yang
  berjarak 8 meter dari suatu sumber titik adalah
  2,3 V/m.
• Hitunglah
• a. medan magnetik maksimumnya
• b. intensitas rata-rata
• c. daya sumber

14

• Jawab
• Medan magnetik
  maksimum
•
  E2,3 V/m
•
  r 8 m
• Intensitas
  rata-2
• Daya sumber

• r jarak sumber ke titik yang dimaksud.

15
(No Transcript)
16

• Jika program TV kita dapat ditangkap di
• -Centauri, bintang terdekat dari bumi.
• Jarak bumi ke bintang tersebut 4,3 tahun
  cahaya. Jika stasiun TV di bumi mempunyai daya
  output 1000 kW, hitunglah intensitas sinyal
  yang diterima di -Centauri
  -Centauri
•
  r
•


17

• Jawab

18

• 3. Ketika Badu berjalan menjauhi lampu jalanan
  sejauh 9 meter, dia mengukur intensitas cahaya
  disitu sebesar 0,8 kali intensitas mula-mula.
  Jika tinggi lampu 6 meter, berapakah jarak Badu
  (mendatar) dari lampu mula-mula?
• y 6 m
  r
•
  ro
• x
  ? 9 m

19

• Jawab

20

• 4. Suatu GEM yang digunakan untuk komunikasi di
  kapal selam mempunyai panjang gelombang 4 kali
  jari-jari bumi (jari-jari bumi 6375 km). Hitung
  berapa frekuensi gelombang ini !
• Jawab

21

• 5. Intensitas yang diterima secara langsung dari
  matahari (tanpa penyerapan panas oleh atmosfir
  bumi) pada suatu hari terik sekitar
• Berapa jauh Amir harus
  berdiri dari suatu pemanas yang mempunyai daya
  0,9 kW agar intensitas panas yang dirasakan Amir
  sama dengan intensitas matahari.
• Jawab

22

• Latihan
• Suatu GEM dalam vakum memiliki amplitudo medan
  listrik 360 V/m. Hitunglah amplitudo medan
  magnetiknya?

23

• 2. Sebuah sumber titik dari radiasi EM memiliki
  daya rata2 keluaran P 1000 W. Tentukan
• Amplitudo max medan listrik Em dan medan magnetik
  Bm pada titik yg berjarak r 4 m dari sumber
  radiasi
• Rapat energi rata-rata pada titik yg berjarak r
  4 m dari sumber radiasi

24

• Sebuah sumber cahaya monokromatik memancarkan
  daya EM 250 W merata ke segala arah.
• Hitung rapat energi listrik rata-rata pada jarak
  1 m dari sumber
• Hitung rapat energi magnetik rata-rata pada jarak
  1 m dari sumber
• Tentukan intensitas gelombang pada lokasi tsb
