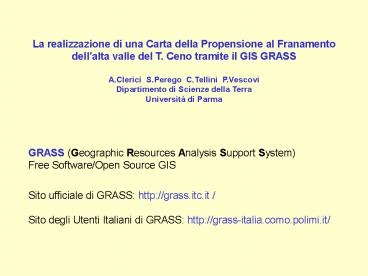

La realizzazione di una Carta della Propensione
al Franamento dellalta valle del T. Ceno tramite
il GIS GRASS A.Clerici S.Perego C.Tellini
P.Vescovi Dipartimento di Scienze della
Terra Università di Parma
GRASS (Geographic Resources Analysis Support
System) Free Software/Open Source GIS
Sito ufficiale di GRASS http//grass.itc.it
/  Sito degli Utenti Italiani di GRASS
http//grass-italia.como.polimi.it/
2
Assunzione di base comune a tutti i metodi Le
frane future è più probabile che si manifestino
in corrispondenza delle condizioni in cui si sono
generate frane nel passato
Metodo dellAnalisi Condizionale
1) Rilevamento delle frane (Carta inventario
delle frane)
2) Rilevamento di un insieme di caratteristiche
ambientali ritenute direttamente o indirettamente
connesse al manifestarsi delle frane (Carte dei
fattori)
3) Definizione delle Unità a Condizioni Uniche
(UCU) mediante lincrocio delle classi dei
fattori (Carta delle UCU)
4) Calcolo della densità di frana in ciascuna UCU
5) Definizione di un certo numero di classi di
densità e assegnazione delle UCU alle
diverse classi in funzione dei loro valori di
densità (Carta delle densità di frana gt
Carta della propensione al franamento)
3
Equiparazione della densità di frana alla
probabilità di frane future
P(FUCU) area F n UCU / area UCU
P(FUCU) lunghezza BSSP n UCU / area UCU
Shell script
Input Carta inventario delle frane
Carte dei fattori
Output Carta della propensione al franamento
Tabelle statistiche
Report
4
Esempio di applicazione allalta valle del T.Ceno
Area 129,123 km2 Frane Rotazionali
218 Colate 93 Complesse
203 Crolli 2 Scivol. trasl.
1 Espans. lat. 1 Risoluzione 5m
5
