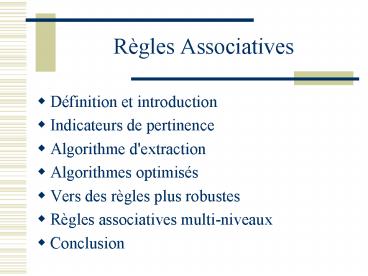

Règles Associatives

• Définition et introduction
• Indicateurs de pertinence
• Algorithme d'extraction
• Algorithmes optimisés
• Vers des règles plus robustes
• Règles associatives multi-niveaux
• Conclusion

2
1. Objectifs

• Découvrir des règles liant les données ave un bon
  niveau de probabilité
• découverte de relations fines entre attributs (ou
  variables)
• généralisation des dépendances fonctionnelles
• NumSS ? Sexe
• Règles du style si P(tid,X) alors P(tid,Y)
• notée P(tid, X) ? P(tid, Y) encore X ? Y
• Différents types de règles
• origine "panier de la ménagère"
• étendues aux tables multiples et aux attributs
  continus

3
Attributs simples

• Table normalisée
• ACHAT

4
Règles mono-dimensionnelles

• simple
• Achat(tid, "vin") ? Achat(tid, "pain")
• conjonctive
• Achat(tid, "pain") Achat(tid, "fromage") ?
  Achat(tid, "vin")
• Règles booléennes (attribut discret)
  mono-dimensionnelles
• notation simplifiée pour règles booléennes 1-D
• X ?Y où X et Y sont des ensembles d'items
  disjoints
• Formellement I Items, X ? I , Y ? I , X ?Y ?
• "vin" ? "pain"
• "pain", "fromage" ? "vin"

5
Attributs multi-valués

• Chaque ligne correspond à une ménagère
• Achats(tid, "pain") ? Achats(tid, "crème")
• en raccourci "pain" ? "crème"

ACHATS
6
Règles multi-dimensionnelles

• Mettent en jeu plusieurs attributs
• Achats(tid, agegt50) ? Achats(tid,produit"pilule")

• en abrégé agegt50 ? produit"pillule"
• Voir plusieurs relations
• Personne(tid, agegt50) Personne(tid,
  salairegt10000) ? Achats(tid, produits"luxe")
• il est possible de se ramener à 1 table par
  jointure
• Personne ? Achats
• Attributs continus (règles quantitatives)
• Age, Salaire
• Possibilité de les discrétiser

7
2. Indicateurs de pertinence

• Support probabilité absolue P(X ? Y)
• X ? Y/ BD de transactions vérifiant
  la règle
• Confiance probabilité conditionnelle P(Y/X)
• X ? Y/X de transactions vérifiant
  l'implication
• Règles intéressantes ?
• par exemple Support gt 0.1 et Confiance gt 0.7
• comment extraire les règles intéressantes ?
• comment optimiser les calculs d'indicateurs sur
  des VLDB ?

8
Exemple 1
9
Exemple 2

• "crème" ? "pain"

10
Calculs d'indicateurs

• Support Prob. (crème et pain)
• Confiance Prob(crème et pain / crème)

11
Support et Confiance

• La confiance se déduit du support
• conf (X--gtY) sup(XY) / sup(X)
• Il est donc intéressant de calculer les supports
  d'abord
• Un ensemble de produits de support plus grand que
  le support minimum (minsup) est dit fréquent.

12
Ensembles fréquents

• Un ensemble de taille k est appelé un k-ensemble.

• Tout k-ensemble fréquent est composé de
  (k-1)-ensembles fréquents
• en effet, un ensemble ne peut être fréquent si
  certains sous-ensembles ne le sont pas
• tout sous-ensemble d'un ensemble fréquent est
  fréquent

13
3. Recherche des règles intéressantes

• La détermination des ensembles fréquents permet
  de trouver un sur-ensemble des règles
  intéressantes
• La confiance permet de filtrer les règles lors de
  la génération
• Nécessité de calculer les supports
• de tous les produits
• ? 1-ensembles fréquents
• de tous les ensembles susceptibles dêtre
  fréquents
• ? 2-ensembles fréquents, 3-ensembles fréquents,
  etc.

14
Algorithme Apriori Agrawal94

• Première passe
• recherche des 1-ensembles fréquents
• un compteur par produits
• L'algorithme génère un candidat de taille k à
  partir de deux candidats de taille k-1 différents
  par le dernier élément
• procédure apriori-gen
• Passe k
• comptage des k-ensemble fréquents candidats
• sélection des bons candidats

15
Apriori Fréquents itemsets

• L1 frequent 1-ensemble
• for (k 2 Lk-1 ???? k) do
• Ck apriori-gen(Lk-1) // Generate new
  candidates
• foreach transactions t ??DB do // Counting
• Ct subset(Ck, t) // get subsets of t
  candidates
• foreach c?? Ct do c.count
• Lk c???Ck c.count gt minsup // Filter
  candidates
• Answer Lk

16
Exemple
Données en entrée
L 1, 2, 3, 5, 1 3, 2 3, 2 5,
... Pour I 1 3 génère 2 règles  R1 1
?3 (100) R2 3 ?1 (66) R1 plus solide que R2
Ck
Lk
17
Apriori Génération des règles

• // Entrée  MinConf, Lk ensembles ditems
  fréquents
• // Sortie  ensemble R de règles dassociations
• Rules ?
• for (k 2 Lk-1 ????? k) do
• Foreach subset S ??? of Lk do
• Conf (S ? Lk-S) Sup(I)/Sup(S)
• If Conf gt MinConf then
• rule  S ? ( Lk-S )
• Rules Rules ? r
• Answer Rules

18
4. Comment évaluer efficacement ?

• N passes sur la base
• une pour 1, 2, N-ensembles, N étant la taille du
  plus grand ensemble fréquent
• comptage des ensembles fréquents par transactions
  en parcourant la table
• Trouver les produits d'une transaction peut
  nécessiter de la mémoire si table normalisée

19
Apriori-tid

• Optimisation de Apriori
• chaque transaction à un tid
• liste de tid par k-ensemble
• Calcul d'un k-ensemble
• Intersection des deux listes de tid des deux
  (k-1) ensembles sources
• La première passe permet d éliminer les produits
  non fréquents (moins de tid)
• Inconvénient
• les listes sont lourdes et doivent être gardées
  en mémoire
• inefficace si les listes ne tiennent pas en
  mémoire

20
Algorithme A-Priori PartitionSON95

• La base est divisée en N partitions
• chaque partition tient en mémoire
• les partitions peuvent être traitées en parallèle
• Chaque partition est traitée indépendamment
• découverte des ensembles fréquents pour chaque
  partition
• Remarque
• un ensemble fréquent doit lêtre dans au moins
  une partition

• Exploration de l union des ensembles fréquents
  sur la base
• comptage en une passe
• élimination des ensembles non fréquents
• Avantage
• deux passes au plus
• parallélisable facilement

21
Algorithme de comptage dynamique

• Train circulant par étape de M transactions
• le train emporte des ensembles à compter
• suspecté large  un ensemble toujours en cours de
  comptage qui excède le support
• suspecté petit  un ensemble toujours en cours de
  comptage qui est en dessous du support.
• A létape des passagers montent et descendent
• confirmé large  un ensemble dont le comptage est
  terminé et qui excède le support
• confirmé petit  un ensemble dont le comptage est
  terminé et qui est en dessous du support
• nouveaux suspectés petits sur-ensembles
  immédiats des suspectés larges ou confirmés
  larges
• Comptage total en une passe et demi !

22
Dynamic Counting (DIC) Brin97

• Tous les 1-ensembles sont marqués  suspecté
  petit .
• M transactions sont lues. Les compteurs et
  supports sont calculés pour les ensembles
  suspectés petits ou larges.
• Examiner les ensembles à l 'étape  si un
  suspecté petit à un support supérieur au seuil,
  le transformer en suspecté large  générer tous
  ses sur-ensembles dont les sous-ensembles sont
  confirmés ou suspectés larges.

• Si un ensemble en cours de comptage (suspecté
  petit ou large) a été compté pour toutes les
  transactions, le transformer en confirmé petit ou
  large selon le support obtenu.
• Si on est en fin de table, revenir au début.
• Sil reste au moins un ensembles suspecté petit
  ou large, aller à 2.

23
Comptage par Bitmap GPW98

• Utilisation d'index bitmaps multi-niveaux
• Construction en une passe
• Comptage rapide en mémoire
• Intersection, Union, Négation très efficaces

24
Les index bitmap

• Ménagère Produits Prix
• 1 P1, P3, P5 120
• 2 P2, P3 70
• 3 P4 150
• 4 P2, P5 110
• 5 P3,P4,P6 220

• P1 P2 P3 P4 P5 P6
• 1 0 1 0 1 0
• 0 1 1 0 0 0
• 0 0 0 1 0 0
• 0 1 0 0 1 0
• 0 0 1 1 0 1

• 0-100 100-200 200-300
• 0 1 0
• 1 0 0
• 0 1 0
• 0 1 0
• 0 0 1

SELECT Ménagère WHERE (P2 OR P3) AND Coût lt200
25
Bitmaps versus Listes

• Plus compactes NP bits contre NK 16 bits
• Plus rapides Opérations logiques en place de
  tri-fusion

3
5
7
12
35
42
Liste de TIDs
Bitmap niveau 2
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Groupe 0
0
0
1
0
1
0
1
0
0
0
0
1
0
0
0
0
1 0 1
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Groupe 1
0
0
0
0
0
0
0
0
0
0
0
0
0
1
0
0
Groupe 2
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
0
0
1
0
0
0
0
0
0
1
0
0
0
0
0
0
Bitmap niveau 1
26
L'algorithme 1-BM

• Génération d'un k-ensemble fréquent à partir de 2
  (k-1)-ensembles fréquents
• Calcul du support par comptage du nombre de bits
  dans l'intersection des vecteurs associés de la
  bitmap

27
L'algorithme 2-BM

• La bitmap est indexée par une bitmap de niveau
  supérieur
• Les intersections s'effectuent au niveau de la
  2-BM
• si 0 gt pas nécessité d'accès à la 1-BM
• Les bitmaps peuvent être compressées
• horizontalement codage des colonnes N col gt
  Log2 N bits
• verticalement (position, longueur) des
  séquences de 1

28
Comparaisons

• 2-BM est beaucoup plus performant que les listes
• Il gagne plus d'un ordre de grandeur pour des
  supports élevés (longues listes)
• La taille mémoire nécessaire est faible car il
  n'est pas nécessaire de garder les 1-BMs
  (l'intersection est peu coûteuse et peut être
  refaite quand nécessaire)
• Il travaille en une seule passe si assez de
  mémoire

29
Evaluation analytique
Memory Consumption
Execution Cost
ro Correlation between item A and item B Sa, Sb,
Sab Support of itemset A, B and AB
Freq Number of frequent 1-itemsets Sup Minimum
support
30
Résultats Experimentaux
Le nombre de transactions varie de 100K A 300K
minsup 0.75
minsup 0.25
31
Algorithme FP-Grows Han00

• Représentation des items fréquents par un index
  spécial FP-tree (Frequent Pattern Tree)
• Construction du FP-tree
• Déterminer les produits fréquents (1-ens.)
• Trier par fréquence décroissante (table)
• Créer une racine vide
• Pour chaque transaction
• ajout des chemins de produits ordonnés par
  fréquence
• fusion des sous-chemins communs
• mise à jour des compteurs de fréquence des
  produits

32
Génération des ensembles fréquents

• Exploitation récursive du FP-tree
• Pour chaque item fréquent
• Construire les chemins préfixes dans le FP-tree
• conditional pattern base
• Fusionner les préfixes identiques et conserver
  les sous-chemins de support gt minsup
• conditional FP-tree
• Générer les ensembles fréquents par combinaison
  des nœuds des chemins fréquents
• Un peu complexe !!!

33
Perfomance

• 2 passes sur la BD
• Le FP-tree peut être volumineux
• Peut ne pas tenir en mémoire
• Solution
• possibilité de combiner avec Apriori partition

34
Bilan Règles Booléennes

• De nombreux algorithmes qui passent à l'échelle
• Les applications restent difficiles
• le monde réel est plus complexe
• recherche de séquences
• recherche de séries temporelles
• interprétation difficile
• trop de règles sorties, coefficients ?
• Questions ?
• Quelles valeurs pour minsup et minconf ?

35
5. Génération de règles plus robustes

• Comment fixer support et confiance ?
• Comment éliminer les règles redondantes ?
• Comment intégrer les taxonomies (généralisation) ?

36
Les mesures en question

• Problème avec support et confiance
• Le support est symétrique A ? B ou B ? A ?
• Whisky ? Viande a une confiance élevée
• confiance(X ? Y) P(Y/X) P(XY)/P(X).
• ignore P(Y)
• élevée si P(X) est faible et P(Y) fort
• La conviction Brin97 mieux adaptée ?
• conviction(X?Y) P(X) P(Y)/P(X, Y)
• mesure unique asymétrique
• X?Y s écrit (X et Y) d où la conviction
• Sinon, comment trouver les règles ?
• Les ensembles fréquents sont insuffisants ...

37
La redondance simple AY98

• R1 Agt BC
• R2 ABgt C
• R2 est redondante / R1
• même support (ABC)
• conf (R2) sup(ABC)/sup(AB)
• conf(R1) sup(ABC)/sup(A)
• donc conf(R2) gt conf(R1)
• Plus généralement, pour un k-ensemble fréquent
  il suffit d'extérioriser la règle valide de
  condition minimale

AB
A
Sup(AB) lt Sup(A)
38
La redondance stricte AY98
sup(A) gt sup(AB)

• R1 Agt BCD
• R2 AB gt C
• R2 est redondante / R1
• conf(R1) sup(ABCD)/sup(A)
• conf(R2) sup(ABC)/sup(AB)
• sup(A) gt sup(AB)
• sup(ABCD) lt sup(ABC)
• donc conf(R1) lt conf(R2)
• Plus généralement, il suffit de considérer le
  plus grand k-ensemble fréquent et d'extérioriser
  la règle valide de condition maximale

ABCD
ABC
Sup(ABCD) lt Sup(ABC)
39
Les k-ensembles fréquents
0,3
ABC AB AC BC BD A B
C D ??????????????????

• Constituent un semi-treillis
• sup(X) gt sup(XY)

0,6
0,4
0,7
0,5
1
2
2
1
40
Génération des règles revue

• Il suffit de retrouver les plus grands ensembles
  de support gt MinSup
• puis d'en extraire les règles de confiance gt
  MinConf ayant une condition maximale
• S'il n'y en a pas on descend le semi-treillis des
  ensembles fréquents et on itère.
• Possibilité de s'intéresser à un item particulier
  et d'explorer ses ancêtres sur demande
• ex AgtAB,ACgtABC

41
Des règles plus générales

• Les règles multi-attributs
• associent des valeurs d'attributs distincts
• telephone Source "New-York" gt Cible "Paris"
  (5,30)
• Les règles à attributs numériques RS98
• règles de la forme A???x,y gt C ou A est un
  attribut numérique et C une condition il faut
  trouver x et y.
• exemple Age ??x,y gt Salaire gt 300 KF (5,30)
• trouver x? y?

42
Règles disjonctives et négatives

• Disjonctive
• Achat(X, "crème") Achat(X, "fromage") ?
  Achat("pain")
• Négative
• NOT Achat(X, "pain") ? Achat(X, "biscotte")
• Expressions logiques
• , , NOT (avec parenthèses pour priorité) en
  condition
• possible aussi en tête de règles

43
Les séquences temporelles

• Les règles cycliques ORS98
• règles vérifiées périodiquement
• ex tout les matins, café gt sucre, gâteaux
• XgtYcycle (l,o) signifie que XgtY tous les l
  unités de temps en commençant au temps o.
• Les patterns séquentiels
• séquence d items ordonnés (pas ensemble)
• similaire aux règles associatives mais l'ordre
  importe
• exemple
• achat de chaussures, puis pantalon, puis chemise
• consultation de pages web (pageA, pageC, pageF)

44
6. Règles multi-niveaux

• Difficultés de trouver des associations robustes
• significatives au niveau des données élémentaires
• intérêt de pouvoir grouper les données
  élémentaires en classes plus ou moins générales
• Impacts sur les algorithmes
• trouver les règles à plusieurs niveaux
• supports de règles générales plus élevés

45
Généralisation

• La généralisation permet de résumer les données
• introduit une hiérarchie de classe, du général au
  détaillé
• remplace les valeurs (trop) détaillées par des
  moins détaillées jusqu'au niveau souhaité
• augmente les comptages en vue d'induire des
  règles
• exemple plus de légumes que de carottes
• Basée sur linduction orientée attribut Lu Han
  93
• utilise des hiérarchies de concepts

46
Hiérarchie de concepts

• Arbre de généralisation / spécialisation de
  concepts
• Objectifs
• décrit le passage des concepts les plus
  spécifiques correspondant aux valeurs de
  lattribut dans la base de données aux concepts
  plus généraux
• Résultats
• Table généralisée ou règles (plus ou moins
  caractéristiques, discriminantes ...) sur les
  données

47
Exemple de hiérarchies
Agriculture

Monde

48
Exemple dinduction orientée attribut
Induction / attribut
49
Algorithme optimisé (1)

• Utilisation du même support à tous les niveaux
• exemple 7 pour Agriculture, Légume et Carotte
• inutile d'examiner un k-ensemble dont une classe
  supérieure ne satisfait pas le support
• exemple ne pas miner Carotte si Légume ne
  satisfait pas le support

50
Algorithme optimisé (2)

• Utilisation d'un support plus fins dans les
  sous-classes
• exemple 7 pour Agriculture, 3 Légume et 1
  Carotte
• plus réaliste car classes de plus en plus fines
• plusieurs stratégies de recherche possibles
• ne pas miner une sous-classe d'une classe non
  fréquente gt pertes possibles
• évaluer par niveau de manière indépendante gt
  algorithme coûteux
• évaluer en profondeur avec des seuils

51
Utilisation des datacubes

• Les règles multi-dimensionnelles se traitent
  comme les règles classiques
• évaluation de prédicats à la place place de
  l'existence d'items
• Les datacubes sont un support intéressant pour la
  recherche de règles N-dimensionnelles

52
7. Conclusion

• De nombreuses techniques de recherche de règles
• La plupart passe difficilement à l'échelle
• limitées à quelques milliers d objets
• échantillonner puis valider sur le reste
• Un bon outil doit proposer plusieurs techniques
• Les problèmes
• comment explorer de volumineuses bases de données
  ?
• trouver des structures d'indexation intéressantes
  ?
• maintenance incrémental des règles ?
• exploration de types de données complexes ?
