Apresenta

1

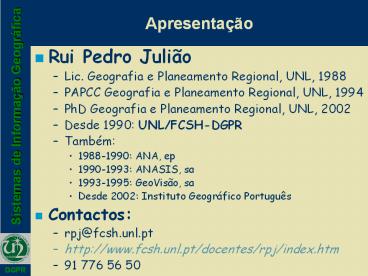

Apresentação

• Rui Pedro Julião
• Lic. Geografia e Planeamento Regional, UNL, 1988
• PAPCC Geografia e Planeamento Regional, UNL, 1994
• PhD Geografia e Planeamento Regional, UNL, 2002
• Desde 1990 UNL/FCSH-DGPR
• Também
• 1988-1990 ANA, ep
• 1990-1993 ANASIS, sa
• 1993-1995 GeoVisão, sa
• Desde 2002 Instituto Geográfico Português
• Contactos
• rpj_at_fcsh.unl.pt
• http//www.fcsh.unl.pt/docentes/rpj/index.htm
• 91 776 56 50

2
Programa

• Apresentação
• Introdução aos SIG
• Enquadramento e Definições
• Aplicações e Utilizadores
• Modelos de Dados
• Implementação
• Análise Espacial
• Modelos Operacionais
• Aquisição e Estruturação
• Integração
• Exploração
• Projecto

3
Avaliação

• Frequência
• 70
• Trabalho prático
• 30

4
Resumo

• Introdução aos SIG
• Enquadramento e Definições
• Utilizadores e Aplicações
• Modelos de Dados
• Implementação

5
Resumo

• Introdução aos SIG
• Enquadramento e Definições
• Utilizadores e Aplicações
• Modelos de Dados
• Implementação

6
Tecnologias de Informação Geográfica

• Conceito lato e abrangente
• Todo o tipo de instrumentos para lidar com
  informação geográfica

7
TIG - Utilização
8
TIG - Definições

• Sistemas de Cartografia Digital
• Sistema para esboçar, desenhar, editar e
  visualizar informação cartográfica
• Suportado por sistemas CAD módulos
• Sistemas CAD
• Sistema para esboçar, desenhar, editar e
  visualizar informação gráfica
• Autocad / Microstation

9
TIG - Definições

• Desktop Mapping
• Pesquisa, análise e visualização
• Representação temática
• Arcview, Geomedia, Mapinfo
• WEB-GIS
• Acesso remoto, via WWW, a funcionalidades de
  análise espacial
• Páginas amarelas, Geosapo, ...

10
TIG - Definições Exemplo Desktop Mapping
11
TIG - Enquadramento

• Crescente complexificação da sociedade
• Necessidade de avaliar e prever
• Disponibilidade de informação
• Instrumentos de análise
• Sistemas informáticos

Décadas de 60 e 70
12
TIG Aparecimento I
13
TIG - Aparecimento II

• Universidade de Washington (Seattle)
• William Garrinson e Brian Berry
• Horwood, Marble, Getis
• Revolução quantitativa
• Governo Canadiano (Min. Agricultura)
• Tomlinson
• CGIS - 1964
• Inventário das aptidões do solo

14
TIG - Aparecimento III

• Laboratory for Computer Graphics and Spatial
  Analysis (Universidade de Harvard)
• Howard Fischer (Arquitecto e Urbanista)
• North Western Technical Institute (1963)
• SYMAPS (SYnagraphic MAPping System)
• 300 a 500 licenças
• Gabinete da Área de Sines LNEC
• Pólo de investigação e desenvolvimento dos SIG
• Jack Dangermond - ESRI (1968)
• D. Sinton / James Meadlock - Intergraph (1969)

15
Sistemas de Informação Geográfica

• Várias definições e muitas confusões
• SIG enquanto tecnologia
• SIG enquanto projecto
• Moda ?? Talvez !
• Utilizações indevidas do termo
• n encontros mundiais
• Mas há definições
• e várias (já o disse)

16
SIG Definições I

• Burrough (1986)
• a powerful set of tools collecting, storing,
  retrieving at will, transforming and displaying
  spatial data from de real world
• DoE (1987)
• a system for capturing, storing, checking,
  manipulating, analysing and displaying data which
  are spatially referenced to the earth
• Parker (1988)
• an information technology which stores, analyses
  and displays both spatial and non-spatial data
• Aronoff (1989)
• any manual or computer based set of procedures
  used to store and manipulate geographically
  referenced data

17
SIG Definições II

• Síntese
• Procedimentos (e suporte) para
• recolher
• armazenar
• pesquisar
• analisar
• representar e visualizar
• informação geográfica (geometria e atributos)
  representados por
• pontos
• linhas
• polígonos
• volumes

18
SIG Definições III

• Rui Gonçalves Henriques (Presidente do CNIG)
• Sentido lato
• Conjunto de Procedimentos para ...
• Sentido restrito
• Conjunto de programas para ...

19
SIG Definições III

• Rui Gonçalves Henriques (Presidente do CNIG)
• Sentido lato
• Conjunto de Procedimentos para ...
• Sentido restrito
• Conjunto de programas para ...
• Banir a frase
• Comprei um SIG !!

20
SIG Palavras Chave

• Decisão
• Objectivo último do SIG
• Integração
• Componente metodológica fundamental
• Informática
• Suporte
• Informação geográfica
• Matéria prima e produto
• Tempo
• Tempo útil

21
SIG Componentes
22
SIG Ideias a Reter

• SIG ? Objectivo
• Instrumento
• SIG ? Informática
• Equipamento
• Software
• Informação
• Técnicos
• Metodologias
• ...

23
SIG Links

• www.ncgia.org
• www.ec-gis.org
• www.eurogi.org
• www.usig.pt
• www.igeo.pt
• snig.igeo.pt
• ( geocid)

24
Resumo

• Introdução aos SIG
• Enquadramento e Definições
• Utilizadores e Aplicações
• Modelos de Dados
• Implementação

25
Utilizadores

• Administração Pública
• Empresas
• Investigação e Ensino
• Individual
• Quantos ? Muitos !!
• Década de 70 - 500 licenças de SYMAP
• 1991 - Estimativa de 2 milhões para 2000
• 1998 - Estimativa de 10 milhões para 2000
• Portugal Evolução do ESIG
• 1997 - ? 300 pessoas
• 1999/2001/2002 - ? 650 pessoas

26
Utilizadores vs Programadores
Programadores
Maior domínio das tecnologias
Maior domínio dos temas
Técnicos SIG
Utilizadores
27
Utilizadores - Administração Pública

• Administração Central
• Instituto Geográfico Português
• INAG, IDRHa, IVV, SNBPC, DGOTDU, IPPAR, DGA, IGM
• IGeoE, IH, INE
• Administração Regional
• Áreas Metropolitanas
• CCDRs
• Administração Local
• Câmaras Municipais, SMAS
• Associações de Municípios

28
Utilizadores - Empresas

• Técnicos
• Infraestruturas (EDP, GDP, PT, TV Cabo, Brisa,
  ...)
• Telecomunicações móveis (Telecel, TMN, Optimus)
• Gabinetes de Estudos e Planeamento (Cedru,
  Geoideia, Gitap, ...)
• Estudos de mercado (Marktest, ...)
• CTT
• Frotas (Mello Valores, Antran, X-Tran, ...)
• Silvicultores (Celpa, Portucel, ...)
• Marketing e Vendas
• Bancos (ex-Central Hispânico, BCP, ...)
• Seguradoras (Mundial Confiança, ...)
• Telecomunicações (ICP, PT, Novis, Jazztel,
  Telecel, TMN, Optimus, ...)
• Ramo automóvel (Opel, Mercedes, ...)

29
Utilizadores - Investigação e Ensino

• Investigação
• sobre SIG
• com SIG
• Ensino
• sobre SIG (Universidades, Cursos Técnicos, ...)
• com SIG (ensino secundário - Projecto Geolab)

CNIG, UNL (FCSH, FCT e ISEGI), UTL (FA, ISA,
IST), U. Aveiro, U. Évora, UTAD, ...
30
Utilizadores - Individual

• Individual
• WWW
• Wap
• Navegação
• etc

31
Utilizadores - IndividualExemplos
www.paginasamarelas.pt
32
Áreas de Aplicação

• Muitas e bastante diversificadas
• Um utilizador - Vários tipos de aplicação
• Exemplos
• Gestão e programação de redes técnicas
• Optimização de percursos
• Produção cartográfica
• Gestão e ordenamento do território/Urbanismo
• Estudos de localização de equipamentos e
  infraestruturas

33
Resumo

• Introdução aos SIG
• Enquadramento e Definições
• Utilizadores e Aplicações
• Modelos de Dados
• Implementação

34
Informação Geográfica vs Dados Geográficos

• Dados Geográficos
• Conjunto de elementos com uma referência
  explicita a uma determinada localização
• Informação Geográfica
• Conjunto de elementos interrelacionados com uma
  referência explicita ou implícita ao território
  que são seleccionados para representar uma
  determinada realidade
• Informação Geográfica Conjunto de Entidades
  Geográficas
• Georreferenciação Atributos Relações espaciais

35
Informação Geográfica
36
SIG Definições II (tema I)

• Síntese
• Procedimentos (e suporte) para
• recolher
• armazenar
• pesquisar
• analisar
• representar e visualizar
• dados geográficos (geometria e atributos)
  representados por

pontos linhas polígonos volumes
37
Informação Geográfica - Modelos de Dados
Modelos de Dados

• Percepção
• Representação

Vectorial
Raster
Pontos
Linhas
Áreas
38
Modelo de Dados Raster

• O modelo raster é espacialmente abrangente e
  procede à uniformização do território
• Cada entidade corresponde auma célula de uma
  matriz (grid)estruturada por linhas e colunas
• Para georeferenciar
• Coordenada de um canto
• nº de linhas
• nº de colunas
• Dimensão das células

39
Modelo de Dados Raster

• As células podem conter valores discretos ou
  contínuos que representam
• uma classificação
• Ex tipo de vegetação, ocupação do solo, classe
  de espaço de um PDM, etc.
• uma medida
• Ex população residente, a distância tempo, etc.

Valores discretos
Valores contínuos
40
Modelo de Dados Raster

• Algumas Vantagens
• Uniformização ? Simplificação
• Aplicação de algoritmos
• Alguns Inconvenientes
• Rigor geométrico
• Peso da informação
• Ligação de atributos
• Origens
• Imagens de satélite
• Conversão vector-raster
• Rasterização

41
Modelo de Dados Vectorial

• O território não é contínuo e as entidades são
  representadas por pontos, linhas ou polígonos

42
Modelo de Dados Vectorial

• Algumas Vantagens
• Rigor geométrico
• Ligação de atributos
• Alguns Inconvenientes
• Complexidade
• Diversidade de formatos
• Origens
• Digitalização
• Recolha directa (ex GPS)
• Conversão raster-vector

43
Topologia

• A topologia define a relação existente entre os
  objectos no espaço
• A informação geográfica tem de ser aferida
  geométrica e topologicamente
• Pontos ? Linhas ? Áreas
• Conectividade / Contiguidade / Áreas

44
Topologia

• A topologia define a relação existente entre os
  objectos no espaço
• A representação das entidades tem de ser
  geométrica e topologicamente válida
• Pontos ? Linhas ? Áreas
• Conectividade / Contiguidade / Áreas

45
Topologia
Versão mais simples em modelo hierárquico
Versão complexa com definição de contiguidade
46
Topologia
47
Atributos

• Os atributos são armazenados nas tabelas e são
  representados por números, caracteres, imagens ou
  audio
• Na tabela, cada registo armazena informação sobre
  um objecto no espaço e cada campo descreve um
  atributo desse objecto
• A ligação dos atributosao objectos no espaçoé
  efectuada através deum identificador único
• Este identificador éregistado no
  ficheirográfico e na tabela

48
Atributos
Coordenadas
Rede de Estradas
Pares X,Y
Arco
1 2 3 4 5 6
3,5 5,5 5,5 8,5 8,5 11,5 6,9 5,8
5,7 5,6 5,5 5,5 4,4 4,1 8,5
8,7
6
4
1
2
3
5
Join/Link
Atributos
Tipo Superf. Compr. Faixas
Nome
Feature-NO
1 2 3 4 5 6
48 48 48 60 60 32
4 4 4 4 4 2
A25 A25 A25 A14 A14 IC98
2 2 2 1 1 4
Asfalto Asfalto Asfalto Cimento Cimento Asfalto
49
Atributos
Link
Join
50
Resumo

• Introdução aos SIG
• Enquadramento e Definições
• Utilizadores e Aplicações
• Modelos de Dados
• Implementação

51
SIG Componentes
52
Hardware

• Estações gráficas
• CPU, RAM
• Disco
• Ecrans
• ...
• Periféricos complementares
• Mesas Digitalizadoras
• Scanners
• Plotters
• ...

53
Software
54
Etapas do Processo de Implementação

• Em termos gerais -gt 3 etapas
• Conceptualização
• Operacionalização
• Manutenção/Actualização
• SIG Projecto
• SIG Gestão

55
Análise Custo/Benefício

• Acção fundamental
• Acção desprezada
• Difícil de implementar
• valores elevados
• dispersão dos benefícios
