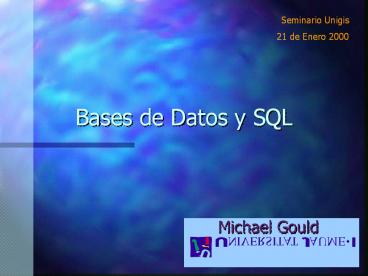

Bases de Datos y SQL

1
Bases de Datos y SQL
Seminario Unigis 21 de Enero 2000

• Michael Gould

2
Índice

• Introducción Bases de datos
• Modelo relacional
• SQL
• Repaso de comandos principales
• Lenguaje de definición de datos (DDL)
• Lenguaje de manipulación (DML)
• Demostraciones
• Extensiones de SQL para el mundo SIG
• Problemas con el modelo relacional

3
Porque las bases de datos?

• Parece obvio hoy en día
• Tradicionalmente sistemas trabajaban a base de
  ficheros sueltos, y procedimientos sobre ellos
• sistemas a medida de cada aplicación (pág. 2-9)
• Bdatos separación de datos e su implementación
  (hardware/software)
• Independencia
• Protección (permite sistema multiusuario)
• Flexibilidad (conectar la bdatos a todo)
• Eficiencia (minimiza duplicidad de datos)
• Integridad (minimiza errores lógicos)

4
Papel de BBDD en los SIG

• Típicamente mucha énfasis en cursos de SIG en la
  parte cartográfica
• digitalización, depuración, conversión de mapas
  digitales...
• enfoque geométrico
• y se puede enlazar atributos a cada elemento
  geográfico...línea, polígono etc.
• típico ejemplo segmento de calle (línea) con 6
  atributos longitud, anchura, 4 números de
  policía
• La parte cartográfica es más visual, interesante
• (transparencias)

5
Papel de BBDD (2)

• La creación de la base de datos SIG supone la
  recogida de datos carto(geo)gráficos y atributos
• Ocupa gran parte del tiempo/presupuesto
• Durante la explotación de un SIG, a largo plazo,
  la actualización cartográfica juega un papel
  trivial
• Explotación del SIG sinónimo con consultar ...a
  la base de datos (transparencias)
• la geometría se mantiene relativamente fija, los
  atributos no
• el SGBDR permite combinaciones de consultas casi
  sin limite
• limitación del diseño de la base de datos
• esta en vuestros manos

6
Papel de BBDD (3)

• Un experto en BBDD puede determinar el éxito de
  (o salvar) un proyecto SIG un cartógrafo no
• UNIGIS ofrece dos asignaturas (módulos) dedicadas
  a las BBDD
• Aconsejables los dos módulos
• Y si puede ser, un curso de Oracle después de
  Unigis
• Si no puede ser, utilización de MS-Access (en
  adición a Quasar) para el primer módulo

7
Modelos de bases de datos

• Modelo jerárquico
• estructura de árbol relaciones 1muchos
• requiere duplicación de datos
• Modelo en red
• permiten mejor relación entre los datos
• todo conectado a todo
• muy utilizado en aplicaciones COBOL (empresarial)
• Dibujos en la página 2-30
• Modelo relacional
• modelo dominante hoy en día

8
Modelo relacional

• Dr Edgar (Ted) Codd, de la IBM
• 1970 A relational model of data for large shared
  data banks Communications of the ACM 13(6).
• Modelo muy simple, flexible hasta cierto punto
• Todo en tablas, con columnas y filas
• Operaciones para crear, borrar, modificar tablas
• Otras operaciones (álgebra relacional) para
  manipular (consultar) estas tablas...
• El modelo se caracteriza por tres elementos

9
Características del modelo

• Elemento estructural forma de guardar datos
• todo en tablas, y nada más que tablas
• sin duplicar registros (filas, tuplas)
• campos (columnas) con nombres únicos
• entradas en un campo de solo un tipo
• numérico (entero, real..), texto, fecha, etc.
• todas las entradas serán datos atómicos
• orden de filas/columnas no importa
• valores nulos soportados (ltgt 0)
• claves para crear relaciones (solo una es clave
  primaria)

10
Características (2)

• Elemento de manipulación que se puede hacer
• Entrada una o mas tablas
• Salida una tabla nueva
• Codd define álgebra y cálculo relacional (el
  usuario no los vea)
• En la práctica, solo son 3 operadores
  fundamentales
• SELECT especificar criterios de búsqueda y
  crear una nueva tabla con solo los datos que
  buscábamos
• PROJECT copia un subconjunto de campos a una
  tabla nueva
• JOIN pega dos tablas para crear una nueva
• Select y Join operaciones críticas en el SIG
  vectorial

11
Características (3)

• Elemento de integridad control lógico
• Integridad de entidades
• garantiza que los campos clave tengan datos (no
  nulos) y que si existe un registro se puede
  localizar
• Integridad referencial
• mantiene intactas relaciones (referencias) de
  clave a clave
• no puedes borrar un registro al que depende otra
  tabla
• los dos campos clave deben ser del mismo tipo

12
Grado 5
Cardinalidad 2155
13
(No Transcript)
14
(No Transcript)
15
Como manipular los datos/tablas?

• Structured Query Language, SQL
• Viene de Sequel (IBM, 1974), todavía se pronuncia
  siquel, aunque oficialmente es S.Q.L.
• Un estándar ANSI, ISO pero...
• Los fabricantes han creado sus propias versiones
  no exactamente estándares...
• PL/SQL de Oracle ltgt SQL de MS Access (Jet)
• Muchos SIG utilizan ficheros DBF o MDB, que los
  manipulan sin los gestores dBase o Access
• Ningún fabricante soporta el 100 del estándar

16
SQL y el modelo relacional

• SQL no forma parte del modelo relacional
• Query-By-Example (QBE), otros lenguajes de
  consulta pueden aplicarse también al modelo
• SQL ha sido aceptado como el lenguaje de facto
• SQL aceptado por Codd, con matices
• Sirve como lenguaje completo de definición (DDL)
  y de manipulación (DML) de datos según el modelo
  relacional
• Tiene una estructura pseudo inglésa
• Se utiliza como lingua franca entre sistemas

17
Repaso de comandos SQL

• DDL
• CREATE lttablagt
• DROP lttablagt
• DML
• SELECT ltcolumna(s) de datosgt
• FROM lttabla(s)gt
• WHERE ltcondición lógicagt

18
Ejemplos del sintaxis SQL

• create table zona (
• IdZona smallint not null unique,
• NomZona char(30) not null unique,
• Superf smallint,
• IdOfCD smallint not null
• )
• create table tipo (
• IdTipo smallint not null unique,
• DescTipo char(30) not null unique
• )

19
Mas ejemplos...

• SELECT DISTINCT NomCons
• FROM ofarea,relacion,ofcd,zona,parcela,construc
• WHERE NomArCentral
• AND ofarea.IdArrelacion.IdAr
• AND relacion.IdOfCDzona.IdOfCD
• AND zona.IdZonaparcela.IdZona
• AND parcela.IdConsconstruc.IdCons

20
Mas ejemplos...
SELECT NomAr,AVG(Superf),SUM(Superf) FROM
ofarea,relacion,zona WHERE ofarea.IdArrelacion.Id
Ar AND relacion.IdOfCDzona.IdOfCD GROUP BY
NomAr
21
(No Transcript)
22
Relaciones

• Son BBDD relacionales, no?
• Dividimos los datos entre varias tablas
  (específicas) para minimizar la duplicación de
  datos, y también las dependencias entre campos
• proceso conocido como normalización (sección
  4.1.3)
• Hay relaciones de 3 tipos entre atributos
• 11, una persona tiene un DNI
• 1M, una persona tiene muchos amigos
• MN, una tienda tiene muchos clientes, cada uno
  de los cuales es cliente de muchas tiendas

23
Relaciones (2)

• El modelo relacional no permite relaciones MN,
  por eso a veces hay que crear nuevas tablas
  (auxiliares) como puentes entre una tabla y
  otras
• Ejemplo de la Videoteca
• tabla clientes (cada cliente es único)
• tabla películas (cada película es única)
• Problema Como modelar el caso en que una
  película esta en manos de muchos clientes, y que
  cada cliente puede haber alquilado muchas
  películas?
• Solución nueva tabla movimientos, con campos
  en común con clientes y películas

24
Claves

• Para enlazar tablas mediante un campo en común
• Claves primarias (campo único), como DNI en la
  tabla clientes
• Claves externas (foráneas), como DNI en la tabla
  movimientos
• Ejemplo de Neptuno en Access

25
Diseño de la Base de Datos

• Cuales son las entidades (y sus atributos) de
  importancia
• Cuales son las relaciones entre ellas
• Creación de modelos E-A-R tratada en detalle en
  la sección 4 del libro Unigis
• Luego diseñar una bdatos física de acuerdo con el
  modelo
• Este diseño no es una tarea trivial
• La explotación del SIG (consultas posibles) se
  basa en este diseño !!
• Rediseñar una base de datos a posteriori MUY caro
  !!

26
SQL en el ámbito SIG

• Se utiliza (SQL es un estándar de facto)
• Cuando sabes SQL, sabes el 30 de cualquier SIG
  vectorial
• Pero no es lenguaje óptimo para representar las
  relaciones espaciales (basadas en la geometría)
• cerca de, pasando por, intersección con, dentro
  de
• Y no permite interacción multimodal
• Cuáles son las carreteras que pasan por este
  ltseñalizando con ratóngt barrio?
• En general SQL es para tablas de texto
• SQL sirve para modelar como la gente utiliza
  tablas

27
Problemas con SQL

• Normalmente el SIG maneja datos alfanuméricos (en
  tablas relacionales) y gráficos (en ficheros
  propietarios)...
• Ejemplos de Arc/INFO, MapInfo
• SQL no ofrece herramientas para la parte gráfica
• No es eficiente guardar miles (millones) de
  coords x,y,z en columnas largas
• Para representar un polígono hace falta crear por
  lo menos 5 tablas y sus relaciones
  correspondientes
• Demasiado complicado y lento

28
Problemas con SQL (2)

• Como optimizar almacenamiento de datos
  espaciales?
• Puedes ordenar un campo y definir un índice (que
  siempre es unidimensional) sobre este campo
• Contra la norma de Codd, que el orden no importa
• Y qué campo vas a elegir? Sólo coord-x, sólo
  coord-y...
• En general, lectura de tablas relacionales es muy
  lenta (olvídalo para dibujar elementos
  geográficos)
• Indices bidimensionales
• Quadtree, KDB-tree (van Oosterom)
• Decomposición/indexación regular en 2-D del
  espacio

29
Problemas con SQL (3)

• No se puede definir tipos de datos abstractos
• Modelo relacional define CHAR, ENTERO, REAL,
  FECHA, etc.
• Sería útil poder definir tipos geométricos por
  ejemplo
• línea, nodo, rectángulo...
• Reconocida hace 20 años la necesidad de
  extensiones especiales al SQL para servir los
  campos SIG, CAD, diseño...

30
Solución 1 Pseudo-SQL

• Ejemplo de MapInfo
• Han definido extensiones para objetos
  geográficos
• aquí objeto entidad (no es OO)
• obj contiene otro obj, tiene intersección con,
  esta completamente dentro...
• Gestor de base de datos hecho por MapInfo, que
  entiende estas extensiones, y que trabaja con
  ficheros DBF
• No cumple con muchas normas del ANSI SQL
• Pero funciona...

31
(No Transcript)
32
Solución 2 SQL espacial

• Bundock y otros (Smallworld)
• Herring y otros (IntergraphgtgtOracle)
• van Oosterom (en libro anexo Unigis)
• SQL-3 algo más flexible, permite algo de OO
• SQL-MM (multimedia)
• Oracle Spatial (todos los datos en tablas
  relacionales)
• Basado en un nuevo modelo objeto-relacional
• Soporta algo de SQL, algo de conceptos OO,
  programación desde Java, C, etc.

33
Ejemplos, Oracle Spatial

• Cuales son los parques con ríos?
• SELECT parks.name
• FROM parks, rivers
• WHERE
• sdo_geom.relate(parks.geometry, rivers.geometry,
• OVERLAPBDYINTERSECT) OVERLAPBDYINTERSECT

34
Otro de Oracle Spatial

• Parques por donde pasa la carretera I-93
• SELECT Parks.Name FROM Parks, Roads
• WHERE
• MDSYS.SDO_RELATE(Parks.Geometry, Roads.Geometry,
• MASKANYINTERACT) TRUE
• AND Roads.Name I-93

35
BBDD objeto-relacional

• En su infancia
• Oracle liderando el campo, empujando fuerte
• tiene grupo de 200 trabajando en temas especiales
• BD relacionales poseen una masa crítica
  sustancial
• Todos los sistemas utilizan indexación 2-D (o
  n-D) para mejorar rendimiento
• tema tratado en otro modulo de Unigis

36
El futuro de las BBDD

• Ya que vivimos en tiempo de Internet, nadie sabe
• Será la propia Internet (web) nuestra base de
  datos?
• Todo distribuido
• Todo conectado
• Faltan nuevos índices, buscadores
• Es una base de datos con dominio abierto
• crece al ritmo de 100.000 páginas (recursos) al
  día
• no es posible la consulta Dame un listado de
  todos los recursos sobre tal tema
• Otros tiempos, otros SIGs

37
Gracias por vuestra atención.gould_at_uji.es
Seminario Unigis 21 de Enero 2000
