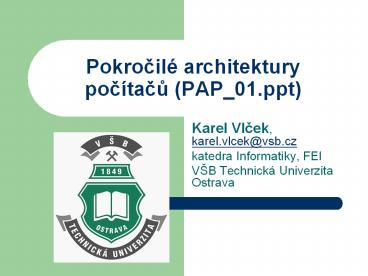

Pokrocilé architektury pocítacu (PAP_01.ppt)

• Karel Vlcek, karel.vlcek_at_vsb.cz
• katedra Informatiky, FEI
• VŠB Technická Univerzita Ostrava

2
Kategorizace architektur pocítacu

• Co predmet architektury pocítacu popisuje
• (CPU ALU radic pamet Vstupy/Výstupy)
• Subskalární architektura (von Neumannova)
• Skalární architektura
• Superskalární architektura statická (VLIW)
• Superskalární architektura dynamická
• Prehled architektur fy INTEL

3
Metody popisu architektur

• Úroven abstrakce popisu (behavioristický popis,
  funkcní popis, popis struktury)
• Modelování a simulace procesoru (model
  programovací, model technický)
• Implementace procesoru (modelování logické a
  fyzické struktury, vliv integrace a clenení
  architektur a jejich cástí na výpocetní výkon)

4
Základní funkcní jednotky pocítace

• Aritmetická a logická jednotka (ALU)
• Radic (konecný automat pro rízení cinnosti)
• Pamet (úrovne pametí a jejich rychlost)
• Vstupy a výstupy (adresování, zpusoby
  representace informace, podpora formátování dat)

5
Subskalární procesory

• Vyznacují se spolecnou pametí pro instrukce a
  data, kterou poprvé použil J. von Neumann
• Doba provádení jednotlivých instrukcí je dána
  souctem casu pro nactení (catch), dekódování a
  provedení (execution) instrukce
• Doba provádení programu je dána prostým
  aritmetickým souctem casu trvání jednotlivých
  instrukcí

6
Skalární architektura

• V jednom instrukcním taktu je nactena a
  dekódování jen jedna instrukce
• Provádení instrukcí probíhá v casovém prekrývání
  nebo paralelne (napríklad operace v pevné a
  pohyblivé rádové cárce)
• Trvání programu je delší, než soucet dob
  provádení instrukcí, protože v nekterých taktech
  nemuže být nactena instrukce

7
Superskalární statická architektura

• Zvýšení výpocetního výkonu bylo dosaženo
  zretezením výpocetních jednotek (provádení
  instrukcí je tedy více prekryto)
• Pro zvýšení výkonu bylo nutné dosáhnout
  paralelního nacítání instrukcí tato architektura
  je nazývána superskalární
• Rešení prineslo zvetšení délky slova dekódované
  instrukce oznacované VLIW

8
Superskalární dynamická architektura

• Princip je zajišten plánováním nekolika instrukcí
  soucasne
• Pri instrukcích skoku jsou nekteré výsledky
  provádení ztraceny, protože nactení muselo
  predcházet provádení instrukcí
• Týká se to zejména prístupu do operacní pameti
  pri ctení nebo ukládání dat

9
Prehled procesoru INTEL

• rok model f MHz data adresa pocet
  transistoru
• 1974 8080 3 8 16 5 000
• 1978 8086 5 16 20 29 000
• 1982 80286 10 16 24 134 000
• 1985 80386DX 16 32 32 275 000
• 1988 80486 50 32 32 1 200 000
• 1993 Pentium 66,7 64 32 3 100 000
• 1995 Pentium Pro 200 64 36 5 500 000
• 1997 Pentium II 450 64 46 7 500 000
• 1999 Pentium III 600 64 46 9 500 000
• 2000 Merced 1000 64 64 50 000 000

10
Agenda Principy architektury procesoru

• CISC versus RISC
• Prekrývání catch execution a MMU
• CISC a mikroprogramové rízení
• Základní vlastnosti RISC
• RISC architektura a její vnitrní vztahy
• RISC s architekturou L/S (Load/Store)

11
CISC versus RISC

• Od roku 1975 spolu souperí dve koncepce
  architektur
• CISC (Complex Instruction Set Computer)
• RISC (Reduced Instruction Set Computer)

12
CISC se spolecnou pametí Cache

• CISC procesor s mikroprogramovým rízením

13
CISC s prekrýváním

• Procesory CISC zacaly používat prekrývání
  provádení a nacítání následující instrukce
• Po dobu 95 casu je zpracováváno asi jen 25
  instrukcí z celkového sortimentu
• Procesory mely príliš složitý radic, který
  zabíral, protože byl rešen hardwarove, príliš
  velkou plochu na cipu.

14
Doba provádení instrukcí Tc

• Doba provedení programu (cas provedení N
  instrukcí je dána vztahem
• Tc T.N.CPI,
• kde N je celkový pocet vykonaných instrukcí a
  CPI (Clock por Instruction) je prumerný pocet
  vykonávaných cyklu potrebných k vykonání
  instrukce

15
Základní rysy RISC procesoru (1)

• Malý pocet relativne jednoduchých instrukcí
• V jednom taktu je vykonány jedna instrukce
• Radic s pevne propojenou logickou sítí hradel
• Operace dat pouze nad registry zápisníkové pameti
• Velký pocet programove dostupných registru

16
Základní rysy RISC procesoru (2)

• Tyto zmeny vyvolaly nutnost optimalizace programu
  pomocí optimalizujícího kompilátoru
• Adresaci až 192 registru pri ctení operandu a
  ukládání výsledku operace
• Prístup do pameti pouze instrukcí presunu, proto
  se oznacují instrukce jako L/S instrukce
  (Load/Save Instructions)

17
RISC s pevne propojeným radicem

• Funkce oddelených Cache pro instrukce a data

P. P. radic
CPU
I - Cache
D - Cache
Hlavní pamet
18
Další vývoj RISC (1)

• Pro rychlou cinnost není duležitý pocet
  instrukcí, ale jejich provádení v jednom
  instrukcním cyklu
• Optimalizující prekladac má tak k dispozici vetší
  možnosti optimalizace
• Dosahuje se tím možnost optimalizace programu
  mnohem snadneji, než volbou složitých instrukcí

19
Další vývoj RISC (2)

• Další vývoj smeroval ke zvýšení efektivity práce
  procesoru s pametí
• CPU byla doplnena o jednotku správy pameti MMU
  (Memory Management Unit)
• Pripojen byl také numerický koprocesor pro
  zpracování dat v pohyblivé rádové cárce
• Zdokonaleny byly i operace pro obsluhu bran
  periferních zarízení

20
Soucasný stav vývoje RISC

• RISC jsou již standardne rešeny jako L/S
  architektura (Load/Store)
• RISC jsou schopny vydávat nekolik instrukcí v
  jednom instrukcním cyklu (superskalární technika)

21
Agenda Zretezené zpracování

• Typy zretezení (ALU instrukce, prokládání pameti,
  housenkové smerování, transakce)
• Nezretezené zpracování
• Zretezené zpracování
• Synchronní a asynchronní implementace
• Optimalizace poctu stupnu
• Superzretezení

22
Zretezené zpracování

• Zretezení je založeno na rozpracování nekolika
  instrukcí v soubežném režimu a jejich prubežném
  dokoncování
• Dosáhne se tím zvýšení výkonu procesoru podobne
  jako napríklad pri výrobe na montážní lince
  automobilu
• Pri instrukcích skoku se snižuje úcinnost
  zvyšování výkonu

23
Typy zretezení

• Zretezení lze uplatnit pri rízení provádení
  instrukcí nebo mikroinstrukcí
• Pri realizaci aritmetických instrukcí
• Pri prístupu do pameti (Interleaved Memory)
• Pri zasílaní zpráv (Wormhole Routing)
• Pri provozu na sdílené sbernici s rozdelenými
  transakcemi (Split-Transaction Bus)

24
Predpoklady pro úcinné zretezení

• Nepretržitý prísun údaju, nad nimiž je provádena
  stejná operace
• Rozdelení do nezávislých kroku
• Približne stejné trvání kroku cinnosti provádené
  pri dílcích krocích zretezení

25
Nezretezené zpracování

• Nezretezené zpracování je zobrazeno tabulkou s
  dvanácti kroky provádení trí instrukcí
• Cas 1 2 3 4 5 6 7 8 9 10 11
  12
• i1 S1 S2 S3 S4
• i2 S1 S2 S3 S4
• i3
  S1 S2 S3 S4

26
Zretezené zpracování (1)

• Zretezené zpracování je zobrazeno tabulkou s
  deseti kroky
• Cas 1 2 3 4 5 6 7 8 9 10
• i1 S1 S2 S3 S4
• i2 S1 S2 S3 S4 -
• i3 S1 S2 x S3 S4
• i4 S1 x S2
  S3 S4
• i5 x S1
  S2 S3 S4
• i6
  S1 S2 S3 S4

27
Zretezené zpracování (2)

• V predchozím diagramu jsou pomlckou vyznaceny
  situace, kdy je pocítac bez práce pomlckou -
• Cekání na mezivýsledek je zobrazeno smbolem x
• Pocet stupnu je oznacován hloubka rezu
• Doba pruchodu všemi stupni je tzv. latence retezu

28
Minipocítace a strediskové pocítace a
mikropocítace

• Technika zretezení byla overena již na konci
  šedesátých let v jednotkách s plovoucí rádovou
  cárkou na IBM 360/91 (1967)
• U mikropocítacu byla technika zretezení poprvé
  použita v procesorech CISC v roce 1985

29
Technické rešení zretezení

• Rešení je možné dvojího provedení
• Synchronní je rízeno zdrojem synchronizace. Pri
  realizaci se strídá logická sít realizující
  výkonné jednotky se záchytnými registry
• Asynchronní dosahuje maximální rychlosti. Pri
  návrhu jednotky je kritickou hodnotou pri návrhu
  zpracování dat zpoždení signálu v logické síti

30
Technické rešení zretezení (2)

• Synchronní linka se zretezením

31
Optimalizace poctu stupnu

• Pri návrhu architektury je nutné mít na pameti,
  že prumerne každá desátá instrukce je skok
• Mezi zvýšením rychlosti a ceny existuje optimální
  rešení
• Pocet stupnu linky nelze libovolne zvyšovat

32
Ukazatel zrychlení S

• Zrychlení S definujeme jako pomer délky
  sekvencního zpracování TlN.k.t a zkrácené délky
  zretezeného zpracování N vstupních položek
  Tk(kN-1).(ttd). Nedochází-li k zastavování
  linky je pomer
• SkTl/Tk N.k.t /(kN-1).(ttd)

33
Superzretezení

• Využije-li se behem taktu signálu ze zdroje
  synchronizace každé hradlo zhruba jednou, jedná
  se o techniku tzv. superzretezení
• Úcinnost superzretezení je tedy závislá na
  použité technologii

34
Agenda Linky

• Výkonnost nezretezených procesoru
• Usporádání zretezené linky
• Typ RISC
• Konflikty RAW, WAR a WAW
• Predávání údaju u konfliktu
• Výpocet adresy u skoku
• Príklady

35
Výkonnost nezretezených procesoru

• Sekvencní provádení instrukcí doba provádení
  programu je dána souctem dob trvání instrukcí
• Výkonnost nezretezených procesoru P je tak dána
  opakovací periodou signálu ze zdroje
  synchronizace (periodou hodin)

36
Usporádání zretezené linky (1)

• Architektura pro zretezené zpracování instrukcí v
  lince umožnuje prekrytí doby nactení a doby
  provádení instrukcí
• K urcení výkonnosti potrebujeme tri údaje
• Periodu signálu zdroje synchronizace
• Latenci instrukcí (operací) a
• Iniciacní intervaly

37
Usporádání zretezené linky (2)

• Nejstarší typ linky pro zretezené zpracování
  používal pouze 2 stupne instrukcní jednotku a
  provádecí jednotku
• Soudobé linky obsahují 5 až 12 stupnu
• Rozlišují se ctyri hlavní podmnožiny instrukcí
  1. aritmetické a logické s pevnou cárkou (FX), 2.
  operace s pohyblivou rádovou cárkou (FP), 3.
  skoky (B, Branching) a
• 4. ctení a ukládáni dat (L/S, Load/Store)

38
Tradicní procesory RISC

• Cinnosti zretezení u RISC procesoru
• IF (Instruction Fetch)
• ID (Instruction Decode) a RO (Read Operands)
• EX (Execute) a WB (Write Back)
• CA (Cache Access)
• AG (Address Generation)
• E/C (Execute/Cache Access)

39
Konflikty RAW, WAR a WAW

• Tri druhy datových závislostí
• RAW (Read After Write) ctení po zápisu
• WAR (Write After Read) zápis po ctení
• WAW (Write After Write) zápis po zápisu
• Závislost RAR (Read After Read) ke konfliktu
  nikdy nevede

40
Predávání údaju u konfliktu

• RAW - predávání dat (forwarding, bypassing) jinak
  nazývané postupová závislost nebo pravá závislost
  (true dependence)
• WAR - Protiproud (anti-dependence). Tato sekvence
  muže dávat výsledky v jiném poradí, než uvádí
  program
• Skoky predstavují tzv. rídicí závislost (control
  dependence)

41
Výpocet adresy u skoku

• Pro výpocet adresy skoku je výhodné použít
  samostatnou aritmetickou jednotku.
• Tento výpocet je prováden již ve fázi ID a pak
  lze pres multiplexor uložit novou adresu prímo do
  programového cítace
• Snížit tuto nevýhodu je možné také použitím
  dynamické predpovedi skoku.
• To je nezbytné u superskalárních procesoru

42
Literatura

• Dvorák, V. Architektura a programování
  paralelních systému, VUTIUM Brno, (2004), ISBN
  80-214-2608-X
• Dvorák, V., Drábek, V. Architektura procesoru,
  VUTIUM Brno, (1999), ISBN 80-214-1458-8
• Drábek, V. Výstavba pocítacu, PC-DIR, s.r.o.
  Brno, (1995), ISBN 80-214-0691-7
• Mueller, S. Osobní pocítac, Computer Press,
  Praha, (2001), ISBN 80-7226-470-2
• Pluhácek, A. Projektování logiky pocítacu,
  Vydavatelství CVUT Praha, (2003), ISBN
  80-01-02145-9
