Automa

1

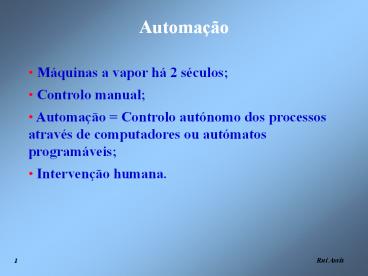

Automação

• Máquinas a vapor há 2 séculos
• Controlo manual
• Automação Controlo autónomo dos processos
  através de computadores ou autómatos
  programáveis
• Intervenção humana.

2
Exemplo de um processoFabricação de café
3
Exemplo de um processo automatizadoPortas
mágicas de um templo
Portas
Fogueira
Altar
Depósito de ar selado
Depósito de água selado
Balde
Contrapesos
4
Componentes de um sistema automatizado
Rede eléctrica, pneumática, hidráulica, etc.
Processos tecnológicos
Motores eléctricos, cilindros, etc.
Sensores de temperatura, pressão, proximidade,
etc.
Contactores, variadores de velocidade, etc.
Computadores e autómatos programáveis
Interruptores, teclados, etc.
5
Níveis de um sistema automatizado

• Nível 1 Máquinas e dispositivos de comando
• Nível 2 Controlo dos dispositivos
  (computadores e autómatos programáveis)
• Nível 3 Gestão da produção (recolha e
  tratamento de dados)
• Nível 4 Gestão global (produção, armazéns,
  distribuição, etc.).

6
Grupos de automação

• Dispositivos de comando e potência
• Contactores e disjuntores
• Relés
• Temporizadores
• Arrancadores
• Variadores de velocidade
• Programadores electrónicos.
• Actuadores
• Eléctricos
• Pneumáticos
• Hidráulicos.

7
Grupos de automação

• Sistemas de tratamento de dados
• Autómatos programáveis
• Redes de comunicação.
• Interfaces homem-máquina
• Unidades de comando e de sinalização
• Botoneiras
• Teclados e terminais.
• Dispositivos de aquisição de dados
• Processos contínuos Sensores de fluxo,
  temperatura, pressão, velocidade, aceleração
• Processos discretos Nível, composição, peso,
  volume, tensão, compressão, posição, presença,
  visão.

8
Grupos de automação
Interruptor Luz Temperatura Caudal Pressão
Teclado
Inputs
Outputs
Motor Servo-motor Solenóide Embraiagem Relé
Visor Impressora
Controlador
Interface Operador-controlador
9
Exemplo de um circuito eléctricocom lâmpada
10
Exemplo de um circuito eléctricocom lâmpada
11
Exemplo de um circuito eléctricocom resistência
12
Exemplo de um circuito eléctricocom resistência
13
Exemplo de um circuito eléctricocom bobina
14
Exemplo de um circuito eléctricocom bobina
15
Exemplo de um circuito eléctricocom bobina
O interruptor pode ser comandado mecanicamente
por um termostato, pressostato, temporizador, etc.
16
Exemplo de um encravamento
17
Exemplo de um encravamento
18
Exemplo de um encravamento
19
Exemplo de um encravamento
20
Exemplo de um encravamento
21
Exemplo de comando e protecção de um motor
eléctrico
22
Exemplo de comando e protecção de um motor
eléctrico
23
Exemplo de comando e protecção de um motor
eléctrico
24
Exemplo de comando e protecção de um motor
eléctrico
25
Medição de peso
26
Medição de temperatura
27
Detecção de temperatura
28
Detecção de pressão
29
Detecção de proximidade

• Detectores de fim de curso
• Detectores ópticos
• Interrupção do feixe

• Reflexão do feixe.

• Detectores indutivos
• Detectores ultrasónicos.

30
Retroacção ou feed-back
31
Retroacção ou feed-back
32
Actuadores

• Válvulas de solenóide
• Relés
• Cilindros
• Motores eléctricos
• Servomotores de c.c. (controlo preciso de
  posição, velocidades variáveis elevadas e grandes
  binários)
• Motores síncronos de c.a. (mono, bi ou trifásico)
  (velocidade constante e função da frequência,
  pequeno, leve que um motor equivalente de
  c.c.)
• Motores de c.c.
• Motores passo a passo (tensão variável, binário e
  velocidade inversamente proporcionais, controlo
  preciso de posição)

33
Cilindro comandado manualmente
34
Cilindro comandado manualmente
Posição à frente
35
Cilindro comandado manualmente e por rolete
36
Cilindro comandado manualmente e por rolete
37
Cilindro comandado manualmente e por rolete
38
Cilindro comandado manualmente e por rolete
39
Cilindro comandado por válvulas de solenóide
40
Transmissão de movimento

• Rodas de atrito
• Engrenagens
• cilíndricas (eixos paralelos)
• cónicas (eixos concorrentes)
• Torsas (eixos não complanares)
• Cremalheira
• Correias
• planas
• trapezóidais
• dentadas.
• Correntes
• Cabos.

41
Transmissão de movimento - Embraiagem
Quando passa corrente na bobina, a embraiagem
fecha. Quando a corrente é interrompida, a
embraiagem abre devido à mola de tracção.
42
Transmissão de movimento - Embraiagem
43
Interrupção de movimento - Embraiagem
Quando o binário resistente do veio mandado
ultrapassa o binário de atrito, verifica-se
escorregamento, o qual é detectado pelo sensor
que desliga o motor
