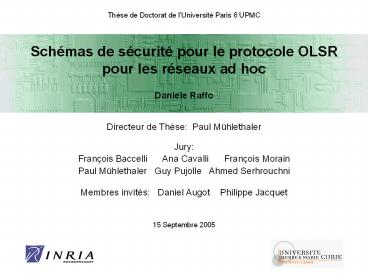

Thèse de Doctorat de lUniversité Paris 6 UPMC
Thèse de Doctorat de lUniversité Paris 6
UPMC Schémas de sécurité pour le protocole OLSR
pour les réseaux ad hoc Daniele Raffo Directeur
de Thèse Paul Mühlethaler Jury François
Baccelli Ana Cavalli François
Morain Paul Mühlethaler Guy Pujolle Ahmed
Serhrouchni Membres invités Daniel Augot
Philippe Jacquet 15 Septembre 2005
2
Plan de la présentation

• Introduction
• Les réseaux sans fil
• Les réseaux ad hoc et le routage - OLSR
• Les problématiques de la thèse ma contribution
• Attaques
• Hypothèse et modèle
• Architecture de sécurité de base (SIGNATURE)
• Timestamps et signatures
• Distribution des clés
• PKI pour OLSR
• Identity-Based Signatures
• Modèle noeuds compromis parades
• Signatures multiples (ADVSIG)
• Position géographique des noeuds (SIGLOC)
• Accusations et modèle du flot
• Conclusion

Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
3
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Les réseaux sans fil
Fréquences radio 2.4 GHz (ISM), 5 GHz
(U-NII) Standards IEEE 802.11abg, IEEE
802.16, HiperLAN, Bluetooth... Architectures BSS
(avec AP), IBSS (sans AP), ad hoc
BSS
IBSS (P2P)
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
4
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Les réseaux ad hoc et le routage
Un réseau ad hoc nécessite que dans tout
noeud soit actif un protocole de
routage Protocoles réactifs (AODV, DSR),
proactifs (OLSR, OSPF), hybrides (CBRP)
AD HOC
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
5
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
OLSR
OLSR (Optimized Link State Routing) protocole
proactif à état de lien, développé par INRIA
HIPERCOM. Inondation (flooding) optimisée par
Relais Multipoint (MPRs) tout noeud
sélectionne ses MPRs parmi ses voisins
symétriques pour quun message émis par le noeud
et relayé par ses MPRs soit reçu par tous ses
voisins à 2 sauts
Inondation pure Inondation par
MPRs
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
6
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
OLSR
Echange périodique de messages de
contrôle HELLO état de lien (voisinage),
sélection MPR 1 saut TC liens symétriques et
MPR relayé MID interfaces multiples relayé H
NA association host-network non-OLSR relayé
Entête IP
Entête UDP
Entête du paquet OLSR
Entête du message
Message
Entête du message
Message
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
7
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Problématiques de la thèse
Protection du système de routage dans un réseau
ad hoc Non traités écoute et intrusion dans les
réseaux ad hoc (car problèmes déjà traités dans
les réseaux classiques)

Identification des attaques contre les réseaux ad
hoc et OLSR Idéation et développement
darchitectures de sécurité Analyse des
modifications spécifiques au protocole OLSR
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
8
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Ma contribution
Modèle de sécurité pour les réseaux ad hoc

Identification des attaques contre OLSR
Mise en place dune architecture OLSR sécurisée
Noeuds non compromis (sécurité de base)
Noeuds compromis (sécurité avancée)
PKI pour OLSR

• Signatures
• Timestamps

• Signatures multiples
• Localisation GPS
• Accusations

Architecture pour le prototype CELAR
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
9
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Attaques contre OLSR
Buts de ladversaire sinsérer dans le protocole
de routage, perturber la topologie du réseau
Attaques sur le trafic de contrôle dans OLSR
DoS
Génération incorrecte du trafic
Relayage incorrect du trafic
Modification
Blackhole
attaque ANSN
MID/HNA incorrect
Wormhole
Rejeu
HELLO incorrect
TC incorrect
attaque MPR
ID spoof
link spoof
link spoof
ID spoof
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
10
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Attaques contre OLSR
Génération incorrecte des HELLOs identity
spoofing X envoie des messages avec C comme
origine ? A et B vont annoncer leur
voisinage avec C X choisit A et/ou B comme ses
MPRs avec lidentité de C
? ces MPRs vont
déclarer quil peuvent fournir connectivité vers
C ? conflits des routes vers C, perte de
connectivité
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
11
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Attaques contre OLSR
Génération incorrecte des HELLOs link
spoofing X déclare un lien sym avec A
? C choisit
comme son MPR set probablement X, D au lieu de
X, B, D ? les messages de E ne vont pas joindre
A Autre attaque X ne déclare pas tous ses
voisins ?
possible perte de connectivité des voisins
ignorés
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
12
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Attaques contre OLSR
Génération incorrecte des TCs identity
spoofing X envoie un message avec lidentité de
C déclarant A comme voisin ? topologie
erronée link spoofing X envoie un message
déclarant D voisin ?
topologie erronée Non-envoi de TC, ou TC
incomplets ? topologie non diffusée
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
13
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Attaques contre OLSR
Génération incorrecte des MIDs/HNAs ? problèmes à
joindre les interfaces sélectionnées Attaque
ANSN X envoie un TC avec origine Y falsifié et
un ANSN élevé ? tout
message TC de Y ayant un ANSN inférieur est
ignoré (cf. Topology Set)
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
14
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Attaques contre OLSR
Modification des messages pendant le rélayage ?
mêmes conséquences de lidentity/link
spoofing Blackhole attack (non-relayage des
messages) ? perte de messages, topologie non
diffusée Replay attack ou Attaque de rejeu
Nécessite de changer MSN (HELLO ou TC) et/ou ANSN
(TC) ? engendre une perte des
messages selon leurs MSN/ANSN
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
15
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Attaques contre OLSR
Wormhole attack X (ou X-X) relaye les
messages entre A et B création dun faux lien
optimal sous le contrôle de X (blackhole) ?
lien compromis, possible perte de messages,
topologie fausse
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
16
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Attaques contre OLSR
Attaque MPR B MPR de A C MPR de B
X non MPR A envoie un message à X et B X
relaye ce message à C, même sil nest pas censé
le faire B relaye ce message à C C ne relaye pas
le message car il la déjà reçu de X ? perte de
messages
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
17
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Hypothèses et modèle

Modèle sans cryptographie
Modèle avec cryptographie
Noeud compliant
Noeud compliant
Noeud malveillant
Noeud compromis
Noeud malveillant
crypto sym crypto asym
noeud compromis noeud dont la clé privée (ou le
noeud lui-même) est tombé en main dun
adversaire, qui peut donc envoyer de faux
messages correctement signés
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
18
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Idée de base dune architecture
Isoler les noeuds adversaires en utilisant un
système de signature
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
19
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Technique
Un dévoilement de la clé symétrique (noeud
compromis) abouti à la compromission du réseau
entier...
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
20
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Technique
... tandis que avec des clés asymétriques on peut
encore identifier le noeud coupable (et
éventuellement léliminer du réseau)
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
21
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Signature
Ajout dune signature avec timestamp au trafic de
contrôle OLSR. Deux possibilités

• Signature du paquet
• Signature ajoutée à chaque paquet
• Contrôle hop-by-hop (end-to-end impossible car le
  paquet change)
• Taille du paquet plus petite
• Identification difficile des noeuds compromis (à
  cause du relayage)

• Signature du message
• OLSR message de type SIGNATURE
• Contrôle end-to-end
• Impossible signer le TTL et Hop Count (?
  attaques). Solution utiliser Timestamp à la
  place du TTL
• Meilleure identification de lémetteur
  signatures asym utiles!
• Meilleure intéroperabilité (signatures on/off)

Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
22
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Signature
Format du SIGNATURE 0 1
2 3 0 1 2 3 4 5 6
7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0
1 ------------------------
-------- Sign. Method Reserved
MSN Referrer
------------------------
--------
Timestamp
------------------------
--------
Signature
------------------------
-------- Associé à chaque message
HELLO/TC/MID/HNA, il le précède dans le même
paquet. (Une version précédente utilisait un
réfèrent MSN pour permettre la non-agrégation
abandonnée car engendrait un délai
important) Fragmentation possible pour respecter
le Maximum Transfert Unit Système de signature
intégré avec les fonctions de base dOLSR
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
23
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Signature
La Signature est calculée sur tous les champs non
mutables
Message Type
Vtime
Message Size
Originator Address
Time To Live
Hop Count
Message Sequence Number
Timestamp
SIGNATURE MESSAGE
Signature
Message Type
Vtime
Message Size
Originator Address
Time To Live
Hop Count
Message Sequence Number
HELLO/TC/MID/HNA MESSAGE
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
24
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Signature

• Fonctionnement principal du protocole
• Création dun message
• écrire le Timestamp
• générer la Signature
• envoyer la SIGNATURE et le message de contrôle
  dans le même paquet
• Vérification dun message signé
• contrôler la Timestamp
• vérifier la Signature par rapport au message de
  contrôle
• si ok, traiter le message de contrôle sinon,
  écarter les deux messages

Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
25
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Signature
Modification du Duplicate Tuple dans le Duplicate
Set ltD_addr, D_seq_num, D_timestamp,
D_retransmitted, D_iface_list, D_timegt Un message
est donc identifié par D_addr, D_seq_num,
D_timestamp. Lalgorithme sécurisé de traitement
des paquets tient compte de cette modification
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
26
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Signature

• Condition de traitement (modifications pour la
  sécurité), étape 3b du RFC 3626
• Traiter le message selon le Message Type.
• Si le message est une SIGNATURE
• si la Timestamp est valide
• garder le SIGNATURE (entête incluse) en mémoire
• sinon
• écarter le message et effacer sa Duplicate Tuple
• Sinon, si le message est dune autre type
  implémenté
• si (MSN message MSN SIGNATURE 1) et
  (Signature est valide)
• effacer la SIGNATURE de la mémoire et traiter le
  message de contrôle
• sinon
• écarter le message et effacer sa Duplicate Tuple

Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
27
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Timestamps

• Utilisées pour parer les attaques de rejeu
  attaques de modifications du TTL
• Options pour les timestamps
• Timestamps en temps réel (horloge embarqué)
• Timestamps logiques (incrémentées à chaque
  événement)
• Protocole déchange des timestamps
  (Needham-Schroeder)

Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
28
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Timestamps
Utilisation des mécanismes OLSR sous-jacents. Une
synchronisation stricte nest pas nécessaire
lidentification dun message dans le Duplicate
Set est faite par adresse MSN Timestamp Le
Duplicate Set est effacé à chaque DUP_HOLD_TIME
(30 sec) Message accepté si le Timestamp est
entre DUP_HOLD_TIME/2
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
29
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Architecture du prototype CELAR
Implémentation du prototype CELAR horloges BIOS,
synchronisation manuelle au démarrage et
resynchronisation par régression
linéaire Dérive Resync pour précision de 15
sec sans resync 1 sec/j 15 j avec resync, cas
moyen 30 msec/j 500 j avec resync, pire
cas 0.2 sec/j 75 j
sans resynchronisation
avec resynchronisation
différence de temps (sec), référence router 1
temps (jours)
temps (jours)
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
30
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Architecture du prototype CELAR
Vitesse de signature/vérification (msec/op)

• Une possibilité
• HMAC pour signatures sym
• EC pour signatures asym

Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
31
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Etude de loverhead
Taille des messages doublée au max Calcul
théorique de loverhead dOLSR en fonction des
timers des messages de contrôle, du facteur
doptimisation dOLSR et de lalgorithme de
signature choisi
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
32
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Signature
Attaques parées par cette architecture
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
33
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Distribution des clés

• Alternatives possibles pour la distribution des
  clés dans un environnement ad hoc
• PKI standard avec Certification Authority
• Cryptographie à seuil (threshold cryptography)
• Imprinting
• Web of Trust (PGP)
• Identity-Based Signatures
• PKI pour larchitecture de sécurisation OLSR

Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
34
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Distribution des clés

• PKI pour OLSR
• Certification Authority (CA) clé publique
  connue à priori
• Pour un noeud donné, on a des
• Noeuds untrusted - non fiables clé publique
  non connue
• Noeuds trusted - fiables clé publique
  connue
• Un noeud
• sélectionne comme MPR seulement des noeuds
  fiables
• accepte comme MPR Selectors seulement des noeuds
  fiables
• accepte seulement les TCs qui ont comme origine
  des noeuds fiables
• relaye seulement les messages qui viennent de
  voisins fiables

Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
35
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Distribution des clés
PKI pour OLSR Problème dinterblocage pas de
sélection de MPR ? pas de distribution de
certificats! Solution considérer les liens MPR
avec les noeuds non fiables comme liens simples
symétriques Construction de la topologie et
distribution des clés sont simultanés
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
36
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Distribution des clés
PKI pour OLSR Certification
Authority Noeud sans clé
Noeud avec clé MPR Etape 1
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
37
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Distribution des clés
PKI pour OLSR Certification
Authority Noeud sans clé
Noeud avec clé MPR Etape 2
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
38
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Distribution des clés
PKI pour OLSR Certification
Authority Noeud sans clé
Noeud avec clé MPR Etape 3
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
39
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Distribution des clés
PKI pour OLSR Certification
Authority Noeud sans clé
Noeud avec clé MPR Etape 4
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
40
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Distribution des clés
PKI pour OLSR Certification
Authority Noeud sans clé
Noeud avec clé MPR Etape 5
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
41
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Cas des noeuds compromis

• Parades dans le cas des noeuds compromis
• Principe 0 utiliser larchitecture précédente
  (protocole SIGNATURE)
• Principe 1 prévention - Inclure de linformation
  redondante dans les messages de contrôle au fin
  de vérifier ceux-ci
• Signatures multiples relatives à létat de lien
  (ADVSIG)
• Position géographique des noeuds (SIGLOC)
• et/ou
• Principe 2 détection Déceler les comportements
  malveillants
• Système daccusations
• Modèle de conservation du flot

Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
42
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Cas des noeuds compromis
Protection offerte en cas de noeuds compromis
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
43
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Signatures multiples
La topologie du réseau change étape par étape
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
44
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Signatures multiples
On pourrait donc réutiliser linformation
topologique au moment ti-1 pour prouver la
validité de linformation à un moment successif
ti
t1
(vide)
t2
B
A
A ASYM_LINK
t3
B SYM_LINK
t4
A SYM_NEIGH ou MPR_NEIGH
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
45
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Signatures multiples
Cette information est le Link Code transmis dans
un HELLO
t1
(vide)
t2
B
A
A ASYM_LINK
(vide)
t3
B SYM_LINK
A ASYM_LINK
t4
A SYM_NEIGH ou MPR_NEIGH
B SYM_LINK
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
46
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Signatures multiples
Etat de lien Preuve
nécessaire
le paquet a été entendu
ASYM_LINK
ASYM_LINK ou SYM_LINK
SYM_LINK
SYM_LINK ou SYM_NEIGH
SYM_NEIGH ou MPR_NEIGH
voisinage (dans les TCs)
SYM_NEIGH ou MPR_NEIGH
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
47
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Signatures multiples
0 1 2
3 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7
8 9 0 1 2 3 4 5 6 7 8 9 0 1 -----------
---------------------
Reserved Htime
Willingness -----------------
--------------- Link Code
Reserved Link Message Size
------------------------
-------- Neighbor
Interface Address
------------------------
-------- Neighbor
Interface Address
------------------------
-------- Link Code Reserved
Link Message Size
------------------------
-------- Neighbor
Interface Address
------------------------
--------


Chaque information détat de lien est
signée et incluse dans un ADVSIG, qui est couplé
et envoyé avec tout message HELLO/TC
0 1 2
3 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7
8 9 0 1 2 3 4 5 6 7 8 9 0 1 -----------
---------------------
Global Timestamp
--------------------
------------
Global Signature
------------------------
-------- Signature of
Certificate 0
------------------------
-------- Signature of
Certificate 1
------------------------
-------- Signature of
Certificate 2
------------------------
-------- Signature of
Certificate 3
------------------------
--------


------------------------
-------- Link Code 1
Reserved
------------------------
-------- Timestamp
of Proof 1
------------------------
-------- Signature
of Proof 1
------------------------
-------- Link Code 2
Reserved
------------------------
-------- Timestamp
of Proof 2
------------------------
-------- Signature
of Proof 2
------------------------
-------- Link Code 3
Reserved
------------------------
-------- Timestamp
of Proof 3
------------------------
-------- Signature
of Proof 3
------------------------
--------


Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
48
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Signatures multiples
Protection contre les fausses informations
topologiques fournie par un noeud
malveillant ou par noeuds malveillants multiples
disjoints Wormhole et DoS sont encore
possibles Taille importante, plusieurs signatures
dans le HELLO faisable?
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
49
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Position géographique
Information géographique (GPS) incluse dans la
signature et diffusée Cette information est la
dernière position connue du noeud But contrôler
la vraisemblance des informations topologiques
diffusées dans les HELLOs/TCs (position du noeud
et existence du lien) Linformation est
distribuée dans un message SIGLOC Tout noeud
maintient en mémoire la dernière position connue
dun noeud lt adresse, position, timestamp gt
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
50
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Position géographique
rmax portée maximale de transmission dSR
distance entre les noeuds émetteur S et
receveur R pS , pR position actuelle des noeuds
S et R TS , TR timestamps denvoi et de
réception du message ?t erreur max dans la
synchronisation des horloges ?d erreur max dans
le positionnement des noeuds vmax vitesse max des
noeuds Si formule fausse ? S et R trop
lointains ? transmission suspecte
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
51
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Position géographique
Protection contre le wormhole Si formule fausse
par rapport à dAB ? Possible wormhole
A-B Protection contre le link spoofing (X
déclare un lien avec N) Si formule fausse (par
A) par rapport à dXN ? Lien X-N inexistant
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
52
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Position géographique
Une détection plus détaillée est obtenue par une
antenne sectorielle le noeud receveur vérifie
que la direction ?S de provenance du signal est
conforme au secteur ?, ??? dans lequel le
signal est reçu
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
53
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Position géographique
Overhead limité par rapport au système avec
signatures multiples Toutefois, il est
nécessaire de pourvoir un dispositif GPS embarqué
dans chaque noeud
Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
54
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Détection des malveillances

• Etat de lart Watchdog/Pathrater, CONFIDANT,
  WATCHERS
• Système des accusations
• tout noeud vérifie le comportement de ses voisins
• en cas de malveillance, une accusation est
  envoyée en broadcast
• les noeuds avec un trust level inférieur à un
  certain seuil sont éliminés du réseau
• Contrôle sur la conservation du flot
• Tous donnée envoyé à un noeud et non destiné à
  lui y doit sortir
• Mise en place dun système de compteurs

Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
55
Introduction Problématiques Attaques Modèle
Sécurité de base Distribution des clés
Noeuds compromis Conclusion
Conclusion

• Résultats obtenus
• Analyse détaillée des attaques contre OLSR et
  définition dun cadre détude
• Conception dune architecture sécurisée pour OLSR
  et détails des
• modifications du protocole pour
  limplémentation
• PKI pour OLSR sécurisé
• Architectures avancées de sécurité pour les
  attaques particulières
• wormhole ou noeuds compromis
• Perspectives
• Etude sur les performances des architectures
  définies (test réels)
• Affinage de la protection offerte par les
  différentes techniques
• Recherche dalgorithmes de signature appropriés
  ex. ESIGN, RW

Schémas de sécurité pour le protocole OLSR pour
les réseaux ad hoc Daniele Raffo
