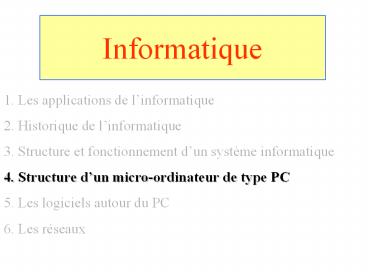

Informatique

1
Informatique

• 1. Les applications de linformatique
• 2. Historique de linformatique
• 3. Structure et fonctionnement dun système
  informatique
• 4. Structure dun micro-ordinateur de type PC
• 5. Les logiciels autour du PC
• 6. Les réseaux

2
Le PC

• Type  bureau

Type  portable
3
Lunité centrale
et quelques périphériques
4
Le boîtier

• 2 types
• vertical (tour)
• horizontal (desk top)
• Format standard --gt ATX avec gestion
  d économie dénergie

5
La carte mère détail
Déf. I
Déf. II
6
La carte mère rôle

• Carte électronique principale de la machine
• permet d'interconnecter tous les autres
  composants de lordinateur (processeur, mémoire,
  disque dur, carte graphique, souris, clavier,
  etc. )
• le cœur est le  chipset  il détermine si la
  carte mère accepte les différents processeurs,
  les nouveaux formats de mémoire...

7
La carte mère définitions (I)

• Port IDE Integrated Drive Electronic. Connecteur
  intégré à la carte mère. Ce standard sert à gérer
  les disques durs, le CD-ROM et le DVD-ROM.
• Ports PS2  Connecteur rond 6 broches (clavier,
  souris)
• Port USB  (Universal Serial Bus)  norme de
  connexion de périphériques externes souris,
  clavier, modem, scanner, unité de sauvegarde...
  Tous sont connectés en série. Tous ces
  périphériques peuvent se brancher "à chaud",
  c'est à dire sans avoir à redémarrer la machine,
  et ne nécessitent pas de drivers pour fonctionner
  !
• Port parallèle et série  Branchement des câbles
  série ( modem) et parallèle (imprimante)

Schéma carte mère
8
La carte mère définitions (II)

• Port AGP (Accelerated Graphics Port Port
  graphique accéléré)
• Port PCI  (Peripheral Component Interconnect
  Interconnexion de composants périphériques. Bus
  de données de 32 bits conçu par Intel )
  Emplacement permettant la connexion des cartes
  internes au format PCI (vidéo, son, modem)
• Port ISA (Industry Standard Architecture). Ancien
  format de bus de données. Il est voué à
  disparaître dans un assez proche avenir
• Slot mémoire DIMM  emplacement pour les
  barrettes de mémoire au format de 64 bits
• Chipset  cest le cœur de la carte mère et c'est
  ce composant électronique qui gère une bonne part
  des échanges de données qui transitent par la
  carte mère.
• Socket  Il s'agit du type de support physique
  des processeurs

Schéma carte mère
9
Éléments fixés sur la carte mère
Carte son
Carte réseau
Carte SCSI
Carte dacquisition vidéo
Barrettes mémoire
Processeurs
Carte vidéo
10
Périphériques reliés à la carte mère
Périphériques EXTERNES
Périphériques INTERNES
11
les connecteurs externes reliés à la carte mère
et ses éléments
Câble  Série  db9-db25
Câble USB
Câble  Parallèle
Jarretière (RJ45)
12
Le processeur

• Composant électronique  cerveau  du PC,
• Chargé dexécuter une suite dinstructions
  codées numériquement,
• Fonctionnement séquentiel cadencé par un signal
  dhorloge (800 MHz, 2 GHz),
• Exécute une seule instruction à la fois,
• Maître des échanges entre les autres composants,

13
Le disque dur

• Sert à stocker les informations (mémoire de
  masse)et à les retrouver à chaque allumage de la
  machine
• Support magnétique
• Équivalent à plusieurs disquettes capacité de
  stockage de plusieurs Go (?120 Go en 2002)
• Décomposition en cylindres/têtes/secteurs de 512
  octets
• Différents formats (FAT16, FAT32, MAC)
• 2 types dinterface
• IDE (Integrate Drive Electronic)
• UDMA (Ultra Direct Memory Access) 33 à 133 Mhz
• 5400 tr/min , 7200 tr/min
• SCSI (Small Computer System Interface)
• 10 000 tr/min

14
Lécran

• Signal vidéo en 3 composantes RVB (Rouge Vert
  Bleu),
• Taille exprimée en pouce (17" ,19", 21")
• Écran à tube cathodique ou cristaux liquides,
• Se connecte sur la carte graphique de lunité
  centrale,

15
La liaison série - La liaison parallèle

• Liaison PARALLELE
• Cest une liaison sur  n  fils les  n
  informations circulent en même temps,
• Liaison rapide mais coûteuse (nombre important
  de câbles)
• Exemple imprimante.
• Liaison SERIE
• Cest une liaison sur  1 fil  Les  n
  informations circulent les unes à la suite des
  autres,
• Liaison lente mais très économique,
• Exemple TTL, RS232, Modem, ...
