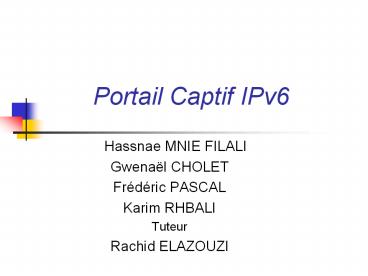

Portail Captif IPv6

1
Portail Captif IPv6

• Hassnae MNIE FILALI
• Gwenaël CHOLET
• Frédéric PASCAL
• Karim RHBALI
• Tuteur
• Rachid ELAZOUZI

2
Sommaire

• Introduction
• Présentation du projet
• Intérêt du projet
• Portail Captif IPv6
• Types de portails captifs
• IPv6
• Déroulement du projet Technologies IPv6
• Comparaison entre les différents portails captifs
• Choix du portail NoCat
• Lauthentification dans NoCat
• Phases de Test
• NoCat et IPv6
• Difficultés
• Conclusion

3
Introduction

• Démocratisation des réseaux wifi a permis le
  déploiement de hotspots à travers le monde
• Hotspots fonctionnent sur le principe dun
  portail captif
• Utilisation des adresses IPv4 privées
• Manque d_at_ IPv4 publique
• Routeur de type NAT

4
Présentation du projet

• Réalisation dun portail captif IPv6
• Principe de fonctionnement
• Se connecter au réseau sans fil
• Attribuer une _at_ IPv6 DHCPv6
• Lancer un navigateur web
• Authentification
• Accès à Internet

5
Intérêt du projet

• Limiter laccès à un réseau
• Sécuriser un accès nomade
• Fournir ces fonctionnalités en IPv6
• Découvrir les nouvelles fonctionnalités de lIPv6
  par rapport à lIPv4

6
Portail Captif IPv6

• Types de Portails Captifs

7
Types de Portails Captifs

• WifiDog
• ChilliSpot
• Talweg
• NoCat

8
Types de Portails Captifs

• WifiDog
• Fonctionne sur des plateformes embarquées ou
  autres
• Utilise le moins de ressources possibles
• Se compose de deux parties
• WifiDog Authentification Server  serveur
  dauthentification
• WifiDog Gateway passerelle filtrante du système
  de portail captif
• Dépendances
• Un serveur web Apache mode ssl
• Un serveur RADIUS
• Un serveur DHCP
• Un serveur DNS
• Un pare-feu netfilter

9
Types de Portails Captifs

• ChilliSpot
• sécuriser le partage dune connexion sans-fil
• rediriger les utilisateurs vers une page web
  authentification via https
• solution retenue dans des gares et aéroports
• Se compose de deux module
• hotspotlogin.cgi formulaire web
  dauthentification
• CHAP-Challenge CHAP-Password gt Communiquer
  avec Radius
• Chilli daemon
• Dépendances même chose que WifiDog

10
Types de Portails Captifs

• Talweg
• crée par luniversité Paul Verlaine de Metz
• Conçu pour les réseaux sans fil sexécutant sous
  Linux
• Garantie de l'identité des personnes utilisant le
  réseau
• Dépendances
• Linux
• Un serveur web Apache mode perl mode ssl
  mode mono
• Un serveur de DNS
• Un serveur de DHCP
• Iptables

11
Types de Portails Captifs

• NoCat
• Sécuriser le partage dune connexion sans fil
• Rediriger les utilisateurs vers une page web
  authentification via https
• Se compose de
• NoCatSplash portail captif
• NoCatAuth application dauthentification
• Splash server génère des formulaires (Splash
  pages)
• Dépendances
• Linux, FreeBSD, netBSD ou Mac OSX
• Lactivation des modules liés à netfilter dans le
  noyau
• Libghttp pour le remote splash
• Perl et gmake

12
IPv6

• Nouvelle version du protocole IP
• Conçut pour mettre à niveau lIPV4
• Évolution des besoins des utilisateurs
• IPV4 défini il y a 20 ans atteint ces limites.
• Permet de coexister avec IPv4

13
IPv6

• Grande plage dadresses
• 128 bits (32 en IPv4)
• Meilleure sécurité (IPSec)
• QoS meilleure gestion
• Classe de priorité
• IPv6 simplifie le format den-tête
• gtGain de temps au niveau du routage
• Mobilité (MIP6)
• Propose des paramètres dauto configuration

14
Déroulement du projet Technologies IPv6

• Déroulement
• Mise en place dun réseau IPv6 (DHCPv6, DNSv6,
  Apache-SSl, ServeurMail)
• Étude des différents portails captifs,
  configuration dans un environnement IPv6.

15
Déroulement du projet Technologies IPv6

• DHCPv6 gt Dibbler
• - Configuration dadresse IPv6 uniquement.
• - Fonctionne sur toutes les plateformes (Linux,
  WindowsXP/2003,Solaris).
• Tout comme IPv4, IPv6 nécessite un DNS
• - Bind9 (DNSv6) Permet de faire cohabiter IPv4
  et IPv6
• - Enregistrement IPv4 A, Enregistrement IPv6
  AAAA

16
Comparaison entre les différents portails
17
Comparaison entre les différents portails
18
Comparaison entre les différents portails
19
Comparaison entre les différents portails
20
Comparaison entre les différents portails
21
Choix du portail NoCat

• Très facile à installer
• Demande le moins de ressources (30Mo)
• Système conçu pour Linux 2.4.x avec seulement
  16Mo de RAM
• Seul NoCat est utilisé pour lIPv6 (sources
  internet)
• Utilisé par lIUP
• Peu dinformation cependant pour le déploiement
  IPv6
• Simplicité dutilisation
• Infrastructure légère
• Supporte un grand nombre de protocoles

22
Lauthentification dans NoCat

• NoCatAuth est écrit en Perl et conçu pour
  fonctionner sous Linux
• Il présente lutilisateur avec un message de
  sollicitation douverture de réseau par
  lintermédiaire dune page Web sécurisée grâce à
  SSL.
• Il vérifie les droits de lutilisateur.
• Il informe la passerelle du statut de
  lutilisateur, et autorise alors davantage
  daccès selon le statut.

23
Du côté de la passerelle

• Il orchestre les connexions locales
• Il définit le débit autorisé et les règles de
  pare-feu
• Il déconnecte les clients après un temps
  dinactivité donné

24

• Un utilisateur du réseau sans fil fait partie de
  lune de ces catégories
• Public Veut juste accéder à Internet
• Co-propriétaire Utilisateurs possédant un
  compte. Accès plus grand au niveau des services
• Propriétaire Utilisation libre de toutes les
  ressources du réseau.

25
Le processus de raccordement
26
Phases de Tests
27
Phases de test
28
Phases de Tests
29
Phases de Tests
30
Phases de Tests
31
Phases de Tests
32
NoCat et IPv6

• NoCat naccepte pas les adresses IPv6
• Modifie dynamiquement les règles iptables du
  firewall
• Orientation du travail sur ip6tables

33
NoCat et IPv6

• Documentation inexistante
• Sujets de stages, projets, thèses -gt Création
  d'un portail captif IPv6
• Université de strasbourg
• Université de Paris6

34
Difficultés

• Pas de documentation sur le NoCat IPv6
• Installation de la carte WiFi difficile
  (installation des chipsets Atheros très
  fastidieuse)

35
Conclusion

• Etude du protocole IPv6
• Déploiement de Technologie réseau fondamentale en
  IPv6
• Mise en Place dun point dAccès WIFI
• Réalisation dun portail captif.
• Authentification dans les réseaux sans fil
