MATERIEL PORTATIF

1
MATERIEL PORTATIF

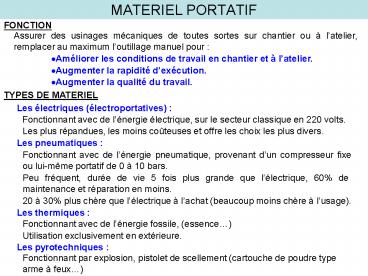

FONCTION
Assurer des usinages mécaniques de toutes sortes
sur chantier ou à latelier, remplacer au maximum
loutillage manuel pour

• Améliorer les conditions de travail en chantier
  et à latelier.

• Augmenter la rapidité dexécution.

• Augmenter la qualité du travail.

TYPES DE MATERIEL
Les électriques (électroportatives)
Fonctionnant avec de lénergie électrique, sur le
secteur classique en 220 volts.
Les plus répandues, les moins coûteuses et offre
les choix les plus divers.
Les pneumatiques
Fonctionnant avec de lénergie pneumatique,
provenant dun compresseur fixe ou lui-même
portatif de 0 à 10 bars.
Peu fréquent, durée de vie 5 fois plus grande que
lélectrique, 60 de maintenance et réparation en
moins.
20 à 30 plus chère que lélectrique à lachat
(beaucoup moins chère à lusage).
Les thermiques
Fonctionnant avec de lénergie fossile, (essence)
Utilisation exclusivement en extérieure.
Les pyrotechniques
Fonctionnant par explosion, pistolet de
scellement (cartouche de poudre type arme à feux)
2
MATERIEL PORTATIF
CONDITIONS A REMPLIR
Etre maniable et pratique pour éviter une trop
grande fatigue

• Légère (matériaux léger, aluminium, plastique)

• De préhension facile (poignée ergonomique machine
  bien équilibrée)

• Dun encombrement minimum.

• Dun changement rapide des outils.

• Propre, captage des copeaux ou aspiration.

Avoir un bon rendement

• Moteur électrique  sa puissance est exprimée en
  Watts

• Moteur pneumatique  sa puissance varie en
  fonction de la pression utilisée  1 bar 1
  DaN/cm²

• Réglages rapides, précis et efficaces.

• Possibilités dutilisations multiples  Position
  verticale, horizontale

Etre sécurisante
Sécurité Mécanique

• Frein moteur.

• Couteau diviseur, guide, carters de protections

Sécurité Electrique

• Prise de terre ou double isolation.

• Disjoncteur de surchauffe  évite dendommager le
  moteur.

• Renfort du câble dalimentation à la sortie de la
  machine.

3
MATERIEL PORTATIF
DECODER LA PLAQUE SIGNALETIQUE
Marque de la machine
N de série de la fabrication
Référence fabricant
Classe de protection de la machine
Tension dutilisation
Machine comportant un antiparasite
Fréquence de rotation
Fonctionne en courant alternatif
Puissance de la machine
Intensité en Ampère
Machine conforme aux Normes Européennes
4
MATERIEL PORTATIF
Symboles rencontrés sur une plaque signalétique







Toutes les parties métalliques sont reliées à la
terre. Nécessite dêtre relié à une prise avec
terre
Appareil de classe 1
Toutes les parties métalliques sont revêtues dun isolant. Ne nécessite pas dêtre relié à une prise avec terre.
Appareil de classe 2
Matériel fonctionnant sous une tension
alternative de 48 volts dite très basse tension
de sécurité. (Fonctionne avec un transformateur).
III
Appareil de classe 3
Appareil étanche à leau
Appareil protégé contre leau de pluie
Appareil protégé contre les jets deau
Appareil protégé contre limmersion
5
MATERIEL PORTATIF
Couleurs normalisées des fils électriques
Couleurs normalisées des filsconducteurs
Terre
Vert et jaune
Neutre
Bleu
Phase
Rouge, marron, noir
TYPES DOUTILLAGE ELECTROPORTATIF
1- Le vissage
a) Fonction

• Visser, dévisser er percer de petit diamètre
  occasionnellement dans le bois, le métal, le
  béton (percussion) pour les modèles avec mandrin
  (visseuse/perceuse).

b) Les différents types


Visseuse Perceuse filaire
Visseuse avec chargeur
Visseuse Perceuse
Tournevis électrique
Visseuse dangle
6
MATERIEL PORTATIF
TYPES DOUTILLAGE ELECTROPORTATIF
2- Le perçage
a) Fonction

• Percer dans le bois jusqu'à 70mm , dans le métal
  jusqu'à 32mm.

• Percer dans le béton avec percussion (Jusquà
  45mm avec foret hélicoïdal.
• - jusqu'à 150mm avec trépan.)

• Visser et dévisser pour les modèles avec
  variateur de vitesse.

b) Les différents types


Perceuse simple
Perceuse dangle
Perceuse à percussion
Perforateur
7
MATERIEL PORTATIF
TYPES DOUTILLAGE ELECTROPORTATIF
3- Le meulage et tronçonnage
a) Fonction

• Tronçonner le béton et le métal, Meuler le béton
  et le métal.

b) Les différents types


Meuleuse angulaire
Tronçonneuse
8
MATERIEL PORTATIF
TYPES DOUTILLAGE ELECTROPORTATIF
4- Le sciage
a) Fonction

• Couper de façon rectiligne, en angle ou en courbe
  des matériaux divers bois, métal, plastique....

b) Les différents types


Scie à coupe donglet
Scie circulaire à table
Scie égoïne électrique
Scie circulaire
9
MATERIEL PORTATIF
TYPES DOUTILLAGE ELECTROPORTATIF
4- Le sciage
a) Fonction

• Couper de façon rectiligne, en angle ou en courbe
  des matériaux divers bois, métal, plastique....

b) Les différents types


Tronçonneuse à chaîne
Scie sauteuse
Scie sabre
Poignée champignon
Poignée étrier
10
MATERIEL PORTATIF
TYPES DOUTILLAGE ELECTROPORTATIF
5- Le fraisage
a) Fonction

• Réalisation de profil rectiligne ou curviligne
  sur bois ou dérives.

• Affleurage et défonçage sur bois ou dérivés.

• Assemblage à lamelle de bois massif ou dérivés.

b) Les différents types


Entailleuse rainureuse (joints de fenêtre)
Défonceuse
Fraiseuse à lamelles
11
MATERIEL PORTATIF
TYPES DOUTILLAGE ELECTROPORTATIF
6- Le rabotage
a) Fonction

• Raboter du bois ou dérivés.

• Réaliser des chanfreins, réaliser des feuillures.

• Effectuer un riflage effet rustique de poutre.

b) Les différents types


Rabot électrique
Raboteuse portative
12
MATERIEL PORTATIF
TYPES DOUTILLAGE ELECTROPORTATIF
7- Le ponçage
a) Fonction

• Poncer le bois, le métal, le béton.

• Poncer des surfaces plane, courbe, dans les
  angles, dans les arrondis.

b) Les différents types




Ponceuse excentrique
Ponceuse vibrante
Ponceuse delta (triangulaire)
Ponceuse rotative
Lime électrique
Ponceuse à bande
13
MATERIEL PORTATIF
TYPES DOUTILLAGE ELECTROPORTATIF
8- Laspiration
a) Fonction

• Aspirer poussière, grava, eau...

b) Les différents types


Aspirateur pour matière sèche
Aspirateur pour matière humide
14
MATERIEL PORTATIF
TYPES DOUTILLAGE ELECTROPORTATIF
9- La pulvérisation
a) Fonction

• Pulvériser du vernis, de la lasure, de la
  peinture.

b) Les différents types


Electrique
Pneumatique
15
MATERIEL PORTATIF
TYPES DOUTILLAGE ELECTROPORTATIF
10- Autres
a) Fonction

• Elle est adaptée au travail à réaliser, souvent
  sur le chantier.

b) Les différents types




Décapeur thermique
Plaqueuse de chants
Agrafeuse Electrique
Pistolet à colle
Mortaiseuse à chaîne
Décolleuse à moquette
Compresseur
Groupe électrogène
16
MATERIEL PORTATIF
CONCLUSION

• Lutilisation du matériel portatif doit être
  rigoureuse, correspondre à la fonc-tion précise
  de loutil et être adaptée au travail à réaliser.
  Les normes de sécu-rité doivent être respectées
  et le type de classe de loutil doit être adapté
  aux conditions dutilisation de la machine
  portative pour le contact avec le milieu humide
  ou leau.
• En chantier il faut prévoir lénergie nécessaire
  au fonctionnement du matériel portatif
• Energie électrique  compteur de chantier, groupe
  électrogène, batterie, accu.
• Carburant pour les appareils thermiques.
