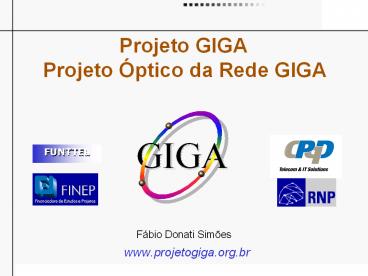

Projeto GIGA Projeto Óptico da Rede GIGA
FUNTTEL
Fábio Donati Simões

• www.projetogiga.org.br

2

• Objetivos e Premissas
• Conectar 22 instituições de ensino e pesquisa
  situadas em Campinas, São Paulo, São José dos
  Campos, Cachoeira Paulista, Rio de Janeiro,
  Niterói e Petrópolis.
• Utilizar tecnologia GbE-10GbE (sem SDH, ATM etc).
• Distância superior a 600Km sem regeneração.
• Capacidade mínima de 8xGbE.
• Possibilidade de expansão para 16x10GbE.
• Utilizar cabos ópticos e estações já existentes.
• Possibilitar acesso às instituições usando a
  malha óptica urbana em GbE.
• Reduzir custos, aumentar a flexibilidade,
  facilitar o crescimento...

3
Localização da Rede Experimental Fase Inicial
4
A Rede Configuração Inicial
IP
IP
DWDM
RNP/IMPA
CAS
RJO
Rede Interurbana
JAI
BPI
Chs 2, 4, 6 e 8
Chs 10, 12, 14 e 16
SJC
LNA
VDA
SPO
DWDM
IP
IP
Chs 2, 4, 6 e 8
INCOR
5
A Rede Configuração Intermediária
CPqD
IP
IP
IP
IP
DWDM
DWDM
RNP/IMPA
CAS
RJO
Rede Interurbana
JAI
BPI
VDA
SPO
DWDM
IP
IP
INCOR
6
Encantado
FIOCRUZ
CRT
UFRJ
7 Km
7 Km
2,3 Km
62,4 Km
FIBRAS 15, 16, 17, 18
FIBRAS 61, 62, 63, 64
17 Km
LNCC
IT ROCHA
A Mack
9,0 Km
0,15 Km
RJ FLO
NRI
São Paulo
24,2 Km
1,97 Km
1,2 Km
F02, 27- 30
4,22 Km
CB 892, 39-40, 41- 42, 65- 66
UFF
2,51 Km
CB 884, 17-18, 61- 62, 65- 66
F13, 33- 36
CB 885, 25-26
RJ PRA
RJ MAR
UERJ
CB 854, 25-26
0,5 Km
CB 786, 21-22, 31-32
CB 897, 33- 34
CB 856, 27-28
4 Km
3,56 Km
IME
RJ COP
RJ LEM
RJ CNN
RJ IPA
LEM
1,77 Km
5 Km
1,54 Km
2,13 Km
3,19 Km
RNP CBPF
3,00 Km
4,06 Km
CB 620, 39- 40
Fibras do novo Cabo de acesso Leme-PoP RNP
PUC
RJ BOT
RJ LEB
3,62 Km
6 Km
F14, 111-112
IMPA
5,26 Km
F08, 33-34, 35-36
F02, 33-34, 39-40
Topologia Rede GIGA Rio, 05 04 2004
7
A Rede Configuração Avançada

• Módulos de inserção e derivação óptica
  reconfigurável (OADM).
• Módulos de interconexão óptica reconfigurável
  (OXC).
• 16xGbE.
• Controle automático de ganho dos amplificadores
  (AGC).
• Plano de controle.
• 10GbE.
• ...

8

• CWDM 1
• Custo Baixo
• Distância Até 70km
• Complexidade Baixa
• Amplificação Não
• Principal Limitação Potência
• Aplicação Metropolitana
• Canais Até 18
• Banda 1270nm a 1610nm
• Espaçamento entre canais 20nm

• DWDM 2
• Custo Alto
• Distância Até 10000km
• Complexidade Alta
• Amplificação Sim
• Principais Limitações Relação Sinal-Ruído,
  Dispersão, Diafonia, Efeitos Não-Lineares etc.
• Aplicação Interurbana
• Canais gt100
• Banda 1530 a 1625nm (CL)
• Espaçamento entre canais 0,2nm (25GHz)

2 Dense Wavelength Division Multiplexing
1 Coarse Wavelength Division Multiplexing
9

• Bandas CWDM e DWDM

10
Receptor
Transmissor
DWDM
Transponder DWDM
?1
Roteador Núcleo
Roteador Núcleo
GBIC 1
GBIC n
GBIC 1
GBIC n
?n
Transponder CWDM
Transponder CWDM
?c1
?cn
?c1
?cn
Mux CWDM
Demux CWDM
Mux CWDM
Demux CWDM
Roteador Borda
Roteador Borda
OADM 1
OADM 1
Roteador Borda
Roteador Borda
?c1
?c1
CWDM
CWDM
?cn
?cn
OADM n
OADM n
11

• Etapas de Projeto da Rede
• Definir a rede Capacidade de canal, distâncias,
  número de canais, tipo e características das
  fibras.
• Determinar a tecnologia CWDM, DWDM, tipos de
  transmissores e receptores.
• Orçamento de potência Atenuações, níveis de
  potência e margens.
• Simulações sistêmicas Deteminação das
  penalidades, robustez à variação de parâmetros
  críticos, refinamento do orçamento de potência e
  do projeto do sistema óptico.
• Desenvolvimento dos amplificadores ópticos
  Simulação, prototipagem e medidas em laboratório
  NF, G(l, Pin), Pout.
• Especificação, compra e aceitação dos componentes
  e dispositivos.
• Montagem em laboratório do sistema Configuração
  das unidades e medidas de parâmetros sistêmicos.
• Instalação e teste em campo.
• Inauguração.

12

• Conclusões
• Foi implementada uma rede com capacidade inicial
  de transmissão de 8 canais GbE e 680km (5,5
  Tbit/s km).
• A rede poderá ser ampliada para até 16 canais
  10GbE (109 Tbit/s km) com capacidade de
  roteamento óptico e engenharia de tráfego
  integrada (IPóptica).

13
