Muestreo y Medici

1

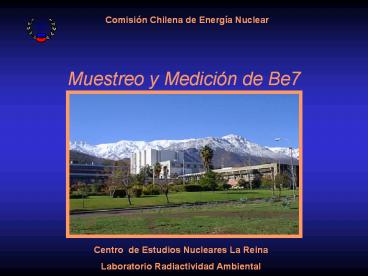

Muestreo y Medición de Be7
Comisión Chilena de Energía Nuclear

Centro de Estudios Nucleares La
Reina Laboratorio Radiactividad Ambiental
2
Muestreo y Medición de Be7
El Berilio 7, es un radionucleído cosmogénico,
que se forma por la interacción de la radiación
cósmica secundaria con el Nitrógeno(N14) presente
en la atmósfera. Período de semidesintegración
53 días , Energía g 477.6 keV Tasa de
producción 8.1 x E-2
atomos/cm2 x s Inventario
37 PBq Distribución
() estratosfera 60 troposfera
11 biosfera 8 mar
20 mar profundo 0.2


3
Muestreo y Medición de Be7
Materiales Equipo de aspiración de aire de alto
flujo Hi-Q Modelo HVP-3800AFC Flujo 10-50
scfm (0.28 - 1.4 cmm) Cabezal de 8 x
10 Filtro de Fibra de Vidrio ( Whatman EPM-2000)
4
Muestreo y Medición de Be7
5
Sistema de Espectrometría Gamma
6
(No Transcript)
7
Proceso de Medición
1.-La radiación interacciona con el
detector 2.-La señal llega del detector al
preamplificador, luego al amplificador y
finalmente al analizador multicanal(MCA) que
permite hacer el análisis por la altura de los
pulsos (PHA). 3.-El multicanal, genera una
gráfica del tipo histograma (espectro) donde en
el eje X, cada intervalo de clase, corresponde a
un canal y éste a un rango de energía y en el eje
de las ordenadas (Y) el número de eventos. 4.-La
señal que llega del MCA es seleccionada por dos
discriminadores y llega a una compuerta de
entrada donde pasa al conversor análogo-digital
(ADC) convirtiéndose la señal de lógica a digital
( -----gt GI ). 5.-Una vez que la señal es
digital, es ubicada en una unidad de memoria
conocida como canal, incrementándose el número
cada vez que se recibe una señal similar. 6.-Al
finalizar el tiempo de adquisición el espectro
puede ser analizado ya sea en forma manual o por
programas computacionales.
8
(No Transcript)
9
(No Transcript)
10
(No Transcript)
11
(No Transcript)
12
(No Transcript)
