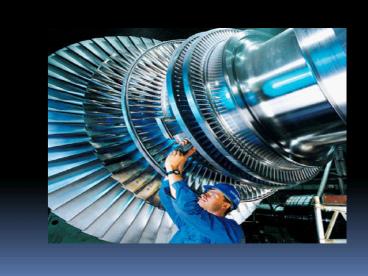

Turbin%20stim

1
(No Transcript)
2
(No Transcript)
3
Item Price Remark
1 Gas Turbine Generation Set 4,537,500
1.1 Gas Generator 1,815,000
1.2 Power Turbine 756,250
1.3 Control System 453,750 Imported
1.4 Auxiliaries 1,512,500
4
2.1 Heat performance of unit      Base
load          Peak load    Rated generating
power(KW)   ??1500           ??3200    Heat
efficiency of unit         27
27.8    Heat rate KJ/KW.h
13333              12950 2.2 Performance of gas
turbine     Base load          Peak load Air flow
at the compressor inlet (kg/s) 60.07
62.45 Compressor boost ratio
11.76         12.47 LP rotor speed
(rpm)               10174         10200 HP rotor
speed (rpm)               11791
12008 Power turbine speed (rpm)
4700         4700 Gas flow at power turbine inlet
(kg/s)  60.47        62.94 Gas temperature at
power turbine outlet (K) 767     787 Rotation
direction of power turbine rotor       CW(viewed
from the direction of air-inlet) Pressure at
exhaust scroll case outlet (105Pa)  1.013
1.013 Flow speed at exhaust scroll case outlet
(m/s)  41        43 Area of exhaust scroll case
outlet (m2)      3.2671
5
No.          Designation code                    Item              Unit                   Designation code                    Item              Unit          6MW 25MW 25MW 50MW 55MW
1 Code   78 SX22 124 06 109
2 Model   N6-3.43/435 N25-0.98/270 N25-3.43/435 N50-8.83/535 N55-8.83/535
3 Type   Impulse tandem- comp.1-cylinder 1-exhaust Impulse tandem- comp.1-cylinder 1-exhaust Impulse tandem- comp.1-cylinder 1-exhaust Impulse tandem- comp.1-cylinder 1-exhaust Impulse tandem- comp.1-cylinder 1-exhaust
4 Rated output MW 6 25 25 50 55
5 Max.output MW   30 30 55 60
6 Speed r/min 3000 3000 3000 3000 3000
7 Steam pres.before stop valve Mpa 3.43   3.43 0.098      -0.196 8.83 8.830.49
8 Steam temp.before stop valve ??/FONTgt 435 270  10      -5 435 535 3.43 5      -10
9 Rated steam flow t/h 30 160 108 190 204/211(exhaust)
10 Max steam flow t/h   190 130 210 224
11 Reheat steam temp. ??/FONTgt
12 Exhaust steam temp. Mpa 0.0081 Winter 0.049 Summer 0.0093 0.0044 0.0049 0.0056
13 Cooling water temp. ??/FONTgt 27 Win.60/Sum.26 20 20 20
14 No. of stages   18 18 18 18 18
15 No. Of heaters   1(HP heater) 1(deaerator) 1(LP heater) 2(LP heater) deaerator and HP heater equip. 2(HP heater) 1(deaerator) 1(LP heater) 2(HP heater) 1(deaerator) 4(LP heater) 2(HP heater) 1(deaerator) 3(LP heater)
16 Feed water temp. ??/FONTgt 165.3 128 175 222 215
17 Heat rate KJ/kW. H 13060 Winter 20879 Summer 16480 11087 9466 9488/9000 (exhaust)
18 Steam rate Kg/kW.h 5.02 Winter 8.632 Summer 6.741 4.40 3.75 3.71 4.21(exhaust)
19 Last vanes height mm 270 432 432 665 668
20 Overall size (L x W x H) m 4.0x2.6x2.3 6.7x4.3x2.5 7.2x4.4x3.3 8.7xx6.9x3.4 9.48x6.96x3.5
21 Turing wt. T 23 80 45 123 144
22 Max.lifting wt. During erection t   21 18.7 40 27.5
23 Cooling surface of condenser m2 560 2600 2250 3500 3500
Remark Remark l        Operation at high pressure in winter, heat provided by cycle water. l        55MW condensing steam turbines, with not adjustable exhaust, exhaust pressure 0.981Mpa,exhaust capacity 30t/h. l        Operation at high pressure in winter, heat provided by cycle water. l        55MW condensing steam turbines, with not adjustable exhaust, exhaust pressure 0.981Mpa,exhaust capacity 30t/h. l        Operation at high pressure in winter, heat provided by cycle water. l        55MW condensing steam turbines, with not adjustable exhaust, exhaust pressure 0.981Mpa,exhaust capacity 30t/h. l        Operation at high pressure in winter, heat provided by cycle water. l        55MW condensing steam turbines, with not adjustable exhaust, exhaust pressure 0.981Mpa,exhaust capacity 30t/h. l        Operation at high pressure in winter, heat provided by cycle water. l        55MW condensing steam turbines, with not adjustable exhaust, exhaust pressure 0.981Mpa,exhaust capacity 30t/h. l        Operation at high pressure in winter, heat provided by cycle water. l        55MW condensing steam turbines, with not adjustable exhaust, exhaust pressure 0.981Mpa,exhaust capacity 30t/h.
6
steam turbines 1. Condensing Steam Turbin 2.
Mixed Pressure Steam Turbine 3. Back Pressure
Steam Turbine 4. Extraction Back Pressure Steam
Turbine 5. Geothermal Steam Turbine 6. Low-level
Recovery Steam Turbine 7. Double Extraction
Condensing Steam Turbine products list
2-1.doc Simple Steam Turbine.flv Steam
Turbine.flv Steam Turbine Power Generator in a
Nuclear Plant.flv
7
(No Transcript)
8
(No Transcript)
9
(No Transcript)
10
Hero's turbine (aeolipile).
11
Turbin stim

• Turbin stim adalah merupakan penggerak utama stim
  yang mendapat kuasa daripada pertukaran momentum
  sesuatu jet stim yang mengalir pada bilah-bilah
  lengkung. (curved vane)

12
Bahagian-bahagian utama turbin stim

• Muncung (Nozzles) RotorAci (shaft).Bilah
  (Blades)Casing

13
(No Transcript)
14
Figure 5-8.-Typical sliding surface bearing.
15
Figure 5-9.-Labyrinth packing gland.
16
Figure 5-10.-Carbon packing gland.
17
Prinsip Kerja

• bilah-bilah (blade) dipasang pada rotor.
• Jet stim dengan halaju tinggi dikembang dalam
  nozel di arahkan kepada bilah.
• Daya empar mengerakkan rotor.
• Turbin stim moden, beberapa rotor dengan bilah
  bergerak dikunci pada aci yang sama.

18
Figure 5-2.-Impulse turbine.
19
Figure 5-3.-Simple impulse turbine principle.
20
Prinsip Kerja
Figure 5-4.-Demonstration of the velocity of the
reaction principle
21
Figure 5-5.-Demonstration of the kickback of the
reaction principle
22
(No Transcript)
23
(No Transcript)
24
(No Transcript)
25
Jenis-jenis Turbin

• Turbin Denyut (Impulse turbine)
• Turbin tindakbalas (reaction turbine)

26
(No Transcript)
27

• SHAY VISITS THE STEAM TURBINE..flv
• Steam Turbine Rotor.flv
• Steam Turbine Major Outage.flv

28
(No Transcript)
29
(No Transcript)
30
Turbin Denyut (impulse turbine)

• Stim dikembangkan dalam nozel
• Stim mengalir melalui bilah-bilah tekanannya
  tetap sama.
• Jet Stim mengalir melalui beberapa gelang bilah
  bergerak hingga tenaga kinetiknya sudah digunakan.

31
(No Transcript)
32
Figure 5-6.-Impulse main propulsion turbine.
33
(No Transcript)
34
Turbin Tindakbalas (reaction)

• stim dikembang bila ia mengalir melalui
  bilah-bilah dan bukan dalam nozel.
• Bilah-bilah berkerja sebagai nozel.
• Pengembangan stim semasa mengalir melalui
  bilah-bilah adalah adiobatik.
• Apa-apa kehilangan melalui geseran diantara stim
  dan bilah-bilah ditukarkan kepada haba yang akan
  memanaskan stim.

35
(No Transcript)
36
Gabungan (Compounding)

• Jika stim dikembangkan dalam nozel tunggal
  daripada tekanan dadang ketekanan pemelowap,
  halaju akhirnya masih tinggi.
• Jika stim ini mengalir melalui gelang bilah
  tunggal dan tenaga kinetiknya diresap oleh gelang
  ini maka halajunya akan terlalu tinggi.
• Untuk mengurangan halaju yang tinggi ini, halaju
  jet stim ini diresapkan secara berperingkatperingk
  at dimana ia mengalir melalui bilah- bilah rotor
  yang dikunci pada aci yang sama. Ini dinamakan
  gabungan.

37
Gabungan Halaju (Velocity Compounding)

• Stim dikembangkan daripada tekanan dandang
  ketekanan pemelowap dalam nozel.
• Halaju diresapkan dalam bilah-bilah dalam
  bilah-bilah bergerak yang diatur bersiri.
• Bila stim dikembangkan, tekanannya akan jatuh
  sementera halajunya akan meningkat.
• Apabila stim bergerak melalui bilah-bilah yang
  bergerak, halajunya akan jatuh, semua kejatuhan
  tekanan ini berlaku dalam muncung sementara
  apabila stim mengalir pada bilah.
• Turbin de Laval, Turbin Curtis

38
(No Transcript)
39
Gabungan Tekanan (Pressure Compounding)

• Tiap-tiap gelang bilah-bilah bergerak, ada satu
  gelang muncung dihadapannya.
• Stim dikembangkan dalam muncung dan kenaikan
  halaju dalam tiap-tiap muncung diresap.
• Semua kejatuhan tekana stim tidak berlaku dalam
  gelang muncung pertama sahaja tetapi adalah
  dibahagikan bersama-sama diantara semua gelang
  muncung.

40
(No Transcript)
41
(No Transcript)
42
Hampagas (Vacuum)

• Hampasgas yang tinggi adalah penting dalam turbin
  kerana jumlah pengembangan stim berubah berkadar
  kepada jumlah hampagas didapati.
• Ekonomi sesuatu turbin bergantung kepada hampagas
  yang didapati dan banyak tenaga yang boleh
  diperolehi jika tekanan adalah rendah.

43
Penyendal turbin (Turbine Glands)

• Penyendal turbin dipasang kedua-dua hujung
  penutup turbin untuk -
• a. Mencegah kebocoran stim daripada keluar
  dari hujung tekanan tinggi ke udara kasa.
• b. Mencegah udara masuk ke dalam turbin yang
  akan mengurangan nilai hampagas dihujung
  pemelowap.
• Jenis penyendal Labyrinth dan Carbon

44
Labyrinth packing gland.
45
(No Transcript)
46
(No Transcript)
47
(No Transcript)
48
(No Transcript)
49
Convergent Nozzle
50
Convergent divergent nozzle
inlet throat
outlet
51
Pengawalan imbang (Governor)

• Sejenis alat yang digunakan untuk mengatur
  pengeluaran sesuatu mesin atau mengawal kelajuan
  enjin secara outomatik.
• Ia juga menyenggarakan imbangan di antara tenaga
  belakang kepada enjian dan beban yeng terpaksa di
  atasi.

52
Keadaan malar

• Kelajuan shaf turbin
• Tekanan stim
• Tekanan masukkan
• Tekanan keluar peralatan yang dipacu
• Perubahan tekanan peralatan yang terpacu
• Semua kombinasi di atas

53
Jenis Pengawalimbang

• Pengawalimbang Bola Terbang (Fly Governor)
  (pengawal laju berat tetap)
• - jenis watt, porter dan proell
• - enjin stinm laju rendah, enjin gas dan
  turbin stim
• Jenis Beban spring (spring-loaded type)
  (pengawal laju beban pegas)
• Hartnell

54
PENGAWAL LAJU BERAT TETAP

• Pemberat dikawal melalui berat yang dihubung ke
  gelangsar.
• Keseimbangan ditentukan dengan mempertimbangkan
  daya
• Pemberat (bola) bergerak keluar disebabkan oleh
  daya empar
• Apabila pemberat bergerak keluar maka gelangsar
  turut digerakan.
• Gelangsar akan bergerak ke atas dan ke bawah di
  sepanjang spindel
• Gelabgsar mengawal kedudukan injap masuk atau
  mendikitkan saluran stim

55
PENGAWAL LAJU BEBAN PEGAS

• Menggunakan spring pada spindel untuk
  keberkesanan halaju dipindah oleh bebola
• Spring beri keseimbangan pada bola

56
(No Transcript)
57
(No Transcript)
58
(No Transcript)
59
(No Transcript)
60
(No Transcript)
61
(No Transcript)
62
(No Transcript)
63
(No Transcript)
64
(No Transcript)
65
Kelebihan Turbin Stim

• Memerlukan ruang lantai yang kurang
• Asas adalah ringan
• Perhatian adalah kurang
• Penggunaan minyak pelincir adalah kurang
• Tidak ada pelincir dalam
• Kos senggaraan adalah rendah
• Kelajuan adalah lebih tinggi jika dibandingkan
  dengan enjin salingan.

66

• Steam Turbine Disassembly.flv

67
Sekian, terima kasih

• SOALAN ?
