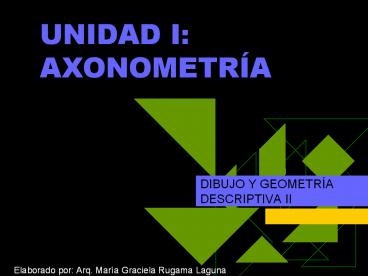

UNIDAD I AXONOMETRÍA
  • DIBUJO Y GEOMETRÍA DESCRIPTIVA II

Elaborado por Arq. María Graciela Rugama Laguna
2
IV.- DISTRIBUCIÓN DE CONTENIDOS POR
UNIDADESUNIDAD I AXONOMETRÍA
  • Método de proyección.
  • Representación axonométricas.
  • División de proyección axonométrica
    (isométrica)
  • Construcción de un isométrico por caja.
  • Superficie inclinada en proyección isométrica.
  • Superficie oblicua en proyección isométrica.
  • Otras posiciones de los ejes asimétricos.
  • Línea no isométrica.
  • Líneas ocultas.
  • Método de construcción por coordenadas.

3
MÉTODOS DE PROYECCIÓN.
  • Proyección Central o Cónica.
  • Proyección Paralela o cilíndrica.
  • 2.1. Proyección Ortogonal del Cubo Opaco.
  • 2.2. Proyección Ortogonal del Cubo de Cristal.

4
Proyección Central o Cónica
  • El centro de proyección se ubica en un punto
    finito y por el pasan todas las líneas
    proyectantes, antes de reflejar la imagen en el
    plano de proyección. Este tipo de proyección es
    comúnmente conocida como Perspectiva entendida
    como el resultado de la percepción del ojo humano
    de los espacios en que se desarrolla, por lo que
    se considera la más cercana a la realidad

5
Proyección Paralela o cilíndrica
  • El centro de proyección se considera en el
    infinito, las líneas de proyección son paralelas
    entre sí, y son tangentes a los límites de la
    figura u objeto a reflejar en el plano de
    proyección.

6
Proyección Ortogonal en el cubo opaco
  • El primer octante cerrado como un cubo de 6 caras
    opacas, muestran en su interior las vistas del
    objeto, para analizase se abre a un solo plano a
    partir de sus caras interiores destacándose las
    vistas que ofrece originalmente. Fuera del cubo
    no se pueden apreciar las vistas del objeto. Este
    sistema se utiliza principalmente en Europa y en
    algunos países latinoamericanos.

Proyección Ortogonal en el cubo de Cristal
Se parte siempre de un octante del sistema
triédrico, en este caso del tercero
considerándolo también un cubo, pero totalmente
transparente. Por lo tanto desde afuera de él se
aprecian 6 vistas distintas de un mismo objeto, y
al llevarlas a un solo plano se hace a partir de
sus vistas exteriores, que son las que muestran
el objeto.
El plano horizontal, que esta sobre el objeto,
muestra su vista superior. El plano vertical
lateral, a la derecha del objeto, muestra su
perfil derecho, mientras el plano vertical al
frente del objeto, muestra la vista frontal del
mismo.
En ambos sistemas obtenemos iguales puntos de
vista de un objeto pero ordenados de forma
distinta. En el primero el plano de referencia se
ubica atrás o debajo del objeto, mientras en el
segundo se ubica entre el observador y el objeto.
7
Cubo Opaco
Cubo de Cristal
8
REPRESENTACIÓN AXONOMÉTRICAS.
  • PROYECCIÓN AXONOMÉTRICA Es una forma de
    proyección ortogonal en la cual el objeto dentro
    del cubo se coloca con ninguna de sus caras
    paralelas al plano de dibujo proyectándose
    perpendicularmente sobre el plano de proyección,
    con líneas de proyección paralelas.

Cubo paralelo a la línea de pliegue.
Cubo girado hacia la línea de pliegue
Cubo girado e inclinado hacia la línea de
pliegue, efecto tridimensional
9
PROYECCIÓN AXONOMÉTRICA
  • DIVISIÓN DE PROYECCIÓN AXONOMÉTRICA
  • PROYECCIÓN ISOMÉTRICA Con 30º en ambas
    diagonales nos muestra el objeto igualmente
    deformado en todas sus vistas.
  • PROYECCIÓN DIMÉTRICA Con 45º en ambas
    diagonales, muestra al objeto deformado en las
    vistas verticales, mientras en la vista
    horizontal aparece sin ninguna deformación. El
    porcentaje de deformación es mayor que en la
    proyección isométrica.
  • PROYECCIÓN TRIMÉTRICA Con 30º en una de las
    diagonales y 60º en la otra, muestra al objeto
    desigualmente deformado en las vistas verticales
    en mayor porcentaje que las proyecciones
    anteriores, mientras la vista horizontal muestra
    al objeto sin ninguna deformación, igual que la
    proyección dimétrica.

10
CONSTRUCCIÓN DE UN ISOMÉTRICO POR CAJA
SUPERFICIE INCLINADA EN PROYECCIÓN ISOMÉTRICA
SUPERFICIE INCLINADA EN PROYECCIÓN ISOMÉTRICA
SUPERFICIE OBLICUA EN PROYECCIÓN ISOMÉTRICA
  • OTRAS POSICIONES DE LOS EJES ASIMÉTRICOSLínea
    no isométrica.Líneas ocultas.Método de
    construcción por coordenadas.
