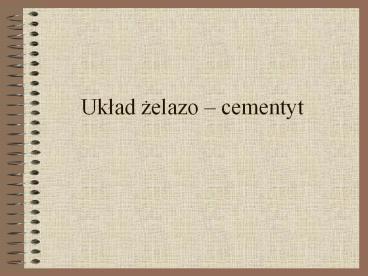

Uklad zelazo cementyt
2
Fe Fe3C
Temperatura oC
Ferryt a d
1600
Ciecz Ferryt a d
1538
A
B
1495
1400
H
J
ciecz
N
1394
D
Ferryt a d Austenit ?
Fe3CIciecz
1200
Austenit ? ciecz
C
E
Austenit ?
1148oC
F
1000
G
Austenit ? Ferryt a
912
Ledeburyt
Austenit ? ledeburyt Fe3CII
ledeburyt Fe3CI
Austenit ? Fe3CII
Ferryt a
K
727oC
P
S
Cementyt Fe3C
Ledeburyt przemieniony Fe3CI
Perlit Fe3CII ledeburyt przemieniony
Perlit Fe3CII
Ferryt a Perlit
Ledeburyt przemieniony
Perlit
6,67
Ferryt a Fe3CIII
Q
Zawartosc C
0,008
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
3
Punkty charakterystyczne ukladu zelazo cementyt
Punkt Stezenie C TemperaturaºC Punkt Stezenie C TemperaturaºC
A 0 1538 E 2,11 1148
H 0,09 1495 G 0 912
J 0,17 1495 P 0,0218 727
B 0,53 1495 S 0,77 727
N 0 1394 K 6,67 727
D 6,67 1227 Q 0,008 20
C 4,3 1148
4
Oznaczenia linii w ukladzie zelazo cementyt
Oznaczenie linii Omówienie
AB Likwidus poczatek wydzielania fazy a(d) odpowiada zmiennemu stezeniu wegla w fazie cieklej w wyniku wydzielania fazy a(d).
BC Likwidus poczatek wydzielania fazy ? odpowiada zmiennemu stezeniu wegla w fazie cieklej w wyniku wydzielania fazy ?
CD Likwidus poczatek wydzielania cementytu pierwotnego odpowiada zmiennemu stezeniu wegla w fazie cieklej w wyniku wydzielania cementytu
AH Solidus koniec krzepniecia fazy a(d) odpowiada stezeniu wegla w krysztalach fazy a(d)
HJB Linia przemiany perytektycznej Ciecz (B) roztwór a(d) (H) ? roztwór ? (J)
JE Solidus koniec krzepniecia roztworu ? odpowiada stezeniu wegla w krysztalach roztworu ?
DF Solidus wydzielanie cementytu pierwotnego z roztworu cieklego
5
Oznaczenia linii w ukladzie zelazo cementyt
c.d.
Oznaczenie linii Omówienie
ECF Linia przemiany eutektycznej ciecz (C) ? roztwór ? (E) cementyt (F)
HN Poczatek przemiany alotropowej roztworu a(d) w roztwór ? okresla zmienne stezenie wegla w roztworze a(d) w wyniku tworzenia sie krysztalów roztworu ?
JN Koniec przemiany roztworu a(d) w roztwór ? odpowiada zmiennemu stezeniu wegla w roztworze ? w wyniku przemiany a(d) ?
ES Poczatek wydzielania cementytu wtórnego odpowiada zmiennemu stezeniu wegla w roztworze ?
GS Poczatek przemiany alotropowej roztworu ? w roztwór a odpowiada zmiennemu stezeniu wegla w roztworze ? w wyniku tworzenia sie krysztalów roztworu a
GP Koniec przemiany alotropowej roztworu ? w roztwór a odpowiada zmiennemu stezeniu wegla w roztworze a
PSK Linia przemiany eutektoidalnej roztwór ? (S) roztwór a (P) cementyt (K)
PQ Poczatek wydzielania cementytu trzeciorzedowego odpowiada zmiennemu stezeniu wegla w roztworze a
6
Definicje faz ukladu Fe Fe3C

• Ferryt a jest to roztwór staly graniczny wegla w
  zelazie Fe a o maksymalnej rozpuszczalnosci wegla
  0,0218 w temperaturze 727 ºC. Twardosc ferrytu
  waha sie w granicach od 70 do 90 HB.

Trawienie nitalem (5 roztwór HNO3 w alkoholu) x
400
7
Ferryt
Ferryt iglasty
Ferryt siatkowy
8
Definicje faz ukladu Fe Fe3C

• Austenit ? jest to roztwór staly graniczny wegla
  w zelazie Fe ? o maksymalnej rozpuszczalnosci
  wegla 2,11 w temperaturze 1148 ºC. Faza miekka i
  plastyczna. Wystepuje w temperaturze powyzej 727
  ºC.

9
Definicje faz ukladu Fe Fe3C

• Cementyt Fe3C jest to faza miedzymetaliczna
  (weglik zelaza) o wzorze stechiometrycznym Fe3C.
  Zawartosc wegla w cementycie wynosi 6,67. Jest
  twardy i kruchy (twardosc 750 HB). Wydziela sie z
  cieczy przy chlodzeniu i wtedy oznaczamy go jako
  pierwszorzedowy I lub wydziela sie podczas
  chlodzenia z austenitu i wtedy oznaczamy go jako
  II lub wydziela sie z ferrytu podczas chlodzenia
  i wtedy oznaczamy go jako III.

10
Fe3C
11
Definicje skladników strukturalnych

• Ledeburyt jest to mieszanina eutektyczna
  austenitu i Fe3C powstaly z cieczy o skladzie
  chemicznym 4,3C w stalej temperaturze 1148 ºC.

12
Definicje skladników strukturalnych

• Perlit jest to mieszanina eutektoidalna (powstaje
  z fazy stalej) ferrytu i cementytu powstaje z
  austenitu o zawartosci 0,77 C w stalej
  temperaturze 727 ºC.

13
Perlit
Plytki ferrytu i cementytu. Perli o malej
dyspersji (rozdrobnieniu)
