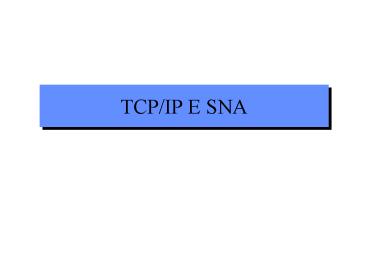

TCP/IP E SNA

1
TCP/IP E SNA
2
REDES SNA

• Instalação Tradicional Anos 70

Host
Canal
37xx
3x74
3x74
3x74
3x74
BSC
SDLC
3x74
3x74
3
REDES SNA TRADICIONAIS
CONTROLADORA
MAINFRAME
MAINFRAME
FEP
MAINFRAME
FEP
CONTROLADORA
CONTROLADORA
4
SNA E REDES LOCAIS
MAINFRAME
3172
100 SNA Estrutura Hierárquica
FEP
TIC
EIC
LLC2
3174
X.25
SDLC
QLLC
TIC
EIC
QLLC
LLC2
3274
3274
3725
5
SNA GATEWAYS COM PONTES
3172
EMULAÇÃO LOCAL
GATEWAY LOCAL
NETBIOS
LLC2
MAINFRAME
EMULAÇÃO REMOTA
BROUTER
NETBIOS
EMULAÇÃO LOCAL
NETBIOS
BROUTER
NETBIOS
GATEWAY REMOTO
LLC2
LLC2
LLC2
FULL-STACK
6
BRIDGING LIMITAÇÕES

• NÃO PODE ASSUMIR ROTAS ALTERNATIVA
• VOLUME GRANDE DE BROADCAST
• TIMEOUTS DO LLC 2 SÃO PONTOS DE FALHA
• CONGESTIONAMENTO DOS LINKS WAN
• MAIOR TEMPO DE RESPOSTA
• EXISTÊNCIA DE REDES PARALELAS

7
CONVERSÃO SDLC-LLC2
SNA Host
37X5
3174
3172
64Kbps
TIC
TIC
EIC
FEPtoETH Converter
Router
3x74
IP LLC2 SRB/STBLLC2
SDLC Converter
SDLC
3x74
Router
LLC2
8
GATEWAYS ROTEÁVEIS
MAINFRAME
CANAL
TOKEN RING
3172
37X5
EMULADOR REMOTO
SDLC
9
GATEWAYS ROTEÁVEIS

• PROTOCOLOS PARA ROTEAMENTO IP E IPX
• SÃO SOLUÇÕES SPLIT-STACK, MAS COM MELHOR
  EFICIÊNCIA DO QUE A BRIDGE
• PERFORMANCE LIMITADA PELA CAPACIDADE DO GATEWAY
• ALGUNS GATEWAYS PODEM SER INSTALADOS NA PRÓPRIA
  CONTROLADORA DE INTERCONEXÃO
• EMULADORES TN3270 E PROPRIETÁRIOS
• TRANSFERÊNCIA DE ARQUIVOS INDFILE, FTP, AFTP
• NÃO NECESSITAM DE TCP/IP NO MAINFRAME
• COMUNICAÇÃO COM APLICAÇÕES NATIVAS VIA UM
  CONVERSOR DE INTERFACE (EX. VTAM ANYNET, ETC.)

10
ROTEAMENTO PARA ESTAÇÕES FULL-STACK
EMULAÇÃO FULL-STACK
STATE CONTROL
STATE CONTROL
SNA
SNA
SSP TCP IP
LLC2
LLC2
LLC2
DATA LINK SWITCHING
11
DATA LINK SWITCHING

• É UMA SOLUÇÃO DE INTERCONEXÃO DO TIPO TUNNELING
• PADRONIZADO NO RFC 1795 (1434 É AGORA OBSOLETO)
• IMPLEMENTADO POR VÁRIOS FORNECEDORES (3COM,
  CISCO, BAY, IBM, ETC.)
• EXPERIÊNCIA DE INTEROPERABILIDADE CRESCENTE
• COMPATÍVEL COM QUALQUER EMULADOR LLC 2 (FULL
  -STACK)
• DISPENSA O USO DE GATEWAY
• O TRÁFEGO ENCAPSULADO É SNA (LLC 2 OU SDLC) OU
  NETBIOS

12
DATA LINK SWITCHING

• ENCAPSULA PROTOCOLOS NÃO ROTEÁVEIS NO TCP/IP
• LLC2
• NETBIOS
• SNA
• SDLC
• QLLC
• É COMPATÍVEL COM ROTEAMENTO APPN
• OPERA ENCAPSULANDO PACOTES LLC 2 NO TCP/IP, COMO
  UMA REDE LLC2 VIRTUAL
• PERMITE MELHOR DESEMPENHO DO QUE SOLUÇÕES COM
  GATEWAY, POR SER FULL-STACK
• TERMINAÇÃO LOCAL DO LLC2
• VÁRIOS CIRCUITOS (FIM A FIM) SOBRE A MESMA
  CONEXÃO TCP (ENTRE ROTEADORES)

13
TOPOLOGIA DLS
CANAL
TCP/IP
SDLC/SNA
3172
TOKEN-RING/SNA
14
ARQUITETURA APPN
END NODE
LEN NODE
NETWORK NODE
NETWORK NODE
NETWORK NODE
NETWORK NODE
APPN BACKBONE NETWORK
END NODE
LEN NODE
15
DLUR/S

• É UMA FORMA DE TRANSMISSÃO DE TRÁFEGO SNA
  TRADICIONAL SOBRE REDES APPN
• É UMA FORMA DE TUNNELING SEMELHANTE AO DLSw MAS
  COM PROTOCOLO APPN
• DLUS (SERVER) VTAM APPLICATION
• DLUR (REQUESTER) EXECUTADO NO ROTEADOR OU
  CONTROLADORA REMOTA

16
ROTEAMENTO APPN

• A CONFIGURAÇÃO DA REDE APPN É DINAMICAMENTE
  ESTABELECIDA POR UM ALGORITMO DO TIPO
  LINK-STATE.

APLICATIVOS
APPN NETWORK ACCESSIBLE UNIT
CP
ISR
LU 6.2
PATH CONTROL
O APPN PERMITE REROTEAMENTO AUTOMÁTICO QUANDO
USADO COM HPR HIGH PERFORMANCE ROUTING
ENLACE DE DADOS
17
TCP/IP OU APPN

• TCP/IP
• DATAGRAMA PURO
• ROTAS POR PACOTES
• TRÁFEGO BURSTY
• LINHAS SEM ERROS
• MAIOR DISPONIBILIDADE
• ABERTO
• EVOLUÇÃO PARA OSI?

• APPN
• ORIENTADO À CONEXÃO
• ROTAS FIXAS
• TRÁFEGO SMOOTH
• LINHAS COM ERROS
• MAIOR EFICIÊNCIA
• PROPRIETÁRIO
• APPN

18
CONCLUSÕES
GATEWAYS COM PONTES
GATEWAYS ROTEÁVEIS
DLSw
DLUR/S
FACILIDADE DE USO
INTEROPE- RABILIDADE
COMPATIBI- LIDADE COM MAINFRAME
DESEMPENHO
PONTO FORTE
INTEROPE- RABILIDADE
CUSTO DO GATEWAY
COMUNICAÇÃO NÃO SNA
DESEMPENHO
PONTO FRACO
BACKBONE TCP/IP
BACKBONE MISTO
BACKBONE APPN
BACKBONE TCP/IP
TIPO DE BACKBONE
