Differenza tra comunicazione seriale e parallela

1

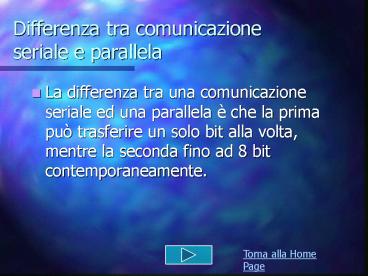

Differenza tra comunicazione seriale e parallela

• La differenza tra una comunicazione seriale ed
  una parallela è che la prima può trasferire un
  solo bit alla volta, mentre la seconda fino ad 8
  bit contemporaneamente.

Torna alla Home Page
2
Trasmissione Seriale Trasmissione Parallela
3
La porta seriale

• Su un computer possiamo individuare due tipi di
  porte seriali (RS 232), la COM1 (2F8) e
  COM2(3F8).Queste porte utilizzano un connettore
  trapezoidale a 9 pin.

4
Il connettore

• I pin del connettore sono numerati da 1 a 9 e i
  pin più significativi per la trasmissione sono il
  2 (RX) per la ricezione, 3 (TX) per la
  trasmissione e il 5 (GND) per la massa proprio
  per questo è formata da un cavetto a tre fili.

5
La meccanica dell RS 232

• Per quanto riguarda il collegamento fra due porte
  seriali è fondamentale specificare che il TX di
  una porta deve essere collegato all RX dell
  altra porta e viceversa mentre le masse vengono
  collegate tra di loro.
• 2 3
• 3 2
• 5 5

6
Per una corretta trasmissione

• Individuare la porta COM1 o COM2
• La velocità di trasmissione fra le due porte deve
  essere uguale e si misura in BAUD
• Scegliere la modalità di trasmissione asincrona
  o sincrona
• Definire il bit di parità parità pari o dispari
• Definire la lunghezza della stringa , che di
  solito è di 8 bit

7
L Hyper Terminal

• Programma per la comunicazione seriale fra due
  computer. Per configurarlo bisogna inserire
  inizialmente il nome della connessione e si può
  scegliere anche un icona.

8
Seconda finestra

• Bisogna configurare
• il n di bit da trasferire per secondo
• i bit di dati
• la parità
• il bit per lo stop

9
Terza finestra

• Successivamente bisogna configurare la porta con
  la quale comunicare.

10
Finestra di comunicazione

• In questa finestra si può comunicare con laltro
  computer scrivendo testi e trasferendo dati.

11
La porta parallela

• La porta parallela è formata da un connettore a
  25 pin. I pin più significativi sono quelli dal 2
  al 9 utilizzati per la trasmissione e quelli dal
  18 al 25 utilizzati per la massa.

12
Il registro della porta parallela

• La porta parallela trasmette tramite un registro
  (indirizzo 378).A questo indirizzo si invia una
  sequenza di zero ed uno che corrispondono ad un
  livello alto ed un livello basso di tensione.
• 0 segnale assente
• 1 segnale presente (5V)

13
Altre caratteristiche

• La stampante utilizza la porta parallela. Il
  connettore utilizza un cavetto a 16 fili, 8 per
  la massa e 8 per la trasmissione e la ricezione
  per cui essendo più costosa è utilizzata per
  collegare periferiche vicine al PC.

14
Fine della presentazione
