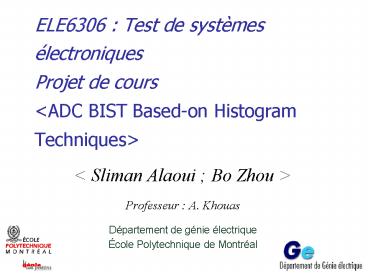

ELE6306 : Test de syst

1
ELE6306 Test de systèmes électroniquesProjet
de coursltADC BIST Based-on Histogram Techniquesgt

• lt Sliman Alaoui Bo Zhou gt
• Professeur A. Khouas
• Département de génie électrique
• École Polytechnique de Montréal

2
Plan

• Techniques of ADC Built in self-test
• - Advantages of ADC BIST
• - ADC DAC BIST
• - ADC only BIST
• Charateristics of Histrogram method
• Architecture of general ADC BIST
• - on-chip stimulus generation circuits
• - output signal analyzer

3
Techniques of ADC BIST

• Advantages of ADC BIST
• - Reduce test time
• - Eliminate expensive mixed-signal tester,
  reduce the test time
• - Make the accessibility inside the chip
  easier
• ADC DAC BIST
• - The digital generation of the stimulus and
  the digital analysis of the responses
• -?-? converter, generate pure analog sine
  wave
• ADC only BIST
• - Oscillation
• - Histrogram

4
Histrogram Techniques

• Give analog signal and record of the number of
  times each code appears on the ADC output
• For linear signal, histogram is flat
• For sine wave signal, codes near peak region
  appear more times than that near center

5
Architecture of general ADC BIST

• Analog stimulus generation
• - Saw-tooth
• - triangle
• Output analyzer
• - Analyze Least Significant Bit (LSB) only
• - Compress technique to simplify the
  calculation and minimize memory

Figure 3 Scheme of general ADC BIST
6
Signal Generator

• Constrains of generator
• Silicon area
• Quality of signal
• - Non-linear
• - Amplitude reduction
• - Over-amplitude

• Figure 4 Influence of signal quality on
  histogram
• non-linear signal
• Amplitude reduction
• Amplitude increase

7
Saw-tooth Generator

• Constant current charge a large capacitor
• 2V amplitude
• Period 0.1ms INL 60uV
• Permit to test 13-bit converter

Figure 5 saw-tooth generator
8
Saw-Tooth Generator (cont.)
Figure 7 non-linearity on initial phase
Calibrate circuit to adjust current and amplitude
of saw-tooth signal
Figure 6calibration saw-tooth generator
9
Triangle Wave Generator

• Use Schmitt trigger to control charging capacitor
  either by Ic or Ic
• Obtain triangle wave between Vth

Figure 8 Triangle-wave generator
Figure 9 waveform of triangle signal
10
Triangle-Wave Generator (cont.)
Figure 10 calibrate triangle-wave generator
11
Switched Capacitor Integrator

• Phase 1, C1 is charge to Vin
• Phase 2, charges distributed between C1 and C2
• Stepsize just depends on capacitor ratio and
  input voltage

Figure 11 switched capacitor integrator
12
Conclusion

• In the view of signal generator
• - Single ramp saw-tooth and triangle-wave
  multi-tone ramp triangle-wave generator has
  more accuracy but it needs more power and silicon
  area
• - Switched capacitor integrator fix offset
  obtain more accuracy easily, minimize silicon
  area

13
Analyseur de réponses de test
Structure BIST dédiée au test dun CAN
14
Définition des paramétres fonctionnels dun
convertisseur A/N réel

• Erreur doffset
• Erreur de gain
• Erreur de Non-Linéarité Différentielle et
  Non-Linéarité intégrale

15
Erreur doffset

• Correspond dans le cas dun convertisseur réel, à
  un décalage identique de toutes les tensions de
  seuil.
• Généralement exprimé en fraction de .

Erreur doffset
16
Erreur de Gain

• Correspond à une variation identique de la
  largeur des différents paliers dont linfluence
  sur la fonction de transfert est représenté à la
  figure suivante

Erreur de gain
17
Erreur de Non-Linearite Différentielle et
Non-Linearite Intégrale

• NLD dun code i représente la différence,
  exprimée en LSB, de la largeur du palier associe
  au code i par rapport a la valeur idéale de 1
  LSB.
• NLI dun code i représente la variation entre la
  courbe réelle et la droite de transfert idéale au
  niveau de ce code
• La figure suivante montre linfluence de ces 2
  types des non linéarité sur la fonction de
  transfert du convertisseur.

18
Simplification des calculs dexploitation

• Cas dun signal triangulaire
• Lhistogramme de référence obtenu pour un
  convertisseur parfait est

19
Simplification des calculs dexploitation (Suite)

• Pour évaluer lerreur de loffset et du
  gain on va considérer le signal vu a travers le
  convertisseur sous test plus précisément le
  signal analogique reconstitue a partir de la
  sortie numérique du CAN.
• On remarque que
• Lerreur de loffset est opposée a lerreur
  doffset du signal reconstitue.
• Lerreur doffset a un effet linéaire sur la
  fréquence dapparition des deux codes extrêmes.

20
Simplification des calculs dexploitation (Suite)

• On peut déduire lerreur de loffset a partir de
  la fréquence dapparition du code
• On utilise le même type dexpression mais cette
  fois pour le code 1 pour que la mesure de
  loffset soit indépendante de la valeur de gain
• En combinant les 2 équations on obtient

21
Simplification des calculs dexploitation (Suite)

• Erreur de gain
• Pour limiter linfluence des variations du pas de
  quantification dues a déventuelles non-linearite
  on propose deffectuer la moyenne de mesure du
  gain sur m codes differents et on obtient
  lexpression suivante de lerreur de gain

Influence de lerreur de gain
22
Simplification des calculs dexploitation (Suite)

• Erreurs de Non-linearite
• Pour la détermination des NLD et NLI nous
  utilisons les expressions classiques suivantes

23
Minimisation des ressources mémoires

• 1.Stockage de lhistogramme expérimental
• Principe de décomposition temporelle
• Décomposer temporellement la procédure de test.
• Lidée consiste a un traitement séquentiel de
  lhistogramme en utilisant un nombre minimum de
  codes
• - A un haut niveau, la décomposition temporelle
  correspond a une division du test en differents
  phases successives.
• - A un plus bas niveau, chacune des phases de
  test est elle-même décomposée en plusieures
  étapes élémentaires.

24
Minimisation des ressources mémoires (Suite)

• Procédure dévaluation de lerreur de loffset

Procédure de calcul de loffset
25
Minimisation des ressources mémoires (Suite)

• Procédure dévaluation de lerreur de gain

Procédure de calcul de lerreur du gain
26
Minimisation des ressources mémoires (Suite)

• Procédure dévaluation des non-linearites

27
Minimisation des ressources mémoires (Suite)

• 2.Stockage de lhistogramme idéal
• - Lhistogramme de référence est
  entièrement stocke dans la puce avant toute
  opération de traitement
• - Dans le cas dun signal dentrée
  triangulaire, lhistogramme de référence ne
  comporte que 2 valeurs distinctes Hideale et
  Hextreme.
• - La mémoire nécessaire au stockage de
  lhistogramme de référence pour ce type de signal
  dentrée ne nécessite que 2 registres.

28
Minimisation des ressources mémoires (Suite)

• Avantages
• - Avec ce principe relativement simple les
  mêmes ressources peuvent être réutilises pour les
  differents calculs.
• - Dans chacune des phases, une seule
  caractéristique fonctionnelle du CAN est
  extraite.
• - A code est calcule et les ressources
  mémoires requises ne concernent donc que le code
  en cours
• Inconveigant
• - Ne peut être appliquée qua condition de
  pouvoir dissocier lévaluation des differents
  paramètres.

29
Questions
