Enseigner la technologie au coll

1

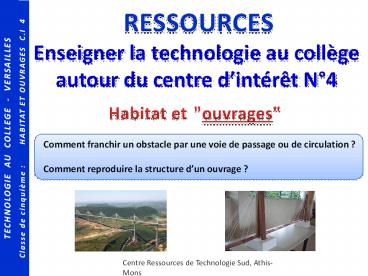

Enseigner la technologie au collègeautour du
centre dintérêt N4
RESSOURCES
Habitat et
"ouvrages"
Comment franchir un obstacle par une voie de
passage ou de circulation ? Comment
reproduire la structure dun ouvrage ?
2
Le professeur propose de résoudre le problème
suivant _ La traversée de piétons au
dessus dune rivière.

• C.I 4 Comment franchir un obstacle ?

LE COURS DEVRA COMMENCER PAR UNE
 SITUATION-PROBLEME .
Situation-problème
3
Lélève devra rechercher les moyens utilisés pour
franchir un obstacle par une voie de passage ou
de circulation 1) Dans son
environnement, 2) Dans le monde,

• C.I 4 Comment franchir un obstacle ?

INVESTIGATION, EXPERIMENTATION, RESOLUTION DE
PROBLEME.
1) INVESTIGATION.
Cette investigation est faite pour que lélève
puisse résoudre le problème donné en utilisant
certaines des inventions accumulées pendant des
siècles. Ceci, afin de les adapter et ainsi, ne
pas tout réinventer.
4

• C.I 4 Comment franchir un obstacle ?

INVESTIGATION, EXPERIMENTATION, RESOLUTION DE
PROBLEME.
Ressources et moyens préconisés _
Visites de réalisations existantes (utilisation
dun appareil numérique), _
Recherches sur le Web de réalisations
existantes, quil devra classifier à sa
convenance.
_ Analyse des réalisations existantes.
_ Recherche de solutions pour ladaptation au
problème réel. _ Réalisation dune maquette
réaliste.
5

• C.I 4 Comment franchir un obstacle ?

EXEMPLE DUNE RECHERCHE PERSONNELLE DUN ELEVE
DANS SON ENVIRONNEMENT
Passerelle piétons
Utilisation de structure courbe
6

• C.I 4 Comment franchir un obstacle ?

EXEMPLE DUNE RECHERCHE PERSONNELLE DUN ELEVE
DANS SON ENVIRONNEMENT
Passerelle piétons
Utilisation de structure métallique
7

• C.I 4 Comment franchir un obstacle ?

EXEMPLE DUNE RECHERCHE PERSONNELLE DUN ELEVE
DANS SON ENVIRONNEMENT
Passerelle piétons
Utilisation de structure mixte, béton et métal
8

• C.I 4 Comment franchir un obstacle ?

EXEMPLE DUNE RECHERCHE PERSONNELLE DUN ELEVE
DANS SON ENVIRONNEMENT
Passerelle piétons
Utilisation de structure inclinée
9

• C.I 4 Comment franchir un obstacle ?

EXEMPLE DUNE RECHERCHE PERSONNELLE DUN ELEVE
DANS SON ENVIRONNEMENT
Des photos de passerelles semblables sont
fournies dans le dossier " ressources"
Passerelle couverte entre deux immeubles
10
Les ponts peuvent être classés au choix selon
_ Les matériaux de construction,
_ Bois, _ Pierre,
_ Métal, _ Béton armé,
_ Béton précontraint. _ Les
structures (droites, cintrée ou triangulées),
_ Les portées (distance entre deux appuis),
_ Les époques, _ Lutilisation des ponts
(par des piétons, des voitures, des
trains, etc...).

• C.I 4 Comment franchir un obstacle ?

EXEMPLE DE CLASSIFICATION DE LA RECHERCHE INTERNET
11

• C.I 4 Comment franchir un obstacle ?

RAPPEL DE LA DEFINITION DUN PONT
(source wikipédia)
Un pont est une construction qui permet de
franchir une dépression ou un obstacle (cours
d'eau, voie de communication) en passant par
dessus. Les ponts font partie de la famille des
ouvrages d'art.
12

• C.I 4 Comment franchir un obstacle ?

TERMINOLOGIE DUN PONT
(source wikipédia)
Un pont comprend trois parties distinctes  le
tablier, structure sur laquelle se fait le
déplacement à niveau ou avec une pente
suffisamment faible pour être admissible par des
piétons, des animaux ou des véhicules
(automobiles, trains, avions, ...) entre ses deux
extrémités, les appuis qui supportent le
tablier  culées aux deux extrémités et piles
intermédiaires ou piles-culées si le tablier
n'est pas continu, les fondations qui permettent
la transmission des efforts de l'ouvrage au
terrain.
13

• C.I 4 Comment franchir un obstacle ?

LES STRUCTURES DES PONTS DEPENDENT DE LEUR PORTEE
(Distance entre deux appuis)
(source wikipédia)
14

• C.I 4 Comment franchir un obstacle ?

DIFFERENTS TYPES DE PONTS
Les ponts peuvent être distingués en observant
leur structure _ Les ponts construits sur des
poutres (droites, inclinées ou courbes), _ Les
ponts construits sur des poutres renforcées par
une triangulation, _ Les ponts construits sur une
voûte, _ Les ponts construits sur un ou plusieurs
arcs, _ Les ponts suspendus (le tablier est
suspendu à une ossature), _ Les ponts à haubans
(câbles accrochés à des pylônes), _ Les ponts
mobiles (levant, tournant, pivotant ), _ Les
ponts particuliers.
15

• C.I 4 Comment franchir un obstacle ?

LES PONTS DE PORTEE COURTE UTILISANT DES ELEMENTS
MONOLITIQUES DROITS
_ Les ponts construits sur des poutres
Pont à poutres
Tablier
Poutres
Culée
16

• C.I 4 Comment franchir un obstacle ?

LES PONTS DE PORTEE MOYENNE UTILISANT DES
ELEMENTS DROITS "TRIANGULES"
_ Les ponts construit sur des poutres renforcées
par des éléments inclinés
Ponts en bois
17
C.I 4 Comment franchir un obstacle ?
LES PONTS DE PORTEE MOYENNE UTILISANT DES POUTRES
A TREILLIS
Pont en bois réalisé avec des poutres à treillis
18

• C.I 4 Comment franchir un obstacle ?

LES VIADUCS UTILISANT LE PRINCIPE DES POUTRES A
TREILLIS
Poutre à treillis en béton de lAutoroute A 40
19

• C.I 4 Comment franchir un obstacle ?

LES PONTS DE LONGUE PORTEE UTILISANT DES ELEMENTS
DROITS TRIANGULES
Poutre à treillis métallique
20

• C.I 4 Comment franchir un obstacle ?

LES PONTS DE GRANDE PORTEE UTILISANT PLUSIEURS
VOÛTES EN PIERRES
Pont à voûtes
Plusieurs petites portées permettent de franchir
une grande portée.
21

• C.I 4 Comment franchir un obstacle ?

UTILISATION MIXTE DE LA TRIANGULATION ET DE LA
VOÛTE
22

• C.I 4 Comment franchir un obstacle ?

LES PONTS DE PORTEE MOYENNE UTILISANT UN ELEMENT
PRINCIPAL EN FORME DARC
Pont en arc
La charge est reportée sur les rives
23

• C.I 4 Comment franchir un obstacle ?

LES PONTS DE PORTEE MOYENNE UTILISANTS UN TABLIER
SUSPENDU A UN ARC
Ponts suspendus
24

• C.I 4 Comment franchir un obstacle ?

LES PONTS DE GRANDE PORTEE UTILISANTS UN TABLIER
SUSPENDU A DES CABLES
Ponts suspendus
Les deux culées sur les rives assurent le
maintien des câbles.
25
C.I 4 Comment franchir un obstacle ?
LES PONTS DE LONGUES PORTEES UTILISANTS DES AUBANS
Ponts à haubans
Les pylônes assurent seuls le maintien du
tablier.
26

• C.I 4 Comment franchir un obstacle ?

LES VIADUCS ANCIENS (UTILISATION DE PLUSIEURS
VOUTES SUPERPOSEES EN PIERRES
27
C.I 4 Comment franchir un obstacle ?
LES VIADUCS MODERNES
Lien Internet vers une vidéo  La construction
dun viaduc  (en bas de page du site). .
Lien Internet vers un site dexplication de la
construction des ponts.
28
C.I 4 Comment franchir un obstacle ?
LES PONTS MOBILES
Pont pivotant
Pont levant
Pont levis
29

• C.I 4 Comment franchir un obstacle ?

LES PONTS PARTICULIERS
Pont roulant à marée basse
Pont roulant à marée haute
30
C.I 4 Comment franchir un obstacle ?
LES PONTS PARTICULIERS ET CELEBRES
Ponte Vecchio de Florence
Les ponts peuvent parfois supporter des
 habitations
Pont des soupirs à Venise
31

• C.I 4 Comment franchir un obstacle ?

LES PONTS DE LONGUE PORTEE UTILISANT DES ELEMENTS
DROITS TRIANGULES
Ponts traversant les fleuves
32
C.I 4 Comment franchir un obstacle ?
LES PONTS PERMETTANT LE PASSAGE DES NAVIRES
Lespace permettant le passage dun bateau
sappelle un tirant dair.
33
C.I 4 Comment franchir un obstacle ?
UN PONT CANAL
Pont permettant à un canal de passer au dessus
dun fleuve
34
C.I 4 Comment franchir un obstacle ?
LES PONTS TRANSBORDEURS
Ponts permettant à une charge de traverser un
fleuve
35

• C.I 4 Comment franchir un obstacle ?

UN PONT A CHAINES
36

• C.I 4 Comment franchir un obstacle ?

LES PONTS DE PORTEE COURTE UTILISANT DES ELEMENTS
PIVOTANTS
Le pont-levis
Des photos dautres ponts sont fournies dans le
dossier " ressources"
37

• C.I 4 Comment franchir un obstacle ?

LES PONTS DE PORTEE COURTE UTILISANT LE PRINCIPE
DE TRIANGULATION
38

• C.I 4 Comment franchir un obstacle ?

EXEMPLE DE PONT RIPE
Talus
Cliquer ici pour ouvrir SolidWorks
(source monsieur Montaron)
Centre Ressources de Technologie Sud, Athis-Mons
39
Lélève devra rechercher les moyens de construire
une maquette de la passerelle ou du pont
étudié _ Analyse du fonctionnement, _
Découverte des propriétés des matériaux, _
Approche des sources dénergie _ Découverte
des principes techniques, _ Découverte de
lenvironnement numérique de travail, _
Approche de lorganisation à la réalisation de
projets.
C.I 4 Comment franchir un obstacle ?
INVESTIGATION, EXPERIMENTATION, RESOLUTION DE
PROBLEME.
2) EXPERIMENTATION
40
Lélève devra faire des choix pour construire une
maquette _ Choix de la forme, _
Choix du matériaux, _ Choix des assemblages
_ Choix esthétiques, _ Choix
économiques.
C.I 4 Comment franchir un obstacle ?
INVESTIGATION, EXPERIMENTATION, RESOLUTION DE
PROBLEMES.
3) RESOLUTION DE PROBLEMES
41
C.I 4 Comment franchir un obstacle ?
EXPERIMENTATION LES FOURNISSEURS
42
C.I 4 Comment franchir un obstacle ?
EXPERIMENTATION LES FOURNISSEURS
Pour une animation SolidWorks cliquez sur les
images
43
C.I 4 Comment franchir un obstacle ?
EXPERIMENTATION LES FOURNISSEURS
44
C.I 4 Comment franchir un obstacle ?
EXPERIMENTATION LES FOURNISSEURS
45
C.I 4 Comment franchir un obstacle ?
SOURCE INTERNET
Généralités sur les ponts
Les ponts 2
Les ponts par Wikipédia
La technologie au collège 1
La technologie au collège 2
La technologie au collège 3
46
C.I 4 Comment franchir un obstacle ?
SOURCE INTERNET
47
C.I 4 Comment franchir un obstacle ?
SOURCE INTERNET
48
C.I 4 Comment franchir un obstacle ?
SOURCE INTERNET
49
C.I 4 Comment franchir un obstacle ?
SOURCE INTERNET EXEMPLE DE MAQUETTE
