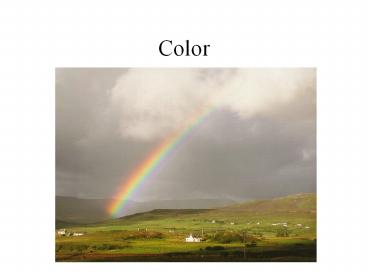

Color

1
Color
2
Contenido

• Luz y color
• El espectro visible
• Colores primarios y secundarios
• Espacios de color
• RGB, CMY, YIQ, HLS, CIE
• CIE XYZ, CIE xyY y propiedades del diagrama CIE

3
Qué vemos?

• Luz parte visible de la radiación
  electromagnética
• El tipo de ondas electromagnéticas que son
  visibles por el ojo humano.
• Radiación electromagnética que tiene una longitud
  de onda en el rango de alrededor de los 4,000
  (violeta) a alrededor de los 7,700 (rojo)
  ángstrom (Å 110-10 m) y puede ser percibida por
  el ojo humano normal.
• http//www.answers.com/color

4
Radiación electromagnética

• La luz es la parte visible de la radiación
  electromagnética
• La radiación electromagnética es una forma de
  energía radiada en forma de onda
• La frecuencia determina la energía E h ? y el
  tono ? c ? ?

5
Espectro electromagnéticoy espectro visible
6
Qué es el color?

• Es una sensación
• interpretación por el cerebro de la recepción de
  frecuencias electromagnéticas en la retina
• Tres componentes RGB
• Conos
• Rojos (baja frecuencia)
• Verdes (media frecuencia)
• Azules (alta frecuencia)

http//www.stlukeseye.com/images/illustrations/ana
7
http//www.uic.edu/com/eye/department/support/imag
es/AdrienneVersion.jpg
8
Percepción y física

• Percepción Colorimetría
• Tono (Hue) Longitud de onda
• Saturación Pureza de la longitud dominante
• Brillo (lightness) Luminosidad
• El ojo humano distingue colores cada 4nm (128
  tonos diferentes) y diferencias de saturación
  entre 23 (extremos del espectro) y 16 en el centro

Distribución espectral de una lámpara de proyector
http//www.videoessentials.com/res_facts.php
9
Mixing colors
10
Colores primarios y secundarios
11
Espacios de color

• Sistemas para definir y etiquetar colores
• Orientados a los dispositivos
• RGB
• CMY
• YIQ
• Orientados al usuario
• HSV
• CIE

12
RGB

• Modelo aditivo
• peso de los tres componentes

(0, 1, 1) Cian
(0, 0, 1) Azul
(1, 1, 1) Blanco
(1, 0, 1) Magenta
(0, 0, 0) Negro
(0, 1, 0) Verde
(1, 1, 0) Amarillo
(1, 0, 0) Rojo
13
RGB

• Empleado por el hardware
• color verdadero 2563 16.777.216
• Estándar en computación
• bgcolor"FFFFFF
• Variaciones no lineales
• No es intuitivo

14
CMY

• Modelo sustractivo

(0, 1, 1) Rojo
(0, 0, 1) Amarillo
(1, 1, 1) Negro
(1, 0, 1) Verde
(0, 0, 0) Blanco
(0, 1, 0) Magenta
(1, 1, 0) Azul
(1, 0, 0) Cian
15
CMY

• Complementario de RGB
• CMY 1,1,1 - RGB
• Empleado en impresión
• Utilización de CMYK
• se añade el negro (black)

16
HSV

• Proyección del diagrama RGB según la diagonal
  mayor
• Coordenadas polares
• Hue (tono)
• Saturation
• Value o brightness
• Transformación a RGB (no lineal)

17
HLS
L
1.0 Blanco

• Dos conos unidos, con el blanco en el vértice
  superior
• Variación de HSV
• L lightness

120 Verde
60 Amarillo
180 Cian
0 Rojo
H
S
300 Magenta
240 Azul
0.0 Negro
18
YIQ

• Transformación lineal del RGB
• Empleado por la NTSC (National Television
  Standars Committee)
• Y es la luminosidad (empleada en B/N)

19
Diagrama CIE
http//www.lumitroncorp.com/rsrcs/CIE.gif
20
CIE

• 1931 medición del color por la CIE (Commission
  International de L'Eclairage)
• Basado en la teoría tristimulus
• Representa cualquier color percibido por el ser
  humano

21
Creación del diagrama CIE

• Experimentalmente
• Rojo (700 nm)
• Verde (546,1 nm)
• Azul (435,8 nm)
• Produce valores negativos
• No pueden representarse
• Se logra el color al sumarleel valor negativo

http//www.imel1.kuis.kyoto-u.ac.jp/education/dip-
arch/pre/images/graph10.gif
22
Primarios estándar de CIE

• Son colores imaginarios
• Están definidos de forma tabular por CIE
• Definen un estándar para todos los colores

http//www.imel1.kuis.kyoto-u.ac.jp/education/dip-
arch/pre/images/xyz.gif
23
CIE XYZ
Y

• Un color se define por los componentes de X, Y y
  Z.
• La proyección en el eje XY produce el diagrama de
  cromaticidad de la CIE

X
Z
24
CIE xyY

• Normalizando los valores al ser
• x y z 1
• Y es la luminosidad
• la función y(?) se eligió de esta forma

http//hypertextbook.com/physics/waves/color/chrom
25
Propiedades del diagrama CIE

• Gamuts de distintos dispositivos
• El perímetro son los colores del espectro
• La línea púrpura no pertenece al espectro
• La componente espectral de un color se halla
  uniéndolo con el centro

http//www.tu-harburg.de/rzt/tuinfo/periph/drucker
/Color_Reproduktion/cie_spectrum.gif
26
Espacios de color
http//www.gg.caltech.edu/dhl/images.html
