Title: Diapositiva 1

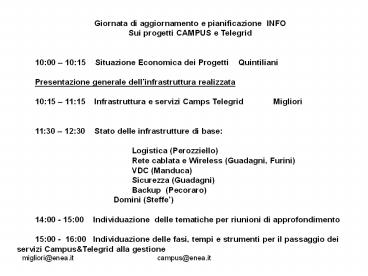

1
Giornata di aggiornamento e pianificazione
 INFO Sui progetti CAMPUS e Telegrid     1000
1015    Situazione Economica dei Progetti
Quintiliani   Presentazione generale
dellinfrastruttura realizzata   1015 1115
 Infrastruttura e servizi Camps Telegrid
           Migliori     1130 1230    Stato
delle infrastrutture di base
Logistica (Perozziello)
Rete cablata e Wireless (Guadagni,
Furini) VDC (Manduca)
Sicurezza (Guadagni)
Backup  (Pecoraro)
Domini (Steffe)   1400 -
1500    Individuazione  delle tematiche per
riunioni di approfondimento   1500 -  1600
Individuazione delle fasi, tempi e strumenti per
il passaggio dei servizi CampusTelegrid alla
gestione
2
(No Transcript)
3
Infrastruttura e-learning ENEA ed calcolo
scientifico
Principali Realizzazioni
  • AULE CONFERENZA
  • 10 SPAZI DIDATTICI
  • 4 LABORATORI di produzione
  • 5 Centri dimostrativi esterni

RETE nei Centri a 1GBits 20 SERVER per
servizi Software Data Base SISTEMI DI CALCOLO
3D
Centro di BRINDISI
Centro di PORTICI
Centro di TRISAIA

4
Infrastruttura e-learning ENEA
Servizi Base
  • Gestione Erogazione della formazione Sincrona,
    Asincrona e Mista

Scelta Pianificazione
Fruizione
Accesso
Corsi on Line
Corsi Aula
Aule Virtuali

Brreze
5
Infrastruttura e-learning ENEA
Servizi GRID
  • Accesso software applicativi e risorse di calcolo

Accesso
Scelta
Fruizione
Software
Lavoro Collaborativo
Brreze
Supercomputing

6
Schema globale di interconnessione
E-learning GRID
  1. I centri ENEA sono interconnessi tramite GARR
    (tipicamente lt 2 Mbit/s gt 32 Mbit/s)
  2. Allinterno dei Centri gli apparati hanno una
    connessione Gbit/s
  3. N 5 e-learning point esterni connessi a
    internet.
  4. Aule didattiche, sale e demo center interni
    connessi in Gbit/s fino al distributore wireless
    a 50 Mbits/s (il servizio agli utenti di sale è
    offerto tramite portatili con schede wireless)
  5. Collaborazioni ESTERNE

Portici
Gbit/s
Internet
GARR
Trisaia
Gbit/s
Brindisi
Gbit/s
7
Schema di accesso ai servizi
E-learning GRID
Portici
Gbit/s
GARR
GRID ENEA
Partner
Trisaia
Gbit/s
Gbit/s
ENEA
Brindisi
Gbit/s
Gbit/s
8
E-learning GRID
Architettura H/S concettuale

9
E-learning tecnologie 3D
10
E-learning tecnologie 3D
ENEA GRID
Roma Nord
Brindisi
Portici
Frascati
Trisaia
Integrazione sistemi 3D nelle aule di formazione
11
Ipotesi di estensione della piattaforma ENEA per
l'utilizzo esterno
Motivazioni
  • Motivazioni Tecniche
  • Accessibilità economica
  • Tools software potenti
  • Limitato impatto ambientale
  • Portatilità

Sistema Portatile
  • Motivazioni Funzionali
  • Nuovo metodologie per
  • La comunicazione
  • Linsegnamento
  • Il lavoro

Internet
Aula Esterna
ENEA GRID
12
Ipotesi di estensione della piattaforma ENEA per
l'utilizzo esterno
Ipotesi operativa
Specialista dei contenuti formativi
Sistema Portatile Dimostrazioni-Seminari
Internet
ENEA GRID
Aula Esterna Fruizione locale
13
WEB ICA SSH
CPUS
14
Conceptual structure for TEM
Remote User
Remote Controlled Web-cam
Local Operation
TEM Room
Local GRID Cluster
15
Conceptual structure from a remote users point
of view
Main service
Classroom
Unix Metaframe
  • View of TEM image
  • Programs Data
  • E-learning tools

Softgrid server
WEB A. S.
  • View of TEM image
  • Programs Data
  • Supercomputing
  • 3D Display
  • E-learning tools

Linux A.S.
Remote Application Users
Windows A.S. Metaframe
ENEA GRID SOFTWARE INFRASTRUCTURE
Streaming server

File server
Remote operation
Local Data AFS Data Integration gt 4 TByte
Special Driver for TEM
Remote Operation Users
ICA protocol
Local GRID Cluster
16
Configurazione ServiziTelegrid-Campus(Portici)
IMB 630(AIX) Citrix Frontend
IMB 670(Aix) Server Calcolo
SGI Fuell (IRIX) Server Grafica
Telegrid
Backup 10 T
IBM x345 (Windows) NfuseWEB
IBM x345 (campus..)
IBM x345 Server Softgrid/Stiming
Dischi SAN
IBM x345 (Windows) Metaframe Server Profili
IBM x345 (Windows) Lavorazione (Striming.)
IBM x345 (File server)
Campus
17
Conceptual structure
Data Analysis
Internet
Unix Metaframe
Classroom
Softgrid server
WEB A. S.
Linux A.S.
Windows A.S. Metaframe
Streaming server
File server
Local Data AFS Data Integration gt 4 TByte
18
I Server C_at_mpus ENEA
  • Il progetto Campus ha dotato i tre centri ENEA
    dellItalia meridionale di un sistema di servers
    capaci di rispondere alle esigenze di IT di un
    moderno centro di ricerca.
  • Il sistema è basato su architetture IBM e_at_server
    Series 3xx di tipo rack mountable. Il numero di
    macchine e la loro potenza è la stessa per ognuno
    dei centri. I software installati non sono del
    tutto allineati (in numero)ma rispondono alle
    richieste.
  • I servizi comuni serviti sono
  • Web Server
  • Citrix Server
  • Linux Server
  • SoftGrid Server
  • Media Server

19
I Server C_at_mpus ENEA
  • Portici

Web Server - campus1 IBM e_at_server Series 345 - 2
CPUs - 2.5Gb RAM - HHD 136 GB Windows 2003
Server Standard Edition - Software
richiesti/installati (ri)
  • IIS (r/i)
  • Web Interface per MetaFrame XP (r/i)
  • AFS Client per Windows (r/i)
  • Saba (r/i)
  • Saba publisher (r/i)
  • Citrix ICA Client (r/i)
  • Sql server (r/i)
  • Client Oracle (r/i)

20
I Server C_at_mpus ENEA
IBM e_at_server Series 345
IBM e_at_server Series 345
Windows 2003 Server Standard Edition
  • Portici

Citrix Server campus2 Stessa Architettura
  • Citrix ICA Client (r/i)
  • Conferencing Manager (r/i)
  • Metaframe Presentation Server (r/i)
  • AFS Client per Windows (r/i)

21
I Server C_at_mpus ENEA
  • Portici

Linux Server campus3 IBM e_at_server Series 445 -
4 CPUs 8.0 GB RAM - HHD 150 GB Linux RedHat 9.0
  • DB Oracle (r/i)
  • AFS Client per Linux (r/i)

Domain Controller pordc IBM e_at_server Series 306
- 2 CPUs 2.5 GB RAM - HHD 2x149 GB Windows
2003 Server Standard Edition
22
I Server C_at_mpus ENEA
  • Portici

Media Server hermes IBM e_at_server Series 345 - 2
CPUs 2.5 GB RAM - HHD 2x136 GB Linux RedHat
9.0
  • FCS Macromedia (r/i)
  • Apache Web Server (r/i)

Softgrid castor IBM e_at_server Series 306 - 2
CPUs 2.5 GB RAM - HHD 2x149 GB Windows 2003
Server Standard Edition
  • Softgrid Sequencer (r/i)

23
I Server C_at_mpus ENEA
  • Portici

Softgrid Servers pollux IBM e_at_server Series 306
- 2 CPUs 2.5 GB RAM - HHD 2x149 GB Windows
2003 Server Standard Edition
  • Softgrid Streaming Server (r/i)
  • IIS (r/i)
  • AFS Client per Windows (r/i)

24
I Server C_at_mpus ENEA
  • Brindisi

Web Server campus01 IBM e_at_server Series 345 - 2
CPUs - 2.5Gb RAM - HHD 150 GB 150 GB Mirror -
Windows 2003 Server Standard Edition
  • IIS (r/i)
  • Web Interface per MetaFrame XP (r/i)
  • AFS Client per Windows (r/i)

25
I Server C_at_mpus ENEA
  • Brindisi

Citrix Server campus02 Stessa Architettura
  • Citrix ICA Client (r/i)
  • Conferencing Manager (r/i)
  • Metaframe Presentation Server (r/i)
  • AFS Client per Windows (r/i)

26
I Server C_at_mpus ENEA
  • Brindisi

Linux Server campus03 IBM e_at_server Series 445 -
4 CPUs 8.0 GB RAM - HHD 150 GB Linux RedHat 9.0
  • Nessun Particolare Software Calcolo Generico

Media Server streamer IBM e_at_server Series 345 -
2 CPUs 2.5 GB RAM - HHD 2x146 GB Linux
Scientific?
  • FCS Macromedia (?)

27
I Server C_at_mpus ENEA
  • Brindisi

AIX Server ercules IBM e_at_server Series 445 - 4
CPUs 8.0 GB RAM - HHD 150 GB Linux RedHat 9.0
  • Web Interface per MetaFrame Linux (r/i)
  • Calcolo Generico

Softgrid nome/IP ? IBM e_at_server Series 306 - 2
CPUs 2.5 GB RAM - HHD 2x149 GB Windows 2003
Server Standard Edition
  • Softgrid Sequencer (r/i)

28
I Server C_at_mpus ENEA
  • Brindisi

Softgrid Server nome?/IP? IBM e_at_server Series
306 - 2 CPUs 2.5 GB RAM - HHD 2x149 GB Windows
2003 Server Standard Edition
  • Softgrid Streaming Server (?)
  • IIS (?)
  • AFS Client per Windows (?)

29
I Server C_at_mpus ENEA
  • Trisaia

Web Server campus01 IBM e_at_server Series 345 - 2
CPUs - 2.5Gb RAM - HHD 150 GB 150 GB Mirror -
Windows 2003 Server Standard Edition
  • IIS (r/i)
  • Web Interface per MetaFrame XP (r/i)
  • AFS Client per Windows (r/i)

30
I Server C_at_mpus ENEA
  • Trisaia

Citrix Server campus02 Stessa Architettura
  • Citrix ICA Client (r/i)
  • Conferencing Manager (r/i)
  • Metaframe Presentation Server (r/i)
  • AFS Client per Windows (r/i)

31
I Server C_at_mpus ENEA
  • Trisaia

Linux Server campus03 IBM e_at_server Series 445 -
4 CPUs 8.0 GB RAM - HHD 150 GB Linux RedHat 9.0
  • AFS Client per Linux (r/i)
  • SO (?) (r/i)

Media Server nome/IP? Cluster Apple Mac OS X
Server 10.3.9
  • Nessun software installato (?)

32
I Server C_at_mpus ENEA
  • Trisaia

Softgrid Server nome?/IP? IBM e_at_server Series
306 - 2 CPUs 2.5 GB RAM - 150 GB Windows 2003
Server Standard Edition ?
  • Softgrid Streaming Server (?)
  • IIS (?)
  • AFS Client per Windows (?)

33
SOFTGRID
  • INFO mette a disposizione degli utenti ENEA un
    offerta di molteplici software disponibili sui
    servers SOFTGRID

34
SOFTGRID schema logico
  • Il funzionamento del sistema è basato sul
    principio client-server ciascun client può
    connettersi a servers differenti per usufruire
    dei diversi servizi offerti da ciascuno, in
    termini di software in streaming.
  • Ciascun centro ENEA appartenente alla griglia
    gestisce un server, che fornisce ai client la
    possibilità di utilizzare software diversi.
  • I software distribuiti e in streaming sono
    contenuti in directories AFS, file system
    distribuito in ENEA, da cui vengono prelevati e
    distribuiti dai server ai clients stessi.
  • Questo consente una gestione centralizzata dei
    software e degli aggiornamenti degli stessi.

35
SOFTGRIDschema funzionale
  • Ciascun server offre ai clients software che
    risiedono in AFS anche se windows.

client1
Server 1
sw1
sw2
client2
sw3
File system AFS
client3
Server 2

sw4
sw5
client n
sw6
36
SOFTGRID
  • Consente lutilizzo di software non realmente
    installati sul proprio terminale
  • Consente lutilizzo delle risorse di sistema del
    proprio terminale (in termini di memoria e
    velocità del processore)
  • Necessita dellinstallazione del client sul
    computer utilizzato.

37
METAFRAME
  • Il servizio metaframe fornisce laccesso
    on-demand ai vari software installati sui servers
  • Gli utenti utilizzano la risorsa del server,in
    maniera indipendente dal punto di accesso in cui
    si trovano (ufficio, casa, pc portatile, rete
    wireless)
  • Lunica necessità del client per laccesso alle
    risorse è la presenza del plugin Citrix sul
    computer utilizzato.

38
MetaframeSoftgrid
  • I due tipi di accesso ai servizi possono essere
    utilizzati in maniera complementare
  • Infatti i server Metaframe sono anche client
    Softgrid, e ne pubblicano i servizi
  • Se lutente si trova su una postazione di lavoro
    in cui non ha il client softgrid (INTRANET,VPN) ,
    può accedere ai servizi SoftGrid anche
    attraverso il portale MetaFrame

39
Client con Plugin ICA e Client softgrid
Server Metaframe
ica
sg
Client sg
File system AFS
Client con Plugin sg
Server Softgrid
sg
40
Accesso ai servizi Grid
  • Per accedere ai servizi softgrid e Metaframe
    potete consultare il sito
  • www.telegrid.enea.it
  • in cui potete trovare informazioni sui plugin
    necessari e sui server disponibili.

41
Modalità utilizzo Softgrid
  • Per utilizzare i servizi di Softgrid è necessario
    installare il client softricity, che è
    disponibile allindirizzo
  • http//www.afs.enea.it/campus/client/SoftGrid_WD_S
    etup_3.1.2.14.zip
  • Il tutorial per linstallazione e lutilizzo del
    client è
  • http//192.107.81.191/Campus/tutorials/softgrid.ht
    m

42
Software per il servizio Softgrid
  • I software pubblicati dal servizio softgrid si
    trovano in una cartella comune in AFS
  • /afs/enea.it/software/windows/softricity
  • In un formato utilizzabile dal client, ..

43
Server softgrid
  • Portici
  • pollux.portici.enea.it 192.107.81.13
  • Brindisi
  • brsoftgrid.brindisi.enea.it 192.107.88.197
  • Trisaia
  • trigrid.trisaia.enea.it 192.107.96.21

44
Sequencer e domain servers
  • Portici
  • scastor.portici.enea.it 192.107.81.14
  • ds porticidc.portici.enea.it
  • Brindisi
  • s
  • ds bridc.brindisi.enea.it 192.107.88.195
  • Trisaia
  • s
  • ds trisaiadc.trisaia.enea.it 192.107.96.25
Write a Comment
User Comments (0)
About PowerShow.com
