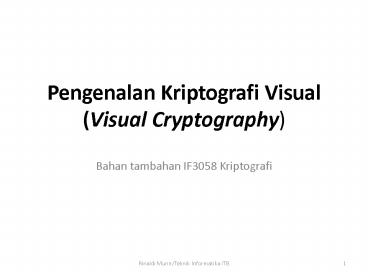

Pengenalan Kriptografi Visual (Visual Cryptography)

1
Pengenalan Kriptografi Visual(Visual
Cryptography)

• Bahan tambahan IF3058 Kriptografi

2
Sumber www.cs.jhu.edu/fabian/.../VisualCrypto.pd
f
3
Pendahuluan

• Diperkenalkan Moni Naor dan Adi Shamir dalam
  jurnal Eurocrypt94
• Khusus untuk enkripsi gambar/citra
• Enkripsi dilakukan dengan membagi citra menjadi
  sejumlah bagian (share)
• Tidak membutuhkan komputasi untuk dekripsi
  gambar, cukup indera visual manusia.
• Dekripsi dilakukan dengan menumpuk sejumlah citra
  bagian.

4

• Contoh
• Plainteks

5
Cipherteks
Share 1
Share 2 (kunci)
6

• Dekripsi tumpuk share 1 di atas share 2

7
Contoh (2)
Share 1
Share 2
Share 3
8
(No Transcript)
9
Plainteks
Share 2
Share 1
Share 1 Share 2
10
Citra Digital

• Definisi
• fungsi larik dua dimensi f(x,y)
• x, y koordinat spasial
• f intensitas warna
• Pixel
• elemen pada citra digital yang memiliki lokasi
  (x,y) dan nilai f(x,y)
• nama lain picture elements, image elements, pels

11
Representasi Citra Digital
12
Pembagian Citra Digital

• Pembagian Citra
• Citra Biner (Binary Image)
• Citra Abu-Abu (Grayscale)
• Citra Berwarna

13
Alur Kriptografi Visual

• Untuk keamanan, maka dalam kriptografi visual,
  enkripsi dilakukan oleh pihak ketiga yang
  terpercaya, yang disebut dealer
• Sedangkan partisipan ialah orang yang memperoleh
  citra hasil enkripsi
• Dekripsi dilakukan oleh partisipan dengan
  menumpuk citra yang mereka miliki (citra dicetak
  pada plastik transparan)

14
Model Kriptografi Visual

• Model Sederhana
• Dipaparkan Moni Naor dan Adi Shamir
• Berupa citra biner masing-masing pixel berwarna
  hitam atau putih,.
• Pixel Expansion
• Masing-masing pixel muncul pada n share,
• Tiap share merupakan subset dari citra asli

15
Ket 1 hitam 0 putih
16

• Model di atas sangat sederhana dan tidak aman.
• Shamir dan Naor mengembangkan model yang lebih
  baik.
• Pada model ini, tiap pixel tidak
  direpresentansikan sebagai sebuah elemen matriks
  pada tiap share, melainkan sebagai m elemen
  matriks.
• Jadi, setiap pixel dibagi menjadi m sub-pixel.

17
(No Transcript)
18

• 2 transparansi
• 1 pixel dengan 4 sub-pixel
• Kombinasi menghasilkan
• warna hitam, jadi pixel
• semula adalah hitam

19
(No Transcript)
20
(No Transcript)
21
Skema

• Skema (n,n)
• Citra dibagi menjadi n buah share, di mana untuk
  mendekripsi citra diperlukan n buah share
  tersebut.
• Contoh sebelumnya adalah skema (n, n)

22
Skema

• Skema (k,n)
• Citra dibagi menjadi n buah share, di mana untuk
  mendekripsi citra diperlukan minimal k buah citra
  hasil tersebut.
• Jika terdapat q citra hasil, di mana q lt k, maka
  tidak ada informasi apapun yang dapat diperoleh
  tentang citra asli.

23
Contoh skema (2, 3)
24
Pengembangan

• Citra Abu-Abu (grayscale)

Share 1
Share 2
25
(No Transcript)
26
Pengembangan

• Citra Berwarna (lanj)

Share 2
Share 1
Hasil dekripsi
Citra asli
27
Kelemahan

• Citra hasil dekripsi tidak tepat sama dengan
  citra asli.
• Citra hasil dekripsi mengandung noise.
• Share tidak memiliki makna ? dapat menimbulkan
  kecurigaan bahwa gambar tsb merupakan pesan
  rahasia.

28
(No Transcript)
29
Penggunaan Steganografi

• Untuk menghilangkan kecurigaan, digunakan
  steganografi sebagai pelengkap kriptografi.
• Digunakan beberapa gambar lain sebagai cover
  untuk menyimpan share.
• Share cover camouflage

30
Hasil dekripsi masih mengandung noise
31

• Teknik yang lebih baik (Chang, Yu, 2000)

Keterangan
(a) cover 1
(b) cover 2
(c) Plainteks
(d) Camouflage 1
(e Camouflage 2
(f) Hasil dekripsi
Kelemahan camoflage masih mengandung noise
32

• Sumber
• Seminar TA 1 Arif Ramdhoni (IF2003)
• Makalah IF5054 a.n M.Pramana Baharsyah
  (Pemanfaatan Steganografi dalam Kriptografi
  Visual) dapat diunduh dari http//www.informati
  ka.org/rinaldi/Kriptografi/2006-2007/Makalah1-200
  6.htm
• Jim Cai, A Short Survey on visual cryptography
  schemes
