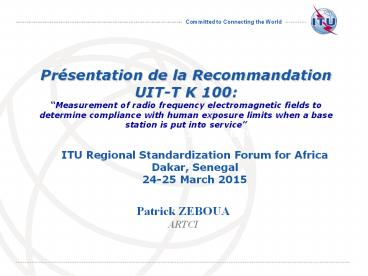

Présentation de la Recommandation UIT-T K 100
Measurement of radio frequency electromagnetic
fields to determine compliance with human
exposure limits when a base station is put into
service
ITU Regional Standardization Forum for
Africa Dakar, Senegal 24-25 March 2015
Patrick ZEBOUA ARTCI
2
INTRODUCTION

• Développement des réseaux et technologies sans
  fil depuis les années 90
• Forte intégration des services mobiles
• Déploiement des infrastructures radioélectriques
• Problématique de lexposition aux ondes
  électromagnétiques
• Implication de plusieurs structures à divers
  niveaux pour adresser la problématique

3
Acteurs et leurs domaines dintervention

• Recherches sur les éventuelles effets biologiques
  et sanitaire des EMF et Normes de sécurité
  relatives à lexposition des populations
• Elaboration des Normes dévaluation et de mesure
  des niveaux dexposition
• Evaluation de la conformité de lexposition aux
  ondes électromagnétiques

OMS, CIPR-NI, Autorités Nationales, etc.
IEC, CENELEC, COST 281, Organes Nationaux,
UIT-T CE5 etc.
Régulateurs, opérateurs, organismes nationaux
4
ITU-T Commission détudes 5 (CE5)
Structure
7 Questions
WP3/5 TIC et changement climatique
WP1/5 Prévention des Dommages et sécurité
5 Questions
Question 12 Terminologies
WP2/5 Champs Electromagnétiques émission,
immunité et exposition humaine
6 Questions
Q7/5 - Human exposure to electromagnetic fields
(EMFs) due to radio systems and mobile equipment
5
Quelques Recommandations UIT-T approuvées par la
CE5
Recommandation UIT-T K.52 vise à définir des
techniques et des procédures destinées à
déterminer la conformité des installations de
télécommunication et des combinés aux valeurs
limites de champ électromagnétique nationales ou
internationales garantissant la
sécurité. Recommandation UIT-T K.61 Vise à aider
les opérateurs de télécommunication à vérifier la
conformité de leurs installations aux normes en
matière de valeurs limites d'exposition définie
par des autorités locales ou nationales. Elle
contient des directives sur les méthodes de
mesure susceptibles d'être utilisées pour évaluer
cette conformité. Elle donne également des
indications quant au choix de méthodes numériques
pertinentes pour la prévision du niveau
d'exposition dans diverses situations. Recommanda
tion UIT-T K.70 définit techniques qui peuvent
être utilisées par les opérateurs de
télécommunications pour évaluer les rapport
d'exposition total à proximité des antennes
d'émission et d'identifier la principale source
de rayonnement. Il offre des conseils sur les
méthodes d'atténuation qui permettent la
réduction du niveau de rayonnement afin de se
conformer aux limites d'exposition. Logiciels
en appendice permettant sa mise en application
EMF- estimator
6
Quelques Recommandations UIT-T approuvées par la
CE5
Recommandations UIT-T K.83 Lobjectif de la
Recommandation K.83 est de fournir à lopinion
publique des informations claires sur les niveaux
du champs électromagnétique dans les zones
accessibles au public sous la forme de résultat
de mesure continue Recommandations K.91
de l UIT-T La Recommandation UIT-T K.91 donne
des orientations quant à la manière d'évaluer et
de surveiller l'exposition des personnes aux
champs électromagnétiques (EMF) de fréquences
radioélectriques (RF), dans des zones entourées
d'installations de radiocommunication, en se
basant sur des normes existantes relatives à
l'exposition et à la conformité dans la gamme de
fréquences comprises entre 9 kHz et 300 GHz.
Un logiciel calculateur des incertitudes est
joints à cette Recommandation.
7
Recommandations UIT-T K100
Intitulé Measurement of radio frequency
electromagnetic fields to determine compliance
with human exposure limits when a base station is
put into service Editeur Davide Colombi
Byung Chan Kim Date dapprobation
07/12/2014 Procédure dapprobation AAP Version
originale Anglais Résumé Cette Recommandation
fournit des informations sur les techniques de
mesure et méthode pour évaluer la conformité des
champs électromagnétiques aux limites
d'exposition du grand public quand une nouvelle
station de base (BS) est mise en service, en
tenant compte des effets de lenvironnement et
des autres sources pertinentes démission
radiofréquences présentes au voisinage de
celle-ci.
8
ITU-T K 100 procédure générale
9
Données à collecter

• Pour chaque service mise en œuvre
• Fréquences, largeur de bande des canaux
• Puissances des émetteurs et gains des antennes
• Cas spécifique des systèmes de communication
  mobile
• GSM Fréquence centrale du BCCH et nombre
  démetteurs
• WCDMA Fréquence CPICH et puissance moyenne
• LTE fréquence centrale et largeur de bande
• Informations techniques, si possible, sur les
  stations de base au voisinage

10
Evaluation simplifiée

• Il sagit des procédures permettant vérifier la
  conformité dune station de base sans quil soit
  nécessaire de dérouler la procédure dévaluation
  détaillée

PIRE (W) PIRE (dBm) Critères de conformité
2 33 intrinsèquement conforme
10 40 la partie inférieure de lantenne se trouve à une hauteur de 2,2m de la voie accessible au public
100 50 la partie inférieure de lantenne se trouve à une hauteur de 2,5m de la voie accessible au public  dans la direction du lobe principal les zones accessibles au grand public se situent à au moins 2 mètres, aucune autre source démission radioélectrique avec une PIRE de plus de 10 W, ne se trouve à moins de 10 m de linstallation évaluée dans la direction du lobe principal et à moins de 2 m dans les autres directions
gt 100 gt 50 la partie inférieure de lantenne se trouve à une hauteur de Hm de la voie accessible au public  dans la direction du lobe principal les zones accessibles au grand public se situent à au moins Dm mètres, Toute autre source démission radioélectrique avec une PIRE de plus de 100 W, se trouve à plus de 5Dm mètres de linstallation évaluée dans la direction du lobe principal et à plus de 2Dm mètres dans les autres directions
11
Evaluation simplifiée

• Hm et Dm Fct (freq,PIRE) (voir équation
  7.1 7.2 7.3 Rec UIT-T K.100)
• Par exemple Un émetteur 400MHz avec une PIRE de
  2000 W, est conforme si
• la partie inférieure de lantenne se trouve à une
  hauteur de 12 m de la voie accessible au public
• dans la direction du lobe principal les zones
  accessibles au grand public se situent à au moins
  18 m,
• Toute autre source démission radioélectrique
  avec une PIRE de plus de 100 W, ne se trouve à
  moins de 90 mètres de linstallation évaluée dans
  la direction du lobe principal et à moins de 36 m
  dans les autres directions

Valeurs typiques de Dm
Valeurs typiques de Hm
12
Domaine dinvestigation

• Le Domaine dInvestigation (DI) est la portion de
  lAssessment Domain Boundary (ADB) accessible au
  public.
• LADB correspond à la zone dans laquelle le ratio
  dexposition est supérieur à 0,05 (les méthodes
  de calcul de lADB sont données dans les
  recommandations ITU-T K.61, EN 50383 and IEC
  62232)
• - Où est le downtilt mécanique et électrique
  de lantenne
• - Slimi est la valeur limite de la densité de
  puissance pour une bande de fréquence donnée

Vue de dessus de lAssessment domain boundary
Vue de profil de lAssessment domain boundary
12
13
Domaine dinvestigation

• Par exemple
• En GSM 1800, pour une PIRE 2000W, la valeur de D
  est sensiblement inférieure à 20 mètres,
  autrement dit à plus de 20 m de linstallation le
  ration dexposition est inférieur à 0,05 la
  conformité y est donc assurée
• En GSM 900, pour une PIRE 4000W, la valeur de D
  est sensiblement inférieure à 40 mètres,
  autrement dit à plus de 40 m de linstallation le
  ration dexposition est inférieur à 0,05 la
  conformité y est donc assurée

Valeur typique du paramètre D de lAssessment
domain boundary
14
Evaluation générale

• L'évaluation générale de l'exposition
• consiste en la mesure de l'intensité de champ
  totale sur l'ensemble de gamme de fréquences
  couverte par la recommandation ou au moins dans
  la gamme de fréquences utilisée par le
  technologies présentes sur le site, y les sources
  ambiantes.
• Equipement de mesure
• L'équipement à large bande est donc adapté à ce
  type de mesure. Instruments sélectifs de
  fréquence peuvent également être utilisés en
  intégrant l'intensité de champ sur la totalité de
  la bande passante.
• Grandeur mesurée
• À une distance suffisante de la source, seule la
  moyenne quadratique (RMS) électrique (E) ou
  magnétique (H) intensité de champ doivent être
  mesurées et le rapport d'exposition (ER) peut
  être calculé comme suit
• Zone de mesure
• La mesure doit être réalisée dans le domaine
  dinvestigation à une hauteur de 1,5 m
• Critère de conformité
• le site est réputé conforme, si le niveau mesuré
  maximum de densité de puissance totale dans DI
  est inférieure à un vingtième de la densité de
  puissance limite la plus faible dans les bandes
  de fréquences couverte par la mesure.

15
Evaluation détaillée

•

16
Evaluation détaillée

• Evaluation des stations de base voisines
• Si les bandes de fonctionnement de sources
  ambiantes proches sont connus, la contribution de
  ER de chaque source est mesurée à l'équipement
  sélectif de fréquence en intégrant l'intensité du
  champ sur la bande correspondante. Lorsque cette
  information ne est pas directement disponible, il
  peut être récupéré par inspection des pics
  importants dans le spectre.
• Détermination de la TER
• Lorsque l'intensité du champ extrapolée Ei dans
  chaque bande (Bi) utilisée par la station de base
  évaluée et par des sources ambiantes pertinentes
  est connu dans les points de la DI où
  l'évaluation de l'exposition générale ont fait
  état de champ maximal, le niveau total de
  l'exposition est calculée en additionnant les
  Ratio dExposition.
• Critère de conformité
• Le site est réputé conforme, si l'ER de la
  station de base évaluée obtenu avec la mesure
  détaillée est inférieure à 0,05 ou lorsque la TER
  lt 1.

17
Additional information

• ITU-T/SG5 Environment Climate
  Changeitu.int/go/tsg5
• ITU-T and Climate Changeitu.int/go/ITU-T/climate
