Title: Le turbo compresseur


1

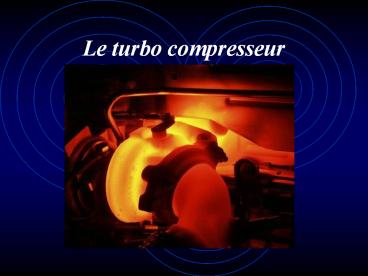

Le turbo compresseur
2
Localisation
Fixé au moteur, il est situé entre le collecteur
d échappement et le collecteur d admission
3
Fonctionnement
  • Une turbine placée dans le conduit
    d échappement, par l intermédiaire d un axe
    entraîne une autre turbine qui aspire et comprime
    l air venant du filtre à air et l envoie sous
    pression dans les cylindres du moteur.
  • L augmentation de la quantité d air admise dans
    les cylindres permet d augmenter la quantité de
    gazole injecté et l on obtient ainsi une
    puissance plus importante du moteur.
  • L axe maintenant les deux turbines est lubrifié
    et refroidi par le circuit de graissage du moteur.

4
Entrée dair chaud (gaz déchappement)
Collecteur déchappement
Turbine chaude
Waste gate
Turbine froide
Entrée dair frais (du filtre à air)
Sortie dair frais (Vers collecteur dadmission)
Sortie dair chaud (Vers ligne déchappement)
Palier
5
Rôle et principe
  • Augmenter la puissance d un moteur sans en
    modifier la vitesse de rotation, ni la cylindrée.
  • On introduit sous pression , davantage d air
    pour brûler davantage de combustible à l aide
    d une pompe.
  • Donc
  • augmenter la quantité d air admis dans les
    cylindres.
  • permettre une combustion plus importante de
    carburant.

6
Avantages
  • Gain de puissance.
  • Diminution du poids et de l encombrement du
    moteur.

7
Précautions d utilisation
  • Au démarrage , faire tourner le moteur au ralenti
    pendant 2mn
  • Avant l arrêt du moteur , ne pas accélérer,
    faire tourner le moteur au ralenti pendant
    environs 2mn
  • Entretien respecter la périodicité des vidanges
    et les caractéristiques des huiles préconisées

8
La waste gate
9
Localisation
Fixé au turbo, elle est intercalée entre la
sortie dair frais se dirigeant vers le
collecteur dalimentation et le collecteur
déchappement se dirigeant vers le turbo
10
Fonctionnement
  • Le principe est de limiter la vitesse de la
    turbine donc du compresseur. Dès que la valeur de
    pression de suralimentation est atteinte, on
    régule cette vitesse. On dévie donc une partie
    des gaz déchappement lorsque cela est
    nécessaire.
  • La waste gate comporte une soupape dont
    louverture est commandée par la pression de
    suralimentation. Si cette pression nest pas
    suffisante, le ressort maintient la soupape
    fermée. Dès que la pression de suralimentation
    est supérieure au tarage du ressort, la soupape
    souvre laissant passer une partie des gaz
    déchappement qui nentraîneront plus la turbine.

11
Arrivée de suralimentation
Soupape de décharge
WASTE GATE
Suralimentation en air
Clapet de décharge
Retour à léchappement
Moteur
Du filtre à air
Vers léchappement
Turbocompresseur
12
Rôle et principe
  • La soupape de décharge est l'élément qui permet
    au moteur de survivre.
  • En effet, son rôle est de limiter la pression de
    suralimentation, en laissant s'échapper le
    surplus. Sans quoi, la pression va augmenter
    jusqu'a explosion des durites ou du moteur.
  • Une des manières permettant d'augmenter la
    puissance d'un véhicule turbocompressée est de
    retarder le moment de déclenchement de la soupape
    de décharge, par exemple en réduisant la taille
    de l'orifice de mesure de la pression d'admission
    pour "tromper" le boîtier électronique. Celui-ci
    pensera alors que la pression est moins
    importante, et déclenchera la soupape plus tard.

13
Lintercooler
14
Localisation
Sous le moteur, il est situé entre le refoulement
dair frais du turbo et le collecteur dadmission
15
Fonctionnement
  • Du fait de la compression, l'air sort du Turbo à
    une température beaucoup plus élevée qu'à son
    entrée
  • La densité de l'air est donc beaucoup plus faible
    et la masse introduite dans les cylindres aussi.
    Il est possible d'améliorer le remplissage avec
    l'intercooler. Celui-ci permet d'abaisser la
    température de l'air 10 gagnés sur la
    température assure 3 de masse d'air
    supplémentaire. Cela permet d'abaisser
    significativement les charges thermiques du
    moteur.
  • En revanche, l'intercooler induit des pertes de
    charges en freinant le passage de l'air qu'il est
    possible de compenser en augmentant directement
    la pression du Turbo.

16
  • On rencontre deux types d'intercooler
  • le premier et le plus courant en automobile est
    celui qui est placé dans un flux d'air quand le
    véhicule est en déplacement. Soit devant le
    radiateur derrière la calandre, soit sous la
    capot avec une ouverture pour canaliser l'air.
    Quelques fois, lorsque la place dans le
    compartiment moteur ne permet pas un montage
    permettant un flux d'air efficace, un ventilateur
    est monté avec l'intercooler.
  • Le deuxième type d'intercooler que l'on
    rencontre, à priori chez les poids lourds
    (utilisé par les SP) , est refroidit par
    circulation d'eau moteur. Il s'agit d'un
    échangeur air/eau et non plus air/air. Cela
    autorise l'installation n'importe où dans le
    compartiment moteur mais il ne permet pas
    d'abaisser la température en dessous de 80c,
    température du liquide de refroidissement.

17
1er type échangeur air/air
18
2eme type échangeur air/eau
19
Détail
1 Filtre à air 2 Turbine froide 3
Intercooler 4 Collecteur dadmission 5
Soupape dadmission 6 Soupape déchappement 7
Collecteur déchappement 8 Turbine chaude 9
Ligne déchappement 10 Waste gate
20
Avantages
  • Amélioration du remplissage par augmentation de
    la densité de lair
  • Protection des organes du moteur en éloignant les
    risques de détonation
  • Pression dans les chambres de combustion modérée
    moins de contraintes, risque de casse du moteur
    réduite
  • Augmentation de 7 à 10 de la puissance du moteur

21
Le common rail
22
Fonctionnement
  • Sur le système Common Rail, une pompe à haute
    pression comprime le carburant et le refoule vers
    l'accumulateur de haute pression appelé "Rail"
    (rampe).
  • Le carburant est injecté dans les chambres de
    combustion en temps et en quantité exacts par les
    injecteurs pilotés par des électrovalves.
  • Le Common Rail est le seul système d'injection
    dans lequel la mise sous pression est
    indépendante de l'injection, de sorte que la
    pression d'injection peut être choisie librement,
    entre 250 bars et jusqu'à 1 350 bars.

23
  • La pression est mesurée dans la rampe par un
    capteur et elle est appliquée en permanence à
    l'injecteur. L'ouverture et la fermeture des
    injecteurs est à commande hydraulique - par la
    mise en circuit et hors circuit des
    électrovalves. La pré-injection et l'injection
    principale sont réalisées par la mise en circuit
    cyclique de l'électrovalve.

24
  • Depuis quelques années, les abréviations sur les
    voitures sont devenues plus nombreuses du
    simple TD qui signifiait Turbo-diesel les
    constructeurs inventent des termes comme TDi,
    dTi, HDI, ...
  • TDi Turbo-Diesel à Injection directe (VAG)
  • dTi Diesel Turbo avec Injection directe
    (Renault)
  • HDI High pressure Direct Injection (PSA)
  • JTD uniJet Turbo-Diesel (Alpha Romeo)
  • TdDI Turbo-Diesel Direct Injection (Ford)
  • dci Diesel Common-rail injection (Renault)
  • CDI Common-rail Direct Injection (Mercedes)
  • GDI Gasoline Direct Injection (Mitsubishi)
  • HPI Hight Pressure Injection (Peugeot)

25
(No Transcript)
26
Avantages
  • Gain de puissance.
  • Meilleur combustion du carburant gt moins de
    pollution
