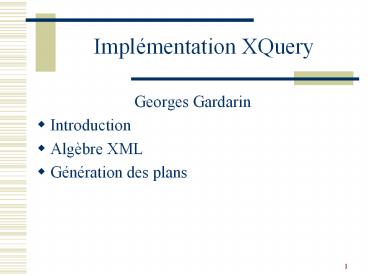

Implémentation XQuery

• Georges Gardarin
• Introduction
• Algèbre XML
• Génération des plans

2
1. Introduction

• Des techniques en évolution
• VLDB 50 des articles sur XML DB

3
Techniques de base
XQuery
Parser
Analyse de la requête
Normalisation
Mise en forme normale
Transformation
Transformation et simplification
Génération
Génération d'un plan d'exécution
Run Time Machine
Query Plan
Optimizer
Optimisation
Machine d'exécution de l'algèbre
4
2. Algèbres pour XML

• De multiples algèbres
• Jagadish H.V., Lakshmanan L.V.S., Srivastava D.,
  Thompson K. TAX A Tree Algebra for XML, Proc.
  DBPL Conf., Roma Italy, 2001.
• Fernandez M., Simeon J., Wadler P.. An Algebra
  for XML Query, In Foundations of Software
  Technology and Theoretical Computer Science, New
  Delhi, 2000.
• Zaniolo C. The Representation and Deductive
  Retrieval of Complex Objects, Proc 11th VLDB,
  Stockholm, 1985.
• Galanis L., Viglas E., DeWitt D.J., Naughton
  J.F., Maier D. Following the Paths of XML an
  Algebraic Framework for XML Query Evaluation,
  2001
• Tuyet-Tram Dang-Ngoc and Georges Gardarin
  Federating heterogeneous data sources with xml,
  IKS 2003

5
XAlgèbre

• Proposée et implémentée pour un médiateur
• XMLMedia, XQuark
• XLive
• Besoin dune algèbre adaptée à XQuery.
• XTuples, représentation de données
  semi-structurées.
• XOpérateurs, une extension des opérateurs
  relationnels, manipulant les XTuples.

6
XTuples

• Pourquoi ce besoin de nouvelle représentation?
• Valeurs nulles
• Attributs multivalués
• Extensions
• Nécessité dune représentation adaptée aux
  données semi-structurées.

Nom Prénom Club Palmarès
Mutu Adrian NULL Coupe dItalie
Palermo Martin Villareal NULL
Del Piero Allessandro FC Juventus Ligue des champions, Championnat dItalie
7
XTuples représentation

• Un XTuple est composé de
• un ensemble darbre A
• un ensemble de références R sur A.
• Ces références sont appelées XAttributs.
• Les opérations relationnelles se font sur R.
• Les parcours et recomposition se font sur A.
• Un ensemble de XTuples du même type forment une
  XRelation

8
Les XOpérateurs

• Opérateurs étendus du relationnel adapté aux
  données semi-structurées.
• Ils opèrent sur les XRelations (composées de
  XTuples)

• Semi-pipeline
• XJoinHash
• XJoinMultiHash
• XIntersection

• Full-pipeline
• XConstruct
• XRestrict
• XProject
• Xunion
• XProduct
• XJoinSimple
• XSource

Non-bloquant

• XMin
• XMax
• XOrderBy

Bloquant
Puis jointure XTuple par XTuple
Hashage de la relation 1
9
Construction et Projection

• XSource
• construction XAttribut
• construction forêt
• ordre de la source
• non-bloquant
• XProjection
• destruction de colonnes
• destruction de (sous-) arbres
• ordre préservé
• non-bloquant

a
b
c
XSource
ltSAX/gt
b
c
a
b
c
XProjection
10
Filtrage

• XRestriction
• destruction de lignes complètes
• ordre préservé
• non bloquant

a
b
c
a
b
c
XRestriction
11
Union

• XUnion
• ordre préservé en mode bloquant, non préservé
  sinon
• bloquant ou non suivant paramétrage

XUnion
a
b
c
a
b
c
12
Jointure

• XJointure
• Jointure des tables et juxtaposition d'arbres
• ordre préservé en mode bloquant, non préservé
  sinon
• bloquant ou non suivant paramétrage
• XFusion
• Concaténation d'arbres

a
b
c
XJointure
d
e
a
b
c
d
e
f
13
Algèbre XML Imbrication

• Nesting operations required to compute
  multi-valued variables
• Example
• for r in //restaurant
• Let m r//menu
• Return (r/name, r/region, count(m))
• Solution introduce Nest/Unest operators
• r.Project(/name, /region,
  //menu) ?r1
• r1.Nest(/name,/region, //menu)
• In short and more powerful
• r.Project((/name), /region,
  //menus)
• Also useful for quantifiers (every)

14
Algèbre XML Valeurs nulles

• Null in XML is two-folds
• Empty tag ltregion /gt
• Missing tag
• XQuery requires predicates be true (no null)
• Mandatory element
• XQuery allows null (empty tag) in results
• Optional element
• Useful to check at processing time
• Restriction may eliminate nulls
• Join is (left/right) outer join according to
  optionality

15
Annotation des attributs

• Defined by a path sequence
• r/nom, r/region, r/offer/menus/menu
• Each attribute can be annotated
• A0 optional, A1 mandatory
• A nested optional, A nested mandatory
• Attributes can be the base for a group by
  (nesting)
• (A, B)
• Example
• (r/nom1),r/region0, r/offer/menus/menu

16
XAlgebra Overview

• Datasource.XSource (Path seq, atomic XQuery) ?
  XRelation
• Transform a source in an XRelation of attributes
  Path sequence
• XRelation.XRestrict (unary Constraint) ?XRelation
• select Xtuples satisfying conditions on attribute
  values
• XRelation.XProject (Path seq) ?XRelation
• Remove attributes that are not in path sequence
• XRelation.XJoin (XRelation, binary Constraint) ?
  XRelation
• join of two XRelations on attribute values
• XRelation.XFusion (Path seq) ? XRelation
• Remove attributes and merge each XTuple trees in
  one of given schema
• XRelation.XReconstruct (Path seq) ? XML
• Extract XML documents of given schema from the
  XRelation

17
Implémentation des algorithmes

• XSélection
• Par accès à index
• Intérêt d'indexer tous les mots
• Intersection et union des adresses selon critères
• Filtrage final pour vérifier

• XJointure
• Par accès aux index
• Par produit cartésien
• Par tri-fusion
• Par hachage
• Intérêt du pipline

18
3. Techniques de Transformation

• Notion de modèle darbre (Tree Pattern)
• Jagadish VLDB 2002
• Principe des modèles darbres généralisés (GTP)
• Utilisation des GTP pour XQuery
• Optimisation performances

19
TPQ (Tree Pattern Query)

• TPQ arbre modélisant une requête.
• Il est destiné à être  mappé  sur
  larborescence du document XML cible

a
ancêtre
e
Arbre T
c
b
Arbre T2
f
parent
d
g
20
GTP (Generalized Tree Pattern)

• Le GTP ajoute au TPQ des arcs en pointillés
  symbolisant des relations optionnelles
• GTP G(T,F) T arbre Fformule
• Chaque nœud de larbre T est labellisé par une
  variable et possède un numéro de groupe.
• F est une formule booléenne vérifiant les
  prédicats applicables aux nœuds.
• Un ensemble de nœuds forment un groupe sils sont
  reliés entre eux par des liens non optionnels.

21
GTP - Exemple
FOR p IN document(auction.xml)//person, l IN
p/profile WHERE l/age gt 25 AND p//state !
MI RETURN ltresultgt p//watches/watch
l/interest lt/resultgt
p.tag person s.tag state l.tag
profile i.tag interest w.tag watches
t.tag watch g.tag age g.content gt 25
s.content ! MI
Relation optionnelle
Numéro de groupe (par convention le groupe 0
inclut lélément root)
22
Pattern Match

• Un  Pattern Match  de larbre G dans une
  collection darbres C est un sous-arbre h partiel

• h G ? C tel que
• h contient au moins le groupe 0 de G.
• h préserve la structure relationnel de G.
• h vérifie la formule booléenne F de G.

23
Pattern match exemple
On mappe le GTP sur larborescence XML
p
(0)
XML
1
s
(0)
l
w
people
(1)
(0)
g
t
i
(2)
11
person
2
(0)
(1)
person
GTP
9
6
3
15
12
address
watches
profile
address
profile
8
7
5
4
10
13
14
17
16
watch
watch
state
age
interest
city
city
state
age
30
s2
28
s1
Résultat H1 p-gt2, s-gt4, l-gt9, g-gt10,
w-gt6, t-gt7
24
GTP Universel

• Il permet de modéliser les requêtes contenant le
  quantificateur  EVERY  dans la clause  WHERE
• Un GTP universel est un GTP G(T, F) tel que
  plusieurs arcs soient étiquetés EVERY
• Un arc peut être étiqueté EVERY seulement sil
  pointe sur un nœud atteignable par des arcs non
  optionnels depuis le nœud racine

25
GTP Universel Exemple
FOR o IN document(auction.xml) WHERE EVERY b
in o/bidder SATISFIES b/increasegt100 RETURN
ltresultgt o lt/resultgt
F_L pc(o, b) b.tag bidder F_R pc(b,
i) i.tag increase i.content gt100
b F_L ? i (F_R)
26
GTP Requête imbriquée
FOR p IN document(auction.xml)//person LET a
FOR t IN document(auction.xml)//closed_auct
ion WHERE p/_at_id t/buyer/_at_person RETURN
ltitemgt FOR t2
IN document(auction.xml)//europe/item
WHERE t/itemref/_at_item
t2/_at_id RETURN
t2/name lt/itemgt WHERE
p//age gt 25 RETURN ltperson name
p/name/text()gt a lt/persongt
? Récupère le nom et les items achetés en europe,
par toutes les personnes agées de plus de 25 ans.
27
GTP Requête imbriquée (2)
p.tag person g.tag age n1.tag
n2.tagname b.tag buyer t.tag
closed_auction i.tag itemref t2.tag
item g.content gt 25 Join Condition p.idb.
person i.itemt2.id
28
Transformation XQuery en GTP

• XQuery FLWR
• Une expression FLWR
• ForClause FOR fv1 IN E1, , fvn IN En.
• (LetClause LET lv1 E1, , lvn En.)
• WhereClause WHERE (E1, , En).
• ReturnClause RETURN E1 En.
• Ei FLWR (Requêtes imbriquées) XPATH.

29
Algorithme de transformation

• Il prend en entrée une expression FLWR et renvoie
  un GTP
• Il parse au fur et à mesure la requête XQuery en
  utilisant la récursivité afin de gérer les
  expressions FLWR imbriquées dans une clause FOR
  par exemple
• Le parsing dune expression Xpath entraîne la
  création dun nouveau nœud dans le GTP résultat

30
4. Plan dévaluation

• La principale motivation derrière les GTP est de
  fournir une base pour une exécution efficace.
• Pour cela
• Supprimer les correspondances répétées pour des
  TPQ similaires.
• Retarder la matérialisation des nœuds autant que
  possible.

31
Algèbre physique

• Index Scan ISp(S)
• Sort chaque nœud satisfaisant le prédicat p en
  utilisant un index pour les arbres S dentrée.
• Filter Fp(S)
• Sort seulement les arbres satisfaisant le
  prédicat p des arbres S. Lordre est préservé.
• Sort Sb(S)
• Trie la séquence dentrée des arbres S sur la
  base de tri b.
• Value Join Jp(S1,S2)
• une comparaison des deux séquences d'arbres
  d'entrées, par le prédicat de jointure p. L'ordre
  de la séquence de sortie est basé sur l'ordre de
  séquence d'entrée gauche de S1.

32
Algèbre physique (2)

• Structural Join SJr(S1, S2)
• Les séquences d'arbres S1 et S2 doivent être
  triées en fonction du noeud id. Lopérateur joins
  S1 et S2 basés sur la relation r entre eux (pc ou
  ad)pour chaque paire. La sortie est triée sur S1
  ou S2 si besoin.
• Group By Gb(S)
• l'entrée S est triée sur le group by basé sur le
  prédicat b.
• Merge M(S1,,Sn)
• Les Sj doivent avoir la même cardinalité k. Pour
  chaque 1ik, joindre l'arbre i avec chaque
  entrée sous une racine artificielle, et produire
  l'arbre. L'ordre est préservé.

33
Traduire le GTP en plan physique

• Utilisation d'un algorithme spécifique pour
  générer le plan physique à partir du GTP
• Obtention d'un plan du type

M
F filter IS tag index scan SSJ structural
semi-join SJ strcutural join OSJ outer
structural join S sort M merge
G
G
person, profile
person, profile
S
S
person, profile
person, profile
OSJ
SJ
profile/interest
watches/watch
S
34
Optimisation grâce aux schémas

• Principe
• les informations contenues dans le schéma XML
  (.xsd) vont permettrent doptimiser les GTP et
  les plans dexécution physique en résultant

35
Élimination des nœuds  internes

• a//b//c ? a//c

a
a
b
c
c
Seulement si le schéma spécifie que tout chemin
de a à c passe par un élément b
36
Deux nœud pour le même élément XML

• FOR b IN //book
• WHERE b/title Germinal
• RETURN ltxgt b/title b/year lt/xgt

b
b
t2
t
y
t
y
Seulement si le schéma spécifie que tout livre ne
possède quun titre !
37
Éliminer les nœuds inutiles
a
a

• FOR a IN ./ab
• RETURN a/c

c
b
c
Seulement si le schéma spécifie que tout élément
a possède au moins un sous-élément b !
38
Eliminer un GROUP BY du plan physique

• RETURN a/sous-element
• Une clause FOR nécessite un GROUP BY du
  résultat
• Mais si le schéma spécifie que le sous-élément
  est unique alors ce GROUP BY devient inutile

39
Performances des GTP

• La méthode dexécution faisant appel aux GTP
  surpasse en rapidité les méthodes de parcours
  classique de larborescence pour lexécution de
  tous les types de requêtes
• Les auteurs ont effectués ces tests dans
  lenvironement suivant TIMBER native XML
  database, PIII 866MHz, Ms Windows 2000, index sur
  les principaux éléments

40
5. Conclusion

• Les GTP semblent être actuellement la méthode la
  plus efficace pour XQuery
• Mode opératoire en 3 étapes

Requête XQuery
Plan physique
GTP
Optimisation par schéma
Résultat
