Entropiakoodaus, Entropy Coding

1

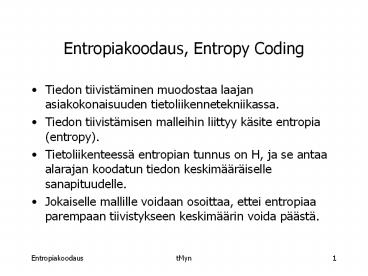

Entropiakoodaus, Entropy Coding

• Tiedon tiivistäminen muodostaa laajan
  asiakokonaisuuden tietoliikennetekniikassa.
• Tiedon tiivistämisen malleihin liittyy käsite
  entropia (entropy).
• Tietoliikenteessä entropian tunnus on H, ja se
  antaa alarajan koodatun tiedon keskimääräiselle
  sanapituudelle.
• Jokaiselle mallille voidaan osoittaa, ettei
  entropiaa parempaan tiivistykseen keskimäärin
  voida päästä.

2

• Tarve tiedon tiivistämiseen on suuri, koska
  siirrettävän tiedon määrä on kasvanut
  moninkertaisesti nopeammin kuin mitä
  siirtotekniikka sallii.
• Valitun tiivistysmenetelmän (algoritmin) nopeus
  on tärkeä kriteeri, koska sekä tiedon
  tiivistäminen että sen purku pääsääntöisesti
  tapahtuvat siirron aikana.
• Näin ollen algoritmin on selviydyttävä
  tehtävästään siten, ettei se vaikuta liikaa
  hidastavasti tiedon siirtoon.

3

• Koodaustapaa mietittäessä tulee ottaa huomioon
  mahdollisuus yksiselitteiseen tulkintaan (unique
  decipherability).
• Esim. olkoot lähetettävänä 4 sanomaa, sanomat
  M1-M4. Koodataan sanomat binaariseen muotoon
  seuraavasti M11, M210, M301 ja M4101. Jos
  nyt vastaanotetaan bittijono 101, niin ei voida
  yksiselitteisesti tulkita vastaanotettiinko
  sanoma M4, M2M1 vaiko M1M3.
• Tilanne paranee, jos koodataan kukin sanoma
  siten, että niillä on yksiselitteinen etuliite.
  Siis esim. M11, M201, M3001 ja M40001.

4

• Otetaan vielä esimerkki koodaustavasta M11,
  M210, M3100 ja M41000. Kyseessä on kylläkin
  yksikäsitteisesti tulkittava koodaustapa, mutta
  tämä ei ole välittömästi (instantaneous)
  tulkittavissa. Esim. Kuvitellaan, että ollaan
  vastaanotettu bitit 10. Tässä vaiheessa ei voida
  olla varma siitä, tuliko vastaanotettua sanoma
  M2, M3 vaiko M4.

5

• Informaatio ja entropia
• Määritellään sanoman x informaatiosisältö
  kaavalla
• .
• Kaavassa on sanoman x esiintymis-todennäköisy
  ys.
• Valitaan informaatiosisällön kaavassa logaritmin
  kantaluvuksi 2. Esim. Olkoot ravintolassa yksi
  ruokalista. Ruokalistassa on kaksi vaihtoehtoista
  valintaa, joita kumpaakin valitaan yhtä usein.
  Siispä todennäköisyys sille, että jompaa kumpaa
  ruokalajia tilataan, on 1/2.

6

• Nyt kaavaan sijoitettuna sanoman
  informaatiosisällöksi saadaan
  . Tulkinta tarvitaan
  yksi bitti kertomaan kumpaa ruokalajia tilataan.
• Monipuolistetaan ruokalistaa olkoot siellä nyt
  neljä vaihtoehtoa, ja ajatellaan, että kutakin
  lajia tilataan yhtä paljon. Todennäköisyys, että
  tilataan tiettyä lajia on siis 1/4. Sanoman
  informaatiosisällöksi saadaan
•
  Tulkinta Jos sanoma
  lähetetään binaarisena, tarvitaan 2
  bittiä/sanoma, esim. 00, 01, 10 ja 11.

7

• Määritellään entropia sanoman keskimääräiseksi
  informaatiosisällöksi. Olkoot sanomia n
  kappaletta,
• Määritellään entropia H seuraavasti

8

• Esim. Järjestelmä koostuu kuudesta sanomasta.
  Vastaavat todennäköisyydet ovat 1/4, 1/4, 1/8,
  1/8, 1/8 ja 1/8. Laske entropia. Entropiaksi
  saadaan
• bittiä/sanoma.

9

• Miten kehittää koodaustapa, jossa koodattavat
  sanat olisi koodattu keskimäärin pienimmällä
  mahdollisella bittimäärällä? Koodatut sanat
  tulisi olla yksiselitteisesti tulkittavissa.
• Määritellään koodatun sanan keskimääräinen pituus
• Kaavassa on innen koodisanan pituus ja
  on innen koodisanan esiintymistodennäköisyys.
• Kaavasta nähdään, että mitä useammin sana
  esiintyy, sitä lyhyemmäksi se kannattaa koodata.

10

• Koodauksen teorioista tiedetään, että
  binaarimuotoisessa koodauksessa keskimääräinen
  koodatun sanan pituus on yhtä suuri tai suurempi
  kuin entropia, siis
• Jos lähetettävien symbolien lähetystodennäköisyys
  ei ole kaikilla sama, niin silloin lyhin
  keskimääräinen koodatun sanan pituus saavutetaan
  koodaamalla symbolit eri pituisiksi.

11

• Esim. Oletetaan, että lähetettäviä symboleja on
  neljä eri laista, ja vastaavat lähetystodennäköisy
  ydet ovat 1/8, 1/8, 1/4 ja 1/2. Mielikuvitukseton
  tapa koodata symbolit olisi antaa seuraavat
  binaarivastineet 00, 01, 10 ja 11. Nyt siis
  koodatun sanan keskimääräinen pituus olisi 2
  bittiä/sana.

12

• Jos sitä vastoin koodattaisiin symbolit
  seuraavasti 111, 110, 10 ja 0, saataisiin
  keskimääräiseksi koodatun sanan pituudeksi
•
  1,75
• bittiä/koodattu sana.
• Miten keksitään kullekin mahdolliselle symbolille
  koodaus, joka tuottaa lähetyksessä keskimäärin
  minimipituuden siirrettävälle aineistolle?
• Tiivistysmenetelmä voi keskittyä käytetyn
  koodiston optimointiin, tai se voi käyttää
  sanakirjaa.

13

• Koodistoon keskittyvät menetelmät pyrkivät
  optimoimaan merkkien binaarimuotoista koodausta,
  ja sanakirjaa käyttävät menetelmät muistavat
  esiintyneitä sanoja ja niiden osia, eivätkä
  toista niitä uudelleen.
• Tavallisessa tekstissä käytetty aakkosto
  muodostuu symboleista 0, 1, a, b, å, ä, ö
  sekä joukosta erikoismerkkejä.
• Tietoliikenteessä aakkosto esitetään jollakin
  sopivalla binaarikoodilla, jonka pituus on joko
  kiinteä tai vaihteleva.

14

• Sellaiset menetelmät, joilla on olemassa jokin
  tiivistettävästä aineistosta riippumaton malli,
  kutsutaan staattisiksi.
• Staattisessa menetelmässä sekä lähettäjä että
  vastaanottaja tuntevat etukäteen niin käytettävän
  mallin kuin mahdollisen hakemiston tai aakkoston
  rakenteen.
• Menetelmä on yksinkertainen, mutta esim.
  englannin kielen merkkijakaumalle laadittu
  menetelmä ei kelpaa käytettäväksi muilla
  kielillä.
• Malli voidaan määritellä myös siten, että käydään
  läpi siirrettävä aineisto, ja lasketaan aineiston
  merkkien todellinen esiintymisjakauma.

15

• Kun jakauma on valmis, se siirretään
  vastaanottajalle, ja vasta sen jälkeen ryhdytään
  varsinaiseen tiedonsiirtoon.
• Tällöin puhutaan puoliadaptiivisesta
  menetelmästä.
• Heikkoutena on se, että siirrettävä aineisto on
  käsiteltävä kertaalleen ennen lähettämistä. Tämä
  voi olla joskus hankala toteuttaa!
• Kolmantena vaihtoehtona on mukautuva eli
  adaptiivinen menetelmä, jossa mallia korjataan
  siirron aikana tiedon rakenteen mukaisesti.

16

• Tietoliikenteessä esitetään yleisesti siirrettävä
  tieto kiinteämittaisilla binaarikoodeilla
  käyttäen esim. 8 bitin ASCII-koodia.
• Kiinteämittainen koodaus yksinkertaistaa tiedon
  käsittelyä vastaanotossa, koska riittää, että
  tunnetaan merkin pituus ja synkronointimenetelmä.
• Tiivistys perustuu kuitenkin usein myös merkkien
  vaihtuvamittaiseen koodaukseen.
• Miten voidaan erottaa koodatut sanat toisistaan,
  jos käytettyjen symbolien koodatut muodot ovat
  erimittaisia?
• Yhtenä ratkaisuna on etuliitekoodin käyttäminen.

17

• Etuliitekoodauksen tarkoituksena on koodata
  aakkosto siten, että kunkin symbolin arvo voidaan
  määritellä heti, kun sen viimeinen bitti on
  luettu, ts. koodin alkuosa ei ole minkään toisen
  koodin alkuosa.

18

• Aritmeettinen koodaus on merkkipohjaisista
  menetelmistä tehokkaimpia, mutta sen
  haittapuolena on tiivistämisen hitaus.
• Koodaus perustuu tiivistettävien yksiköiden
  (merkkien tai sanojen) todennäköisyysjakaumaan,
  ja tässä kukin yksikkö varaa todennäköisyyttään
  vastaavan välin asteikolla 0,0 - 1,0.
• Merkkikohtaisten todennäköisyyksien käyttäminen
  aritmeettisessa koodauksessa ei yleensä tuota
  riittävän hyvää tiivistystä.

19

• Parempaan tulokseen päästään, jos otetaan
  huomioon merkkien keskinäiset riippuvuussuhteet.
  Esim. suomen kielessä kirjaimen k jälkeen ei tule
  koskaan kirjainta b, c, d, f, g, h, j, q, x tai
  z. Se minkälaisia seuraajia klla on, voidaan
  edelleen rajata tarkastelemalla kn edeltäjiä
• Tunnettuja algoritmeja ovat DMC (Dynamic Marcov
  Coding) ja PPM (Prediction by Partial Matching).

20

• Kaksi tunnettua etuliitekoodaukseen perustuvaa
  tiivistysmenetelmää ovat Shannon Fano -koodaus ja
  Huffman-koodaus. Menetelmät muistuttavat
  toisiaan, mutta Huffman-koodaus on tehokkaampi.
• Molemmat perustuvat siihen, että käytetylle
  aakkostolle on olemassa todennäköisyysjakauma,
  jonka perusteella voidaan määritellä tuotettavan
  koodin pituus.
• Useimmin esiintyvät merkit koodataan pienemmällä
  bittimäärällä kuin harvemmin esiintyvät merkit.
• Käydään seuraavaksi Huffman-koodauksen perusidea
  läpi.

21

• Olkoot lähetettävät symbolit
  ja .
• Vastaavat lähetystodennäköisyydet ovat
• ja .
• 1. Listataan 1. sarakkeeseen symbolit laskevassa
  todennäköisyysjärjestyksessä. Lähteen symbolit
  muodostavat puun lehdet.

22

• 2. Yhdistellään symboleita otetaan kaksi alinta
  todennäköisyyttä ja yhdistetään ne. Tämän
  seurauksena syntyi kaksi oksaa merkitään ylempää
  0 ja alempaa 1 (tai sitten päinvastoin,
  kunhan pysytään koko prosessi loogisesti samassa
  käytännössä!).
• 3. Toistetaan askel 2 niin kauan kunnes saadaan
  yhdistelmäsymbolin todennäköisyydeksi 1.
• 4. Koodisanat saadaan lukemalla oikealta
  vasemmalle oksia myöten, katso kuva 1.

23
Tod.näk.
Symboli
Koodisana
0
0
10
0
1
110
0
1
0
1110
1
1
1111
Kuva 1. Esimerkki Huffman-koodauksesta.
24

• Lempel-Ziv -tiivistys
• Lempel-Ziv -tiivistysmenetelmät käyttävät
  hyväkseen hakemistoja.
• Hakemiston avulla vältetään toistamasta aiemmin
  esiintyneitä merkkiyhdistelmiä tai fraaseja.
• Koodattu tieto muodostuu viitteestä sanakirjaan,
  jonka lähettäjä ja vastaanottaja ovat
  muodostaneet siirron aikana.
