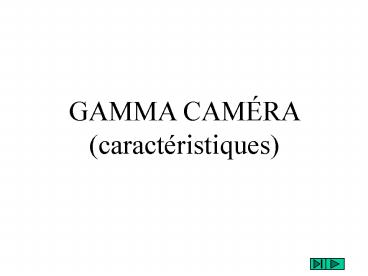

GAMMA CAMÉRA (caractéristiques)
2
Les caractéristiques fondamentales de la gamma
caméra
Énergie des rayons g
Spectrométrie
Résolution énergétique
Linéarité
Résolution spatiale
Uniformité
Contraste
3
Lénergie des rayons g
Les isotopes utilisés vont définir le minimum et
le maximum dénergie des rayons g du Tl201(
70keV X de Hg) à I131 ( 365 keV).
Cette gamme dénergie est divisée en trois
parties - basse énergie (70 200keV) -
moyenne énergie (200 - 300keV) - haute énergie
(gt300keV)
Cette division est dictée par des considérations
pratiques en ce qui concerne la construction des
collimateurs.
4
spectrométrie
5
Définition
La spectrométrie concerne la capacité de
lappareil de mesure à rendre tous létendue de
gamme dénergie des rayons g émis par les
isotopes utilisés en médecine nucléaire.
6
acquisition multifenêtres (2.5)
7
acquisition multifenêtres (2.5)
diffusées ? photo pic
8
fenêtres dacquisition
9
fenêtre dacquisition de 10
10
résolution énergétique
11
Définition
La résolution énergétique est un paramètre qui
caractérise la capacité didentifier les
impulsions appartenant au photo pic et de les
distinguer de celles qui ont été diffusées.
12
La mesure de la résolution énergétique
N
DE largeur à mi-hauteur
N0
N0/2
Eo E
13
effet de la résolution énergétique sur la
séparation photopic / diffusés E0140keV(Tc99m)
14
effet de la résolution énergétique sur la
séparation photopic / diffusés E0140keV(Tc99m)
N
E0
E
DE1
15
Isotope énergie DE
résolution (keV) (keV) () Ga67 92 13.8 15
Tc99m 140 15.9 11.3 In111 171 18 10.5 Ga67
185 19 10.3 In111 245 25 10.2 Ga67 300 30
10 I131 365 36.5 10
16
linéarité
17
Définition
La linéarité spatiale est définie comme la
capacité dun instrument dimagerie à reproduire
une image, conforme à lobjet, sans distorsion
géométrique.
La linéarité spatiale dune gamma caméra est
déterminée en analysant les distorsions induites
dans une image scintigraphique dune source
radioactive de géométrie connue.
18
La mesure de la linéarité
19
résolution spatiale
20
Définition
La résolution spatiale RS est la plus petite
distance réelle entre deux points adjacents que
le système dimagerie peut séparer ( ou la
largeur à mi-hauteur de la réponse à une source
ponctuelle).
Elles est composée de la résolution spatiale
intrinsèque RI (sans collimateur) et la
contribution du collimateur RC.
21
réponse système dimagerie
source ponctuelle
largeur à mi-hauteur de la réponse à une source
ponctuelle D
22
sources non séparables
23
RS
largeur à mi-hauteur de la réponse à une source
ponctuelle D
résolution spatiale RS
RS D
24
Résolution spatiale intrinsèque RI
Cristal NaI(Tl)
scintillations
Rayons g
RI étendue spatiale de la gerbe de scintillation
25
Résolution spatiale collimateur RC
26
Résolution spatiale système RS
27
La mesure de la résolution spatiale
28
résolution spatiale largeur à mi-hauteur de
la réponse à une source ponctuelle
29
résolution spatiale
collimateur H e s D R5(5cm)
R10(10cm) (énergie) (mm) (mm) (mm)
(mm) (mm) (mm) basse
65 3 0.25 3.25
8.5 9.5 moyenne 55
3 1 4 9.2
11 haute 64
4 1.6 5.6 12.5
15 RI (résolution spatiale
intrinsèque) 3mm H longueur collimateur e
diamètre trous s épaisseur septa D
distance entre les centres des trous
30
fantôme de résolution spatiale
plexiglas eau contenant de la radioactivité
31
fantôme de résolution spatiale
32
image  radioactive  du fantôme de résolution
spatiale
33
résolution spatiale en fonction de la distance
0cm 5cm
10cm 15cm 20cm
34
uniformité
35
Définition
Luniformité est définie comme la capacité dune
gamma caméra à reproduire avec fidélité une
source radioactive uniformément distribuée.
Luniformité caractérise la variabilité de la
densité observée.
36
La mesure de luniformité
Région  centrale  définie avec une zone
dintérêt. (Region Of InterestROI)
37
uniformité intégrale (Ui)
La valeur maximale VM et minimale Vm des
contenus de lensemble des pixels dans le ROI
sont déterminées.
38
uniformité intégrale (Ui)
VM
Vm
Dans la pratique courante Ui ? 3 - 3.5
39
contraste
40
Définition
Le contraste est la mesure de la capacité dune
gamma caméra à séparer deux sources radioactives
en fonction de leur intensité.
Les deux sources ne pourront être distinguées
que si leur signal respectif est suffisamment
différent.
41
Définition
42
C(S1-S2) faible
C(S1-S3) forte
C(S2-S3) moyen
43
