Modulasi Gelombang Kontinu (Continuous Wave Modulation)

1

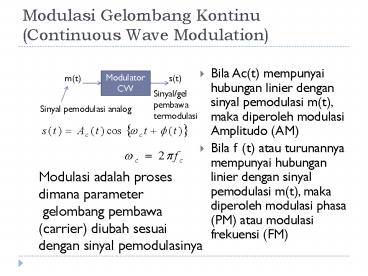

Modulasi Gelombang Kontinu (Continuous Wave
Modulation)

• Bila Ac(t) mempunyai hubungan linier dengan
  sinyal pemodulasi m(t), maka diperoleh modulasi
  Amplitudo (AM)
• Bila f(t) atau turunannya mempunyai hubungan
  linier dengan sinyal pemodulasi m(t), maka
  diperoleh modulasi phasa (PM) atau modulasi
  frekuensi (FM)

Modulasi adalah proses dimana parameter
gelombang pembawa (carrier) diubah sesuai dengan
sinyal pemodulasinya
2
Modulasi Amplituda (AM)
3
AM DSB SC

• Bentuk umum persamaan sinyal AM DSB SC

konstanta kepekaan amplituda modulator
4
KASUS I
Artinya 1ka.m(t) tidak pernah menjadi negatif
Indeks modulasi ka.m(t)x 100 100
5
Kasus 2
Terjadi pembalikan phasa dari Gelombang pembawa
Terjadi distorsi selubung, ( envelope distortion)
6

• Rangkaian deteksi di penerima menjadi
  sederhana bila pemancar AM.DSB.FC dirancang hanya
  menghasilkan Ac(t) yang mempunyai bentuk sesuai
  dengan m(t). Hal ini dapat dipenuhi bila
• (1) indeks modulasi 100 ? tidak terjadi
  distorsi selubung
• (2) lebar pita frekuensi m(t) ltlt fc

7
Spektrum Frekuensi AM.DSB.FC
Domain Waktu
Transformasi Fourier
Diract delta function (unit impulse)
transformasi fourier dari s(t)
transformasi fourier dari m(t)
8
(No Transcript)
9
Ringkasan

• Modulasi amplituda mengubah amplituda carrier
  sesuai dengan sinyal informasi analaog m(t)
• Persamaan umum modulasi amplituda (AM.DSB.FC)
• Bila , maka
• selalu positif ?tidak terjadi over modulation
• Spektrum sinyal AM

10

• Indeks Modulasi didefinisikan sebagai
• Bandwidth sinyal AM BAM2W dimana W adalah
  Frekuensi tertinggi sinyal pemodulasi m(t)

11

• Tinjau sinyal pemodulasi
• Sinyal pemodulasi tone tunggal (sinusoidal
  tunggal)

Indeks Modulasi
Agar tidak terjadi distorsi selubung karena over
modulation
Amax
Dari s(t) dapat diturunkan
Amin
12
FT
13

• Dari spektrum terlihat bahwa (untuk beban 1O)

14
FT
Gel. AM bermodulasi Tone Tunggal
