Title: Stredn


1

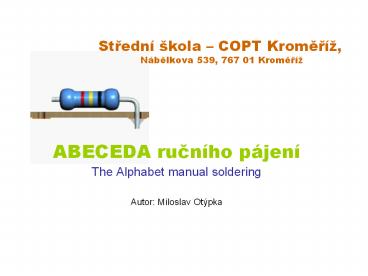

Strední škola COPT Kromeríž, Nábelkova 539,
767 01 Kromeríž
  • ABECEDA rucního pájení
  • The Alphabet manual soldering
  • Autor Miloslav Otýpka

2
OBSAH
  • 1. Teoretický rozbor mekkého rucního pájení
  • soucástek na DPS
  • 2. Bezolovnaté pájení a legislativa v CR a EU
  • 3. Modulový obrazový soubor optimálních
  • a neakceptovatelných pájených spoju
  • 4. Deskripce a komparace diagnostických metod
  • osazených DPS

3
Co to je pájení?
  • Pájení zpusob metalurgického spojování dvou
    kovu pájkou.
  • Pájený spoj z pohledu elektroniky splnuje
    požadavky
  • elektrické
  • mechanické
  • odvod ztrátového tepla
  • Prechodový odpor pájeného spoje je 0,1 až 1mO.

4
Jak vzniká pájený spoj
  • Pro vytvorení pájeného spoje potrebujeme
  • PÁJKU
  • PÁJEDLO
  • TAVIDLO


5
Struktura pájeného spoje
Podmínka tvorby optimálního spoje vznik tzv.
intermetalických slitin . Se zvetšováním jejich
tlouštky se snižuje pevnost a narustá elektrický
odpor spoje.
Cu3Sn
Cu6Sn5
Cu
SnPb
Cu
Tlouštka intermetalické vrstvy pro spolehlivý
pájený spoj je cca 0,5µm.
6
Rucní pájení
Nutná dostatecná stycná plocha pro optimální
prenos tepla
VÝVOD SOUCÁSTKY
PÁJEDLO
PÁJKA
PÁJECÍ PLOCHA
DPS
Optimální doba rucního pájení je 2 až 4s.
7
Pájený spoj SnPb a SnAgCu
  • A - eutektická olovnatá pájka Sn63Pb
  • B - bezolovnatá pájka SAC 95,5 Sn 4,0Ag
    0,5Cu

OLOVNATÁ PÁJKA
BEZOLOVNATÁ PÁJKA
A
B
8
Fázový diagram eutekticképájky SnPb

CA
elektrotechnická pájka
300
A
B
ß kapalina
ß
200
a kapalina
183
a
F
D
Teplota (oC)
a ß
100
63Sn/37Pb (eutektická pájka)
100 Sn 0 Pb
Složení (procento hmotnosti Pb)
9
Diagnostika pájení
  • 1. Optická kontrola kvality
  • Zraková kontrola
  • Kontrola pomocí lupy a mikroskopu
  • Testovací systém AOI
  • 2. Elektrická kontrola kvality
  • Funkcní test
  • Vnitroobvodový test

10
Optická kontrola kvality Chyby pájení - zvetšení
3x

1
5
2
4
6
3
7
11
To byl jen zlomek toho, co kniha obsahuje
Dekuji Vám za pozornost
Miloslav Otýpka
otypka.m_at_post.cz
