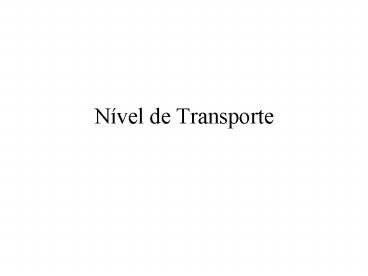

Nível de Transporte
2
Objectivos do Nível

• Disponibilizar um serviço de transporte de
  sequências de bits aos níveis superiores
• Eliminar as limitações dos níveis inferiores
• Introduzir Qualidade de Serviço

3
Estrutura do Nível

• TSAPs fornecidos como pontos de entrada dos
  níveis superiores
• Usa NSAPs dos níveis inferiores
• TPDUs trocadas entre níveis de transporte
  comunicantes
• De dados
• De sinalização / controlo

4
QoS

• Permite controlar ou saber antecipadamente
• Tempo de Estabelecimento de Ligação
• Probabilidade de Falha de Estabelecimento de
  ligação
• Throughtput
• Atraso de Trânsito
• Taxa de Erro Residual
• Probabilidade de Falha de Transferência
• Atraso de Libertação de Ligação
• Probabilidade de Falha de Libertação de Ligação
• Protecção
• Prioridade
• Resiliência

5
Tipos de Redes

• A - Sem erros e sem RESETs
• B - Sem erros mas com RESETs
• C - Com erros, pacotes perdidos e/ou duplicados e
  com RESETs

6
Classes de Protocolos de Transporte
Tipo
Classe
Nome
Rede
Protocolo
0 A Classe simples
1 B Classe básica com recup. de
erros
2 A Multiplexagem
3 B Recuperação de erros e
multiplexagem
4 C Detecção e recuperação de
erros
7
Exemplo de PrimitivasAPI

• numero_ligacao CONNECT (TSAP_local,
  TSAP_remoto)
• numero_ligacao LISTEN (TSAP_local)
• estado DISCONNECT (numero_ligacao)
• estado SEND (numero_ligacao, buffer,
  numero_bytes)
• estado RECEIVE (numero_ligacao, buffer,
  numero_bytes)

8
Nível de Transporte emRedes Públicas
ISO 8072 - Serviço de Transporte orientado à
ligação ISO 8073 - Protocolos de
Transporte Classes de protocolo TP0, TP1, TP2,
TP3 e TP4
9
Nível de Transporte na Internet

• TCP - Transmission Control Protocol
• Nível de transporte orientado à ligação
• UDP - User Datagram Protocol
• Nível de transporte sem ligação
• Ambos funcionam sobre IP
• TCP é semelhante a OSI/TP4

10
TCP

• Nível de transporte recebe mensagens arbitrárias
  para transmitir e
• Fragmenta-as em pedaços inferiores a 64k
• Trata de retransmissões de pacotes
• Trata de reordenações de pacotes
• Trata de tempos expirados (timeouts)
• Controlo de fluxo (janela de 16 bits - número de
  bytes)
• TCP numera as mensagens com 32 bits

11
PDU do TCP
12
Nível de Apresentação
Fornece serviços ao nível de Aplicação Usa os
serviços do nível de Sessão Este nível trata
do significado da informação trocada entre os 2
sistemas envolvidos na comunicação Os
computadores envolvidos podem ter diferentes
modos de representar a informação
13
Funções do Nível

• Dar às aplicações um modo de acesso às sessões
• Disponibilizar um modo de especificar estruturas
  de dados complexas
• Gerir o conjunto de estruturas de dados em uso
• Converter os dados entre formatos internos e
  externos
• Representação (diferentes códigos)
• Compressão
• Segurança e privacidade

14
Representação

• Diferentes códigos (EBCDIC, ASCII)
• Diferentes formatos dos números
• Inteiros (complemento a 2, complemto a 1, 2
  bytes, 4 bytes, ...)
• Flutuantes
• Big-endian, little-endian
• Estruturas de dados (RECORDS, struct, ...)
• Outras estruturas (horas, datas, ...)

15
Contextos
Entidades que agrupam as várias estruturas de
dados necessárias a uma aplicação As estruturas
de dados necessárias por uma aplicação podem
variar ao longo do desenrolar de uma
aplicação Estas estruturas podem ser agrupadas
em contextos que variam ao longo do tempo Há
primitivas para mudar os contextos
16
Primitivas de Apresentação(modo com ligação -
algumas)
RIRC (Request/Indication/Respon
se/Confirm) P-CONNECT xxxx P-RELEASE xxxx P-
U-ABORT xx P-P-ABORT x P-DATA xx P-EXPED
ITED-DATA xx P-TOKEN-GIVE xx P-TOKEN-PLEASE
xx P-SYNC-MAJOR xxxx P-SYNC-MINOR xxxx P-RES
YNCHRONIZE xxxx P-ACTIVITY-START xx P-ACTIVITY
-END xxxx P-ACTIVITY-DISCARD xxxx P-ACTIVITY-R
ESUME xx P-U-EXCEPTION-REPORT xx P-P-EXCEPTION-
REPORT x P-ALTER-CONTEXT xxxx
17
APDUs

• O nível de cima, APLICAÇÃO, manipula muitas
  estruturas de dados complexas que são
  transmitidas como APDUs
• Os campos destas APDUs são de diversos tipos
• booleanos
• inteiros
• datas
• strings, ...
• A ideia é agrupar as várias estruturas de dados
  necessárias por uma aplicação numa entidade
  chamada package e representar esssas estruturas
  de dados numa notação simbólica, ASN.1

18
ASN.1
Abstract Syntax Notation, One Como interligar
computadores com representações internas
diferentes ? Alternativa 1 Conversão das
estruturas de dados a enviar para uma notação
intermédia Alternativa 2 Conversores de
N-formatos para N-formatos
19
ASN.1
Método para descrever estruturas de dados
abstractas Exº Envelope SEQUENCE Nome
OCTET STRING, -- 20 caracteres Comprimento
INTEGER, Criptado BOOLEAN
20
ASN.1Tipos Primitivos
INTEGER Qualquer inteiro BOOLEAN TRUE ou
FALSE BIT STRING 0 ou mais bits OCTET STRING 0
ou mais bytes ANY União de todos os
tipos NULL Nenhum tipo OBJECT
IDENTIFIER Objectos OSI Exº Objecto OSI iso
standard 8571 part 4 ftam-pic(1)
21
ASN.1Construtores
SEQUENCE Lista ordenada de vários
tipos SEQUENCE OF Lista ordenada de um só
tipo SET Colecção não ordenada de vários
tipos SET OF Colecção não ordenada de um só
tipo CHOICE Qualquer tipo de uma lista
22
ASN.1Outros Tipos
NumericString -- 8723653 PrintableString --
asAU)YU7767(/Tyy GeneralizedTime --
19931020083412.6 TeletexString VideotexString
23
Opções e Defeitos

• Os campos de uma estrutuar descrita em ASN podem
  ser
• OPTIONAL - o campo pode estar presente, ou não
• DEFAULT - se não estiver presente é assumido um
  valor de defeito

Exº Envelope Rua OCTET STRING, -- 20
caracteres Numero INTEGER, Andar
INTEGER, Letra OCTET, Registada BOOLEAN
DEFAULT FALSE, Data GeneralizedTime OPTIONAL
24
Tagging

• Na recepção, como identificar os campos se alguns
  são opcionais?
• Incluir em cada campo um tag, valor que precede o
  valor e que o identifica
• Tipos de tags
• UNIVERSAL
• APPLICATION
• PRIVATE
• específico de contexto
• Exº UNIVERSAL 3

25
Exº
Exº Envelope APPLICATION 9 Rua OCTET
STRING, -- 20 caracteres Numero INTEGER, Andar
INTEGER, Letra OCTET, Registada BOOLEAN
DEFAULT FALSE, Data GeneralizedTime OPTIONAL
26
Sintaxe de TransferênciaBER - Basic Encoding
Rules
Cada valor transmitido é codificado
1 BOOLEAN 2 INTEGER 3 BIT STRING 4 OCTET
STRING 5 NULL 6 OBJECT IDENTIFIER ... 18 NUMERIC
STRING ... 23 GENERALIZED TIME ...
Tipo Tag
Código
0 - tipo primitivo 1 - tipo derivado
00 - UNIVERSAL 01 - APPLICATION 10 - Específ.
contexto 11 - PRIVATE
Mecanismos para contemplar tags superiores a 30
27
Sintaxe de TransferênciaBER - Basic Encoding
Rules
TAG
Compr. dados
Dados
1 byte para dados até 128 bytes, mais que um byte
para dados maiores
28
ASN.1Aspectos Associados
BER - Basic Encoding Rules Regras que indicam
como as estruturas de dados são realmente
codificadas Compiladores de ASN.1 Programas
que traduzem uma descrição ASN.1 num conjunto de
funções em C (ou noutra linguagem, mas o C é mais
vulgar) que realizam a codificação e
descodificação dos dados
29
(No Transcript)
30
Tipos de Serviço

• CBR

31
VCIs e VPIs

• Protocolo orientado à ligação
• PVCs e SVCs
• VPIs

32
Endereçamento

• Usa E.164
